Qual è lo scopo di una centralina idraulica?

Lo scopo principale di una centralina idraulica

A centralina idraulica (HPU) esiste per uno scopo fondamentale: per convertire l’energia elettrica o meccanica in potenza idraulica controllata - fluido pressurizzato - che può essere trasmesso, diretto e utilizzato per svolgere un lavoro meccanico utile a distanza. È la fonte di energia centrale di qualsiasi sistema idraulico, generando il flusso e la pressione necessari ad attuatori, motori e cilindri per spostare carichi, mantenere posizioni o applicare forze che sarebbero poco pratiche o impossibili con mezzi puramente meccanici o elettrici.

In termini pratici, una centralina idraulica assorbe l'energia elettrica da un motore, utilizza una pompa per pressurizzare il fluido idraulico e fornisce tale fluido attraverso le valvole di controllo ovunque sia necessario svolgere il lavoro, sia che si tratti di sollevare una pressa da 500 tonnellate, di guidare un escavatore da costruzione, di bloccare una parte lavorata o di estendere il carrello di atterraggio di un aereo commerciale. L'HPU non esegue il lavoro da sola; fornisce l'infrastruttura di alimentazione e controllo che rende possibile il lavoro.

Senza una centralina idraulica, gli attuatori, i cilindri e i motori idraulici di un sistema non avrebbero alcuna fonte di energia. L'HPU rappresenta per un circuito idraulico ciò che un alimentatore rappresenta per un sistema elettronico: definisce l'inviluppo di potenza disponibile, imposta l'intervallo di pressione operativa e determina la rapidità e la precisione con cui il sistema può rispondere.

Cosa fa realmente una centralina idraulica: la ripartizione funzionale

Lo scopo di una centralina idraulica può essere suddiviso in diversi ruoli funzionali distinti che svolge simultaneamente all'interno di qualsiasi sistema idraulico.

Conversione energetica

Il compito principale dell'HPU è la conversione dell'energia. Un motore elettrico, in genere valutato ovunque Da 0,5 kW per piccole unità da banco fino a oltre 1.000 kW per grandi impianti industriali - aziona una pompa idraulica. La pompa converte l'energia meccanica di rotazione del motore in energia idraulica sotto forma di flusso in pressione. Questa energia può quindi essere trasportata attraverso tubi flessibili e tubi su distanze considerevoli e riconvertita in lavoro meccanico ovunque sia necessario.

Conservazione e condizionamento dei fluidi

Il serbatoio integrato nella centralina idraulica immagazzina il fluido di lavoro, in genere tra 10 e 2.000 litri a seconda delle dimensioni del sistema e gli consente di raffreddarsi, disaerarsi e stabilizzarsi prima di rientrare nella pompa. L'HPU ospita anche il sistema di filtraggio che mantiene pulito il fluido e spesso uno scambiatore di calore per mantenere la temperatura ottimale del fluido. Questo ruolo di condizionamento è fondamentale: la pulizia e la temperatura del fluido influiscono direttamente sulla durata di esercizio di ogni componente a valle.

Regolazione e sicurezza della pressione

L'HPU contiene una valvola limitatrice di pressione che limita la pressione massima del sistema, prevenendo danni da sovraccarico alla pompa, alle valvole, agli attuatori e alle tubazioni. Nella maggior parte dei sistemi idraulici industriali, questa pressione massima è compresa tra 150 e 350bar , sebbene i sistemi ad alta pressione nel settore aerospaziale, dei test e nelle applicazioni speciali possano superare 700 bar . La funzione di regolazione della pressione garantisce che il sistema non possa superare i limiti di progettazione indipendentemente da ciò che richiede il circuito a valle.

Controllo e distribuzione del flusso

Le moderne centraline idrauliche incorporano valvole di controllo direzionale, valvole proporzionali o servovalvole che distribuiscono fluido pressurizzato ad attuatori specifici in sequenze specifiche e a portate controllate. Questa funzione di controllo determina la velocità, la forza e la direzione di ogni movimento nel sistema. Una singola HPU può alimentare simultaneamente più circuiti, ciascuno con requisiti di pressione e portata indipendenti, utilizzando blocchi collettore e gruppi valvole montati direttamente sull'unità.

Perché vengono utilizzate le centraline idrauliche al posto di altre tecnologie energetiche

Lo scopo di una centralina idraulica diventa più chiaro quando si comprende il motivo per cui l'idraulica viene scelta rispetto ad attuatori elettrici, pneumatici o azionamenti puramente meccanici per applicazioni specifiche. Ogni tecnologia ha il suo dominio e l'idraulica, in particolare il sistema azionato dall'HPU, domina ovunque siano richiesti contemporaneamente un'elevata densità di forza, un controllo preciso e un'affidabilità sotto carico pesante.

Densità di forza e potenza

I sistemi idraulici generano forze difficili o poco pratiche da eguagliare con motori elettrici di dimensioni e peso comparabili. Un cilindro idraulico con a Un foro da 100 mm funzionante a 250 bar produce circa 196 kN (circa 20 tonnellate) di forza da un componente del peso di pochi chilogrammi. Un attuatore lineare elettrico che producesse la stessa forza sarebbe sostanzialmente più pesante e più grande. Questa densità di forza è il motivo per cui le centraline idrauliche sono standard in applicazioni come presse per metalli, macchine per lo stampaggio a iniezione e macchine edili pesanti.

Mantenimento del carico senza consumo energetico continuo

Un cilindro idraulico con una porta bloccata mantiene il suo carico indefinitamente senza consumare energia, perché il fluido incomprimibile non può fuoriuscire attraverso una valvola chiusa. Questa capacità è essenziale in applicazioni come dispositivi di bloccaggio, piattaforme di sollevamento e martinetti idraulici che devono sostenere un carico per periodi prolungati. Un servomotore elettrico che sostiene lo stesso carico richiederebbe corrente continua, generando calore e consumando energia anche quando è fermo.

Protezione da sovraccarico

La valvola limitatrice di pressione in una centralina idraulica fornisce una protezione intrinseca dal sovraccarico. Se il sistema incontra un carico che supera la pressione impostata, la valvola di sicurezza si apre e l'attuatore semplicemente entra in stallo: nessun componente viene danneggiato. I motori elettrici e gli azionamenti meccanici richiedono in genere schemi di protezione più complessi per ottenere lo stesso livello di tolleranza ai guasti.

Trasmissione di potenza a distanza

Una HPU può alimentare attuatori situati a molti metri di distanza attraverso tubi flessibili, consentendo di posizionare la fonte di alimentazione in una posizione comoda e protetta mentre gli attuatori operano in ambienti difficili, inaccessibili o a rischio di esplosione. Negli impianti di trivellazione offshore, ad esempio, una singola unità idraulica sul ponte principale può controllare valvole e attuatori sul fondo del mare. centinaia di metri sotto la superficie attraverso lunghi tubi ombelicali.

Settori e applicazioni in cui le centraline idrauliche svolgono uno scopo critico

La centralina idraulica è una delle apparecchiature industriali più universalmente applicate praticamente in ogni settore che coinvolga macchinari pesanti, movimenti di precisione o generazione di grande forza. Comprendere dove sono distribuite le HPU chiarisce perché il loro scopo è così ampiamente rilevante.

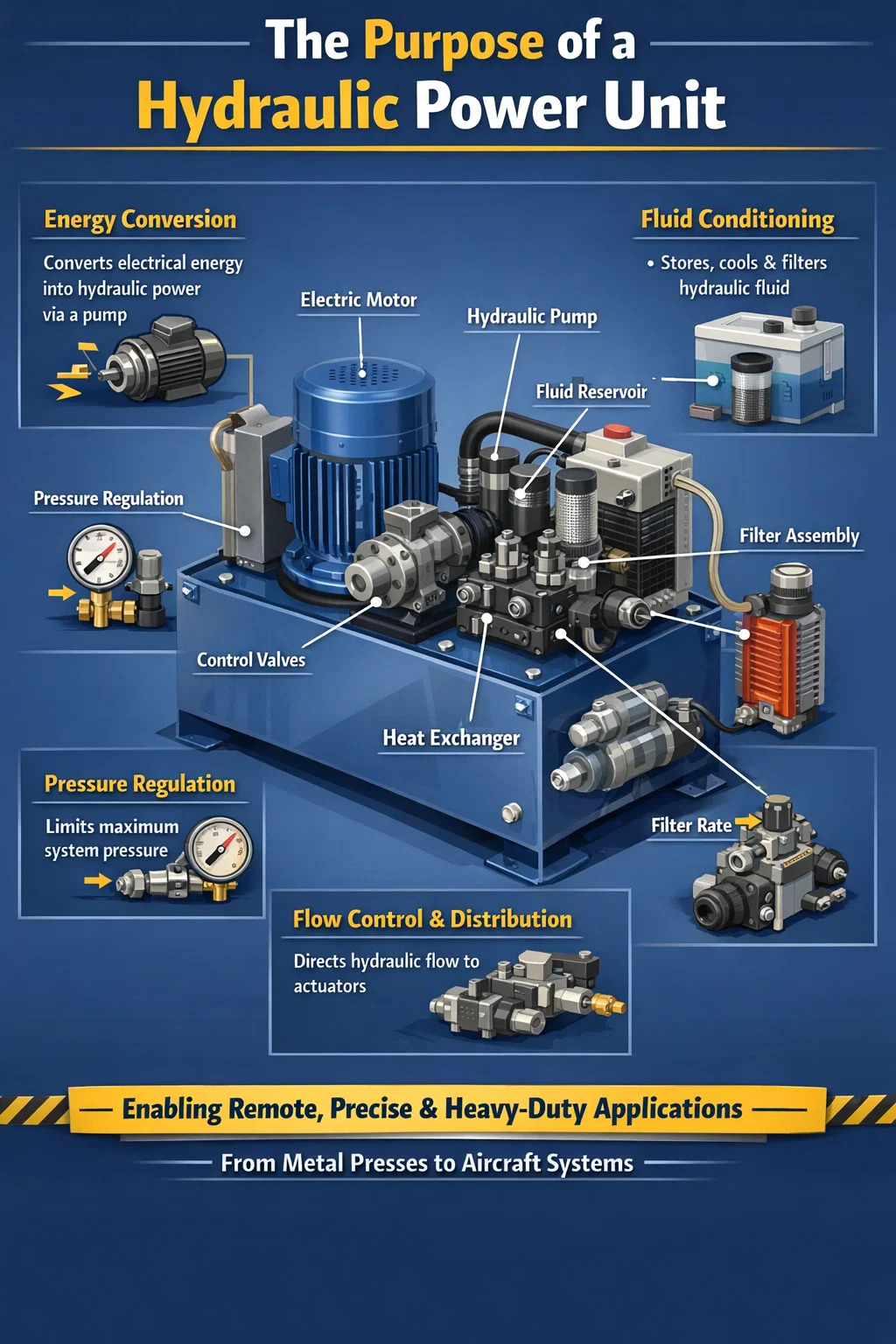

Lo scopo di ciascun componente principale all'interno di un'unità di potenza idraulica

La centralina idraulica raggiunge il suo scopo attraverso un insieme di componenti attentamente integrati. Ciascuno ha un ruolo specifico e comprenderli aiuta a chiarire perché l'HPU è progettata in questo modo.

Motore elettrico

Il motore fornisce l'energia del motore primo. La maggior parte delle HPU industriali utilizza motori a induzione CA trifase per la loro affidabilità, semplicità e disponibilità in un'ampia gamma di potenze. L'albero di uscita del motore si accoppia direttamente alla pompa. Le dimensioni del motore determinano la potenza idraulica massima che l'unità può fornire. Nei progetti moderni ad alta efficienza energetica, un azionamento a velocità variabile controlla il motore per adattare la potenza alla domanda in tempo reale, riducendo significativamente gli sprechi di energia a carichi parziali.

Pompa idraulica

La pompa è il cuore della centralina idraulica. Aspira il fluido dal serbatoio e lo spinge nel circuito dell'impianto sotto pressione. Le pompe a ingranaggi vengono utilizzate in applicazioni a bassa pressione e sensibili ai costi. Le pompe a palette garantiscono un funzionamento più silenzioso. Le pompe a pistoni, sia di tipo assiale che radiale, vengono utilizzate in applicazioni ad alta pressione, alta efficienza o a cilindrata variabile. La cilindrata della pompa è specificata in centimetri cubi per giro (cc/giro) e, a una determinata velocità dell'albero, determina direttamente la portata che l'HPU può fornire.

Serbatoio

Il serbatoio immagazzina il fluido idraulico e ha molteplici scopi secondari: consente la fuoriuscita delle bolle d'aria, fornisce un buffer termico per assorbire il calore dal sistema e dà il tempo alla contaminazione da particolato di depositarsi prima che il fluido ricircoli. La regola pratica standard è dimensionare il serbatoio a Da 3 a 5 volte la portata della pompa al minuto , sebbene le applicazioni ad alto calore possano richiedere serbatoi più grandi o un raffreddamento supplementare.

Valvola limitatrice di pressione

Questa valvola è il principale dispositivo di sicurezza del sistema. Si apre automaticamente quando la pressione supera il limite preimpostato, deviando il flusso in eccesso verso il serbatoio. Senza di esso, un attuatore bloccato o un cilindro in stallo causerebbero un aumento della pressione fino al guasto di un tubo, tubo flessibile o componente. La valvola di sicurezza non è un componente di controllo, bensì un dispositivo di protezione, e un'HPU adeguatamente progettata raramente dovrebbe attivarla durante il normale funzionamento.

Gruppo filtro

La pulizia del fluido idraulico è uno dei fattori più critici per la longevità del sistema. I filtri nell'HPU, in genere sulla linea di ritorno, sulla linea di pressione o su entrambi, rimuovono la contaminazione da particolato prima che possa danneggiare gli interni della pompa, le bobine delle valvole e le guarnizioni dei cilindri. La maggior parte delle HPU industriali mirano a un livello di pulizia del fluido pari a ISO 4406 classe dal 16/14/11 al 18/16/13 , utilizzando filtri con rating di 3-10 micron assoluti.

Scambiatore di calore

Le perdite di energia nel sistema idraulico si manifestano come calore nel fluido. Senza uno scambiatore di calore, la temperatura del fluido aumenterebbe continuamente fino al degrado delle guarnizioni, alla diminuzione della viscosità e all'accelerazione dell'usura dei componenti. Gli scambiatori di calore ad aria o raffreddati ad acqua sono dimensionati per dissipare il carico termico previsto, in genere Dal 25% al 40% della potenza in ingresso in un circuito convenzionale a pompa fissa e mantenere la temperatura del fluido tra 40°C e 60°C.

Valvole di controllo e blocco collettore

Le valvole di controllo direzionale, le valvole proporzionali, le valvole di riduzione della pressione e le valvole di controllo del flusso sono spesso montate su un blocco collettore integrato nell'HPU. Questi componenti convogliano il fluido pressurizzato all'attuatore corretto alla pressione e alla portata corrette su comando di un PLC, controllo manuale o controller di sequenza automatica. L'approccio montato su collettore riduce le connessioni dei tubi, minimizza i punti di perdita e mantiene il sistema compatto.

Come una centralina idraulica serve a scopi di precisione e automazione

Oltre alle applicazioni di forza bruta, la centralina idraulica ha uno scopo di precisione nella produzione automatizzata e nel controllo dei processi. Con la tecnologia della valvola proporzionale o servo, i sistemi guidati dall'HPU possono controllare la posizione dell'attuatore all'interno ±0,01 mm e forza verso l'interno 1% del setpoint — livelli di prestazioni che rendono l'idraulica competitiva con i servoazionamenti elettrici in molte applicazioni ad alta intensità di forza.

In un moderno sistema servoidraulico, un controller a circuito chiuso confronta continuamente la posizione effettiva dell'attuatore (misurata da un trasduttore lineare) con la posizione comandata e regola di conseguenza l'apertura della servovalvola, correggendo i disturbi del carico e le variazioni di flusso in tempo reale. Questa funzionalità a circuito chiuso viene utilizzata in:

• Macchine per prove sui materiali che devono applicare profili di forza precisi ai provini
• Simulatori di volo che replicano i segnali di movimento per l'addestramento dei piloti
• Banchi di prova sismici che scuotono i componenti strutturali per simulare i carichi sismici
• Banchi per prove di fatica automobilistica che applicano spettri di carico stradale ai componenti del veicolo
• Presse industriali per forgiatura con posizione della slitta e profili di forza programmabili

In ognuna di queste applicazioni, la centralina idraulica è ciò che rende possibili la forza e il movimento. La servovalvola e il controller determinano la precisione; l'HPU determina la capacità di alimentazione.

Centrali idrauliche centralizzate e decentralizzate: scopi diversi per architetture diverse

Il modo in cui una centralina idraulica viene utilizzata all'interno di una struttura o di una macchina dipende dallo scopo specifico a cui deve servire. Esistono due approcci architetturali fondamentali, ciascuno adatto a esigenze diverse.

Centrali Oleodinamiche Centralizzate

Una singola HPU di grandi dimensioni serve più macchine o workstation attraverso un sistema di distribuzione principale o ramificato ad anello. Questo approccio viene utilizzato nei grandi impianti di produzione in cui molte macchine necessitano di energia idraulica contemporaneamente. Il vantaggio è che un'unità, un set di controlli e un punto di manutenzione servono l'intera struttura. Potrebbe essere classificata una HPU centralizzata per una carrozzeria automobilistica 500 kW o più , fornendo decine di stazioni di saldatura e serraggio. Il compromesso è che un guasto colpisce simultaneamente tutte le macchine a valle e che i lunghi tratti di tubo introducono perdite di pressione.

Centraline idrauliche decentralizzate (montate sulla macchina).

Ogni macchina o cella di processo ha la propria HPU dedicata, dimensionata appositamente per i requisiti di quella macchina. Questa è la soluzione più comune nella produzione moderna perché garantisce indipendenza (il guasto dell'HPU di una macchina non influisce sulle altre) e consente di ottimizzare ciascuna unità per il suo ciclo di lavoro specifico e i requisiti di pressione. Le HPU compatte di questa categoria vanno da Unità da banco da 0,5 kW per piccoli apparecchi di prova fino a Unità da 200kW per grandi macchine per stampaggio a iniezione o pressofusione.

Centraline Idrauliche Portatili e a Noleggio

Le HPU portatili hanno uno scopo specifico nella manutenzione, nella costruzione e nella risposta alle emergenze: fornire energia idraulica su richiesta dove non esiste un'installazione fissa. Gli strumenti di salvataggio idraulici (le "mascelle della vita") sono alimentati da HPU portatili. Le squadre di costruzione delle condutture utilizzano unità portatili per azionare piegatrici e aggraffatrici idrauliche per tubi. Le squadre di manutenzione li utilizzano per azionare chiavi dinamometriche idrauliche su giunti flangiati di grandi dimensioni dove l'alimentazione non è disponibile. Queste unità sono tipicamente azionate da motori diesel o benzina anziché elettrici, consentendo il funzionamento in luoghi remoti o off-grid.

Lo scopo di una centralina idraulica in sistemi critici per la sicurezza

Nelle applicazioni critiche per la sicurezza, la centralina idraulica ha uno scopo che va oltre la semplice guida del movimento: deve fornire un funzionamento garantito e a prova di guasto in condizioni di guasto. Ciò è particolarmente importante in tre aree.

Sistemi di arresto di emergenza nel settore del petrolio e del gas

Le centraline idrauliche negli impianti petroliferi e del gas azionano le valvole di arresto di emergenza (ESD) e i sistemi di prevenzione degli scoppi (BOP). Queste HPU devono essere in grado di azionare valvole di grandi dimensioni in modo rapido e affidabile in condizioni di guasto, anche durante le interruzioni di corrente. I banchi di accumulatori caricati dall'HPU immagazzinano energia idraulica sufficiente per azionare più volte tutte le valvole di emergenza anche in caso di perdita della fonte di alimentazione primaria. Nelle installazioni offshore, le HPU di controllo BOP sono progettate per API16D o standard equivalenti con ridondanza completa.

Sistemi idraulici per aeromobili

Gli aerei commerciali trasportano più unità di potenza idrauliche indipendenti – in genere due o tre sistemi, ciascuno con la propria pompa (azionata dal motore, elettrica o ad aria), serbatoio e circuito – in modo che un guasto in un sistema non comprometta il controllo di volo. Il Boeing 737, ad esempio, ha due sistemi idraulici indipendenti, ciascuno in grado di azionare i controlli di volo primari in modo indipendente. Lo scopo di ciascuna HPU in questo contesto riguarda tanto la ridondanza e la tolleranza ai guasti quanto la generazione di energia.

Presse piegatrici e ghigliottine industriali

Le presse piegatrici idrauliche e le cesoie utilizzano HPU per azionare i pistoni con forze che potrebbero causare gravi lesioni se incontrollate. L'HPU di queste macchine incorpora valvole di controbilanciamento, sistemi di valvole di sicurezza a doppio canale e monitoraggio della posizione per garantire che il pistone possa muoversi solo a velocità controllate e non possa cadere liberamente in caso di guasto del tubo o guasto della valvola. La funzione di controllo di sicurezza dell'HPU è importante quanto la sua funzione di erogazione di potenza.

Cosa determina le dimensioni e le specifiche di una centralina idraulica

La scelta di una centralina idraulica per un determinato scopo richiede la corrispondenza delle specifiche dell'unità alle esigenze dell'applicazione. I parametri chiave che definiscono ciò che un HPU deve fornire sono:

• Pressione operativa: La pressione massima del sistema richiesta dall'attuatore più esigente, più un margine del 10–15%. La maggior parte dei sistemi industriali rientra tra 150 e 350 bar.
• Portata: La richiesta di flusso simultanea totale di tutti gli attuatori attivi. Se un cilindro con alesaggio di 100 mm deve estendersi a 100 mm/s, richiede circa 47 L/min di flusso.
• Ciclo di lavoro: Con quale frequenza e per quanto tempo il sistema è a pieno carico. Un'HPU a servizio continuo è dimensionata e raffreddata in modo diverso da quella utilizzata per brevi periodi con lunghi periodi di inattività.
• Numero di circuiti: Quanti attuatori o funzioni indipendenti l'HPU deve servire contemporaneamente e se hanno requisiti di pressione o flusso diversi.
• Ambiente: Intervallo di temperatura operativa, esposizione ad acqua, polvere o atmosfere corrosive e se l'unità deve soddisfare ATEX o altre classificazioni per aree pericolose.
• Requisiti di controllo: Sia che l'HPU richieda un semplice controllo on/off, un controllo proporzionale della pressione e del flusso o un servocontrollo completo a circuito chiuso con feedback di posizione e forza.

Ottenere queste specifiche corrette è fondamentale affinché l'HPU soddisfi il suo scopo in modo affidabile. Un'unità sottodimensionata si surriscalderà e si guasterà prematuramente. Un’unità sovradimensionata spreca energia e capitale. La corretta progettazione delle specifiche dell'HPU è il fondamento di un sistema idraulico di successo.

Lo scopo in evoluzione delle centraline idrauliche nell'industria moderna

Lo scopo della centralina idraulica è rimasto costante (convertire e fornire potenza idraulica controllata), ma il modo in cui tale scopo viene raggiunto si è evoluto in modo significativo con i progressi nell'elettronica, nei materiali e nella tecnologia dei fluidi.

Le moderne HPU incorporano sempre più sensori abilitati all'IoT che monitorano continuamente la temperatura del fluido, la pressione, il flusso in uscita della pompa, la pressione differenziale del filtro e l'assorbimento di corrente del motore. Questi dati vengono inseriti in algoritmi di manutenzione predittiva in grado di rilevare lo sviluppo di usura della pompa, intasamento del filtro o contaminazione del fluido settimane prima che causino un guasto. Un impianto con 50 HPU collegati in rete ad un sistema di monitoraggio centrale può raggiungere questo obiettivo Riduzione del 40–60% dei tempi di inattività non pianificati rispetto ai programmi di manutenzione basati sul tempo.

Gli attuatori elettroidraulici (EHA) – unità autonome che combinano un piccolo motore elettrico, una pompa e un attuatore in un unico pacchetto – stanno iniziando a sostituire i circuiti alimentati da HPU convenzionali in alcune applicazioni, in particolare nei macchinari aerospaziali e mobili dove il peso e lo spazio di installazione sono importanti. Tuttavia, per le applicazioni industriali ad alta potenza, multi-attuatore o a servizio continuo, la centralina idraulica centralizzata rimane la soluzione più pratica ed economica e si prevede che rimanga tale per il prossimo futuro.

L’introduzione di acqua-glicole, esteri sintetici e fluidi idraulici resistenti al fuoco ha inoltre ampliato gli ambienti in cui le HPU possono operare in sicurezza, in particolare nelle fonderie, negli impianti di pressofusione e nelle miniere sotterranee dove il rischio di incendio rende l’olio minerale inadatto. In questi contesti, l'HPU ha lo stesso scopo fondamentale ma con una specifica del fluido scelta per soddisfare le normative di sicurezza senza sacrificare le prestazioni.
