Qual è l'efficienza di una centralina idraulica?

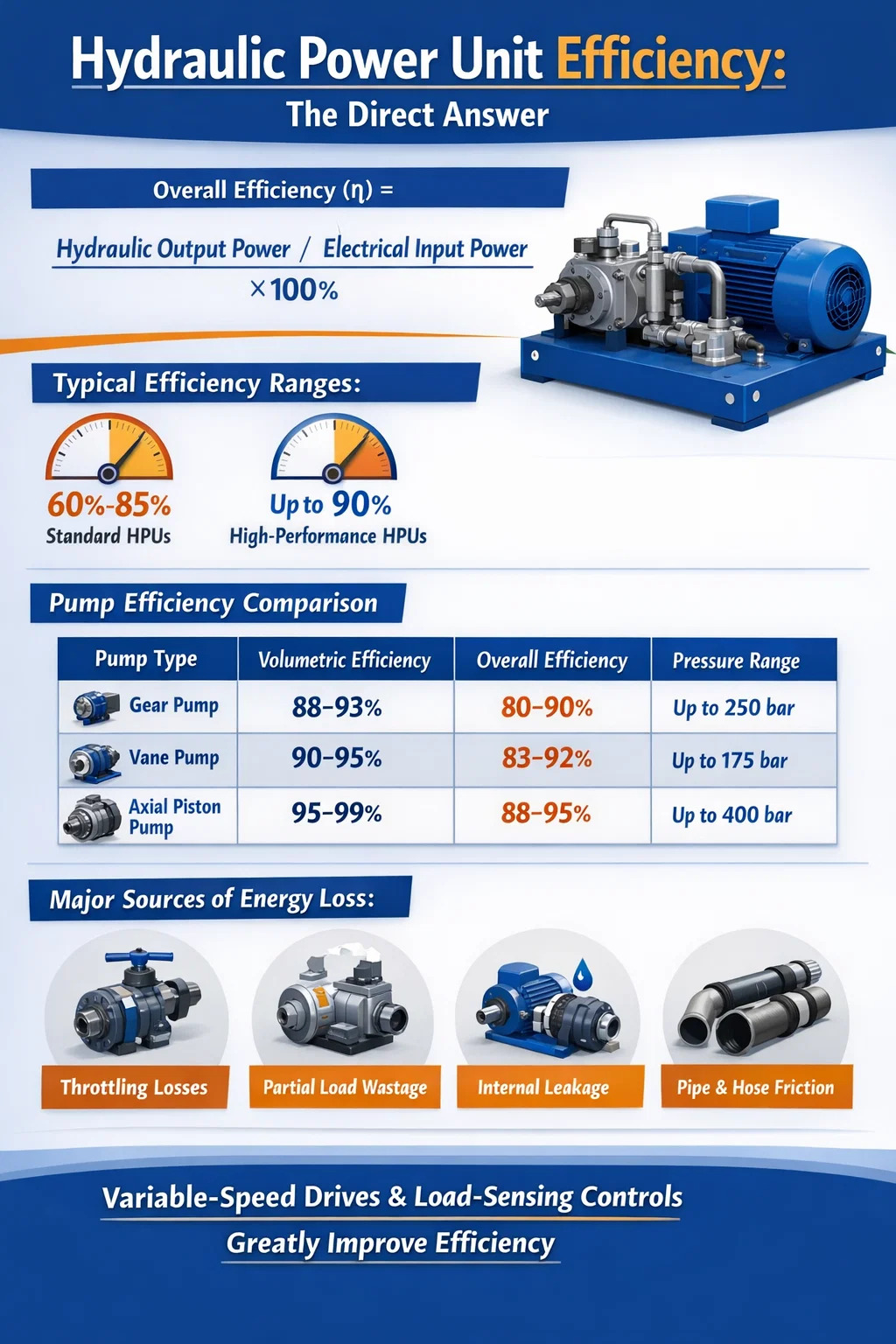

Centralina idraulica Efficienza: la risposta diretta

Una tipica unità di potenza idraulica (HPU) funziona con un'efficienza complessiva di dal 60% all'85% , a seconda della progettazione del sistema, della qualità dei componenti, delle condizioni operative e dello stato di manutenzione. Le centraline idrauliche ad alte prestazioni o costruite appositamente con pompe a cilindrata variabile e controlli ottimizzati possono raggiungere efficienze di fino al 90% o leggermente superiore in condizioni ideali. Tuttavia, molte HPU industriali reali che utilizzano pompe a cilindrata fissa con carichi parziali rientrano regolarmente nella categoria dal 60% al 75% gamma a causa di perdite di strozzamento, generazione di calore e perdite.

L'efficienza complessiva di un'unità di potenza idraulica non è un singolo numero fisso: è il prodotto di molteplici sotto-efficienze della pompa, del motore, delle valvole, degli attuatori, delle tubazioni e delle condizioni del fluido. Comprendere il contributo di ciascun componente aiuta gli ingegneri e i team di manutenzione a identificare dove si perde energia e dove i miglioramenti avranno il maggiore impatto.

Come viene definita l'efficienza in una centralina idraulica

L'efficienza in una centralina idraulica è espressa come il rapporto tra la potenza idraulica utile in uscita e la potenza elettrica totale in ingresso consumata dal sistema. La formula è semplice:

Efficienza complessiva (η) = Potenza di uscita idraulica / Potenza di ingresso elettrica × 100%

La potenza idraulica in uscita viene calcolata come la portata moltiplicata per la pressione (Q × P). La potenza elettrica in ingresso è la potenza misurata assorbita dal motore dall'alimentatore. La differenza tra i due rappresenta le perdite sotto forma di calore, rumore e attrito meccanico distribuiti su ogni componente del sistema.

L’efficienza è inoltre suddivisa in tre sottocategorie principali che si applicano ai singoli componenti, in particolare alla pompa idraulica:

• Efficienza volumetrica: Il rapporto tra il flusso effettivo erogato e il flusso teorico. Le perdite interne alla pompa riducono questo valore. I valori tipici per le pompe a ingranaggi sono 90–95% e per le pompe a pistoni 95–99%.
• Efficienza meccanica: Tiene conto delle perdite per attrito nei cuscinetti, nelle guarnizioni e nelle parti rotanti. Solitamente varia dal 90% al 97% per le pompe ben mantenute.
• Efficienza complessiva della pompa: Il prodotto del rendimento volumetrico e meccanico. Per una pompa a pistoni assiali di qualità, questo valore è generalmente compreso tra l'87% e il 95%.

Oltre alla pompa, il motore elettrico che aziona la centralina idraulica ha una propria efficienza, solitamente compresa tra 88% e 96% per i moderni motori a induzione. Moltiplicando l'efficienza della pompa per l'efficienza del motore si ottiene l'efficienza di conversione della potenza prima che vengano conteggiate eventuali perdite della valvola o del circuito.

Intervalli di efficienza per tipo di pompa idraulica

Il tipo di pompa utilizzata in una centralina idraulica ha la maggiore influenza sull'efficienza del sistema. Ogni modello di pompa ha una curva di efficienza caratteristica che cambia con l'impostazione di velocità, pressione e cilindrata.

Le pompe a ingranaggi sono le più convenienti e ampiamente utilizzate nelle HPU a pressione medio-bassa, ma la loro efficienza volumetrica inferiore a pressioni più elevate le rende una scelta sbagliata per le applicazioni sensibili al consumo energetico. Le pompe a pistoni assiali, sebbene più costose, offrono costantemente la migliore efficienza e sono la scelta preferita nelle centraline idrauliche industriali dove i costi energetici sono significativi.

Principali fonti di perdita di energia in una centrale idraulica

Capire dove si verificano le perdite è essenziale per migliorare l’efficienza di qualsiasi centralina idraulica. Le perdite sono distribuite su più punti e alcuni contribuiscono in misura molto maggiore rispetto ad altri.

Strozzamento e caduta di pressione sulle valvole di controllo

Le valvole di controllo direzionale, le valvole limitatrici di pressione e le valvole di controllo del flusso introducono tutte cadute di pressione mentre l'olio scorre attraverso di esse. In un circuito di carico o scarico la differenza di pressione attraverso la valvola di regolazione viene convertita direttamente in calore. In molti sistemi industriali, questa perdita correlata alle valvole è da sola responsabile Dal 15% al 30% dell'energia totale in ingresso . Un sistema che funziona a 200 bar con una valvola di controllo che provoca una caduta di 30 bar spreca il 15% dell'energia di pressione a quel punto prima ancora che il fluido raggiunga l'attuatore.

Pompa a cilindrata fissa che funziona a piena capacità con carico parziale

Una delle maggiori inefficienze nella progettazione tradizionale delle unità di potenza idraulica è l'utilizzo di una pompa a cilindrata fissa che eroga sempre la portata massima, anche quando il sistema necessita solo di una frazione di quella portata. Il flusso in eccesso viene deviato nuovamente nel serbatoio attraverso una valvola limitatrice di pressione alla pressione del sistema, una situazione chiamata "soffiaggio eccessivo". Ciò spreca energia continuamente e genera calore significativo. Gli studi hanno dimostrato che un'HPU a pompa fissa che funziona al 30% del suo carico nominale può causare sprechi 40% o più della potenza in ingresso solo nelle perdite di bypass.

Perdita interna

Si verificano perdite interne all'interno di pompe, motori, cilindri e valvole quando il fluido ad alta pressione bypassa le guarnizioni e gli spazi vuoti verso il lato a bassa pressione. Mentre alcune perdite interne sono normali e necessarie per la lubrificazione, perdite eccessive dovute a usura o giochi sovradimensionati riducono l'efficienza volumetrica. Una pompa con una perdita interna del 5% deve generare il 5% di portata in più rispetto a quella necessaria al sistema, consumando energia extra solo per compensare. Nei componenti usurati, questa perdita può raggiungere il 10–15%, riducendo notevolmente le prestazioni del sistema.

Perdite per attrito nei tubi e nei tubi flessibili

Quando il fluido idraulico scorre attraverso tubi, tubi flessibili e raccordi, l'attrito genera una caduta di pressione proporzionale al quadrato della velocità del flusso. Le tubazioni sottodimensionate impongono velocità più elevate, aumentando drasticamente le perdite. La velocità massima del flusso consigliata nelle linee di pressione è tipicamente 2–4 m/sec e nelle linee di ritorno 1–2 m/sec . I sistemi con tubazioni eccessivamente lunghe, curve strette o raccordi multipli possono perdere il 5–10% della pressione disponibile prima che il fluido raggiunga l'attuatore.

Generazione di calore e carico di raffreddamento

Tutte le perdite di cui sopra si manifestano infine come calore nel fluido idraulico. La temperatura del fluido deve essere mantenuta entro un intervallo adeguato, in genere da 40°C a 60°C per la maggior parte degli oli minerali, per preservare la viscosità e prevenirne la degradazione. Quando il fluido diventa troppo caldo, la viscosità diminuisce, le perdite aumentano e l'efficienza della pompa diminuisce ulteriormente, creando un ciclo negativo. L'energia consumata dai radiatori dell'olio (e dalle relative ventole o circuiti idraulici) si aggiunge al consumo energetico complessivo del sistema, riducendo ulteriormente l'efficienza netta dal punto di vista dell'operatore.

In che modo le trasmissioni a velocità variabile migliorano notevolmente l'efficienza della centralina idraulica

L'aggiornamento di maggior impatto disponibile per un'unità di potenza idraulica esistente è l'aggiunta di un azionamento a velocità variabile (VSD), chiamato anche azionamento a frequenza variabile (VFD), sul motore elettrico. Invece di far funzionare il motore costantemente alla massima velocità e bypassare il flusso in eccesso, un VSD regola la velocità del motore in tempo reale per corrispondere esattamente al flusso e alla pressione richiesti dal sistema.

Il risparmio energetico derivante da questo approccio si basa sulle leggi di affinità per le pompe, che lo affermano il consumo energetico varia con il cubo della velocità della pompa . Riducendo la velocità della pompa all'80% della sua velocità nominale si riduce il consumo energetico a circa 51% del consumo a pieno regime. Riducendo la velocità al 60% si riduce il consumo energetico a circa 22% di pieno carico. Si tratta di cifre teoriche, ma le installazioni nel mondo reale dimostrano costantemente un risparmio energetico dal 30% al 60% rispetto alle HPU a velocità fissa che eseguono lo stesso ciclo di lavoro.

Un caso di studio di un impianto di stampaggio a iniezione di materie plastiche che ha sostituito le HPU a pompa fissa con unità azionate da VSD su 15 macchine ha riportato un risparmio energetico medio annuo di 42% per macchina, con periodi di ammortamento inferiori a 18 mesi alle tariffe elettriche locali. La riduzione della generazione di calore ha inoltre ridotto il tempo di funzionamento del radiatore dell'olio e allungato gli intervalli di manutenzione dell'olio.

Le centraline idrauliche basate su VSD sono ora standard in molte applicazioni industriali per impieghi gravosi, tra cui:

• Macchine per stampaggio ad iniezione e soffiaggio
• Presse per lo stampaggio e la formatura dei metalli
• Macchine per pressofusione
• Sistemi di bloccaggio idraulico per macchine utensili CNC
• Attrezzature di coperta marine e sistemi idraulici offshore

Il ruolo del fluido idraulico nell'efficienza del sistema

La selezione e le condizioni del fluido idraulico hanno un impatto diretto e misurabile sull'efficienza di una centralina idraulica. La viscosità del fluido è il parametro critico. Se la viscosità è troppo elevata, la resistenza al pompaggio e l'attrito del fluido aumentano, aumentando le perdite meccaniche. Se la viscosità è troppo bassa, le perdite interne aumentano, riducendo l'efficienza volumetrica e causando potenzialmente il contatto metallo-metallo nelle pompe e nei motori.

La maggior parte dei sistemi idraulici sono progettati attorno all'olio minerale ISO VG 46 o ISO VG 68, con la finestra di viscosità operativa ottimale generalmente compresa tra 25 e 54 cSt alla temperatura di esercizio. Il funzionamento al di fuori di questo intervallo, sia perché il sistema è troppo freddo o troppo caldo, sia perché è stata utilizzata la qualità sbagliata, può ridurre l'efficienza della pompa dal 3% all'8% .

I fluidi idraulici sintetici, in particolare gli oli a base di polialfaolefine (PAO), possono offrire modesti miglioramenti di efficienza Dall'1% al 3% rispetto all'olio minerale convenzionale grazie alle migliori caratteristiche di viscosità-temperatura e al minore attrito interno. Questi miglioramenti sono coerenti in numerosi studi indipendenti e nei dati dei test dei produttori di pompe. Anche se l’1–3% sembra modesto, in una grande HPU industriale che consuma 100 kW in continuo, ciò rappresenta 1.000–3.000 watt di potenza risparmiata, una quantità significativa su un ciclo operativo annuale.

La contaminazione dei fluidi è altrettanto importante. Le particelle presenti nel fluido idraulico accelerano l'usura dei componenti, aumentano le perdite interne e intasano gli orifizi delle valvole. Mantenimento della pulizia del fluido secondo il codice di pulizia ISO 4406 17/15/12 o meglio per la maggior parte delle HPU industriali è considerata la migliore pratica. I sistemi con fluido degradato mostrano spesso cali misurabili dell'efficienza volumetrica man mano che l'usura della pompa e della valvola progredisce.

Confronto tra l'efficienza dell'HPU a cilindrata fissa e quella a cilindrata variabile

Molte unità di potenza idrauliche di piccole e medie dimensioni utilizzano pompe a ingranaggi o a palette a cilindrata fissa perché sono economiche, compatte e di semplice manutenzione. Le pompe a pistoni a cilindrata variabile costano molto di più ma adattano la produzione alla domanda, riducendo le perdite di bypass. La differenza di efficienza tra questi due approcci è più pronunciata durante il funzionamento a carico parziale.

La tabella sopra illustra il motivo per cui le HPU a pompa fissa sono particolarmente inadatte ad applicazioni con cicli di domanda variabili. Con un carico del 25%, un'unità a cilindrata fissa può sprecare più di due terzi della sua energia in ingresso, mentre un'unità equivalente a cilindrata variabile dotata di VSD conserva una frazione di uscita utile sostanzialmente più elevata.

Passaggi pratici per migliorare l'efficienza della vostra centralina idraulica

Migliorare l’efficienza di una centralina idraulica esistente non sempre richiede una sostituzione completa. Molti aggiornamenti possono essere applicati in modo incrementale, con rendimenti misurabili sull'investimento.

Controllare il consumo energetico attuale

Prima di apportare qualsiasi modifica, installare un misuratore di potenza sull'alimentazione del motore e registrare il consumo durante un ciclo completo della macchina. Confrontare la curva di potenza misurata con il minimo teorico richiesto dal profilo di carico. Il divario tra il consumo effettivo e il minimo teorico rappresenta le perdite recuperabili. In molte HPU più vecchie a pompa fissa, questo divario è ridotto Dal 25% al 45% del consumo totale.

Dimensionare correttamente la pompa e il motore

Pompe e motori sovradimensionati sono comuni nell'idraulica industriale perché gli ingegneri applicano fattori di sicurezza generosi o riutilizzano componenti esistenti. Una pompa che funziona al 40% della sua cilindrata nominale funziona ben lontano dal suo punto di massima efficienza. Adattando perfettamente la cilindrata della pompa alla domanda effettiva del sistema, funzionando idealmente al 70–90% della capacità nominale al carico di picco, si mantiene la pompa nella sua gamma di massima efficienza.

Installare un azionamento a velocità variabile

Come discusso in precedenza, il montaggio di un VSD sul motore esistente è in genere il singolo aggiornamento con il ROI più elevato per qualsiasi unità di potenza idraulica utilizzata in applicazioni a servizio variabile. I moderni VSD offrono anche funzionalità di avvio graduale, riducendo la corrente di spunto del motore e lo shock meccanico all'avvio, prolungando la durata di servizio della pompa e del motore.

Passa al controllo con rilevamento del carico

I circuiti idraulici con rilevamento del carico (LS) utilizzano un segnale pilota proveniente dall'attuatore per regolare continuamente la pressione e il flusso di uscita della pompa leggermente al di sopra di quanto richiesto dal carico, in genere 15–25 bar sopra la pressione di carico . Ciò elimina gli ampi margini di pressione e le perdite di strozzamento riscontrate nei circuiti a centro aperto. I sistemi di rilevamento del carico sono più complessi e costosi da implementare ma possono ridurre il consumo energetico del sistema dal 20% al 40% in applicazioni mobili e industriali con carichi variabili.

Ridurre la pressione del sistema al minimo necessario

Molti sistemi idraulici sono impostati su pressioni più elevate di quelle effettivamente richieste dall'applicazione, a causa di un'eccessiva progettazione originale o perché la pressione operativa è stata aumentata per compensare i componenti usurati. Ogni 10 bar non necessari di pressione del sistema rappresentano uno spreco di energia in un circuito a pompa fissa. La revisione sistematica delle impostazioni di pressione e la loro riduzione al minimo per ottenere in modo affidabile la forza dell'attuatore richiesta è un miglioramento dell'efficienza gratuito o a basso costo che spesso produce dal 5% al 15% risparmio energetico.

Mantenere il fluido idraulico e il sistema di filtraggio

Il campionamento e l'analisi regolari dell'olio, combinati con la sostituzione tempestiva del filtro, mantengono il fluido idraulico nell'intervallo di viscosità ottimale e prevengono l'usura abrasiva dei componenti della pompa e della valvola. Molte strutture seguono da vicino programmi di manutenzione predittiva che monitorano le condizioni dei fluidi Durata dei componenti maggiore del 10–20%. e un'efficienza del sistema misurabilmente più stabile nel tempo rispetto ai programmi di cambio dell'olio basati sul calendario.

Isolare e gestire la temperatura del fluido

Negli ambienti freddi, i sistemi idraulici impiegano più tempo per raggiungere la temperatura operativa, periodo durante il quale il fluido ad alta viscosità aumenta le perdite per attrito. L'isolamento delle pareti del serbatoio o l'utilizzo di preriscaldatori controllati termostaticamente riducono il tempo di riscaldamento e le relative perdite di efficienza. Negli ambienti caldi, garantire che lo scambiatore di calore sia adeguatamente dimensionato e sottoposto a manutenzione impedisce al sistema di funzionare al di sopra della fascia di temperatura ottimale, che altrimenti accelererebbe le perdite e degraderebbe il fluido più velocemente.

In che modo l'efficienza della centralina idraulica influisce sui costi operativi

L’efficienza ha un impatto finanziario diretto e cumulativo sulla vita di un’unità di potenza idraulica. Una HPU da 50 kW funzionante al 65% di efficienza complessiva necessita di circa 76,9 kW di assorbimento elettrico per erogare 50 kW di lavoro idraulico utile. La stessa HPU aggiornata all’82% di efficienza richiederebbe solo 61 kW di ingresso — una differenza di quasi 16 kW.

Con una tariffa elettrica di 0,12 $/kWh e 5.000 ore di funzionamento all’anno, questa differenza di 16 kW costa $ 9.600 all'anno . Nel corso di una durata di vita delle apparecchiature di 10 anni, ovvero 96.000 dollari in costi elettrici evitabili da una singola HPU. Gli impianti dotati di più unità idrauliche, come negli impianti di assemblaggio automobilistico, nelle fonderie e nelle linee di produzione pesante, moltiplicano di conseguenza questa cifra.

Oltre all’elettricità, una minore efficienza significa una maggiore generazione di calore, che aumenta i costi di raffreddamento, accelera il degrado dell’olio, riduce la durata delle guarnizioni e della pompa e aumenta la frequenza di manutenzione. Il costo totale di proprietà di un'HPU a bassa efficienza è sostanzialmente più elevato di quanto suggerisce il prezzo di acquisto.

Fattori chiave che determinano l'efficienza di una determinata unità di potenza idraulica

Per riassumere le variabili che determinano la posizione di una specifica unità di potenza idraulica nello spettro di efficienza:

• Tipo e condizione della pompa: Le pompe a pistoni assiali in buone condizioni superano costantemente le prestazioni delle pompe a ingranaggi e a palette, soprattutto a pressioni più elevate.
• Sistema di azionamento: I motori dotati di VSD offrono la migliore efficienza a carico parziale e sono ora considerati standard nelle installazioni a risparmio energetico.
• Architettura di controllo: I sistemi con rilevamento del carico e compensazione della pressione riducono al minimo le perdite di strozzamento rispetto ai circuiti a centro aperto a pressione fissa.
• Impostazione della pressione del sistema: Pressioni più basse riducono le perdite di bypass e la generazione di calore nei sistemi a pompa fissa.
• Tipo e condizione del fluido: Il fluido pulito e di grado corretto in buone condizioni mantiene le perdite per attrito e per attrito a valori minimi.
• Progettazione delle tubazioni: I tubi correttamente dimensionati, corti e a bassa resistenza riducono al minimo le perdite di carico per attrito.
• Temperatura operativa: Il mantenimento del fluido entro l'intervallo di viscosità ottimale (tipicamente 40–60°C) preserva l'efficienza volumetrica e meccanica.
• Stato di usura dei componenti: Pompe, cilindri e valvole usurati aumentano le perdite interne, degradando l'efficienza volumetrica nel tempo.

Affrontare sistematicamente tutti questi fattori, attraverso una progettazione iniziale intelligente e una manutenzione coerente, è ciò che distingue un'unità di potenza idraulica che funziona con un'efficienza dell'85% da una che fatica a raggiungere il 65%.
