Come Funziona una Centralina Idraulica: Guida Completa

Come funziona una centralina idraulica: la risposta breve

A centralina idraulica (HPU) funziona utilizzando un motore elettrico o un motore a combustione per azionare una pompa idraulica, che aspira il fluido da un serbatoio e lo pressurizza. Il fluido pressurizzato viene quindi diretto attraverso le valvole di controllo agli attuatori (cilindri o motori idraulici) che convertono l'energia del fluido in forza meccanica o movimento. Una volta che il fluido ha completato il suo lavoro, ritorna al serbatoio, dove viene filtrato e raffreddato prima che il ciclo si ripeta.

Questo processo a circuito chiuso consente a un'unità compatta di generare una forza enorme. Una HPU industriale standard funzionante a 3.000 PSI (207 bar) possono fornire decine di migliaia di libbre di forza di spinta o di trazione attraverso un cilindro relativamente piccolo, motivo per cui i sistemi idraulici rimangono la scelta dominante nelle attrezzature pesanti, nelle presse di produzione, nel supporto a terra aerospaziale e nelle applicazioni marine.

Componenti principali di a Centralina idraulica

Capire come funziona una centralina idraulica inizia con la conoscenza di cosa fa ogni componente principale. Ogni HPU, da un'unità da banco da 1 gallone a un alimentatore industriale da 500 galloni, contiene gli stessi elementi fondamentali.

Serbatoio (serbatoio idraulico)

Il serbatoio immagazzina la fornitura di fluido idraulico. Non è semplicemente un contenitore passivo. Un serbatoio ben progettato consente all'aria intrappolata di fuoriuscire dal fluido di ritorno, fornisce una superficie sufficiente per la dissipazione del calore e utilizza deflettori interni per separare la linea di ritorno dall'ingresso di aspirazione della pompa. Questa separazione impedisce al fluido di ritorno caldo e aerato di rientrare immediatamente nella pompa. Le regole pratiche per il dimensionamento del serbatoio suggeriscono un volume di fluido pari a da tre a cinque volte la portata al minuto della pompa , sebbene i sistemi con ciclo di lavoro elevato spesso richiedano di più.

Motore primo (motore elettrico o motore)

Il motore primo fornisce l'energia meccanica che aziona la pompa. Nelle applicazioni industriali e fisse, a motore elettrico AC trifase è standard, in genere varia da 1 HP per piccole presse da officina a oltre 200 HP per grandi linee di presse idrauliche o macchine per lo stampaggio a iniezione. Le attrezzature mobili – escavatori, minipale, gru – utilizzano il motore diesel del veicolo come motore primo, con una presa di forza (PTO) che lo collega alla pompa idraulica.

Pompa idraulica

La pompa è il cuore della centralina idraulica. Non crea pressione: crea flusso. La pressione si sviluppa solo quando il flusso incontra una resistenza (un carico). Dominano tre tipi di pompe:

• Pompe a ingranaggi: Semplice, conveniente e tollerante alla contaminazione. Cilindrata fissa. Comune negli spaccalegna, negli autocarri con cassone ribaltabile e nelle centraline elettriche a basso costo. Efficienza tipica: 80–85%.
• Pompe a palette: Funzionamento più silenzioso e buona efficienza volumetrica. Utilizzato in macchine utensili e apparecchiature industriali che richiedono prestazioni fluide e silenziose.
• Pompe a pistoni: Capacità ad alta pressione (fino a 6.000 PSI e oltre), opzioni di cilindrata variabile e alta efficienza (90–95%). La scelta standard per applicazioni impegnative come presse idrauliche, stampaggio a iniezione e settore aerospaziale.

Valvole di controllo

Le valvole di controllo regolano la direzione in cui va il fluido, la velocità con cui si muove e la quantità di pressione consentita. Le tre categorie principali sono:

• Valvole di controllo direzionale (DCV): Determinare quale porta dell'attuatore riceve il fluido pressurizzato e quale ritorna al serbatoio. I DCV azionati da solenoide consentono il controllo remoto o automatizzato.
• Valvole di controllo della pressione: Includere valvole di sicurezza (che impostano il limite massimo di pressione del sistema), valvole di riduzione della pressione e valvole di sequenza. Una valvola di sicurezza è un dispositivo di sicurezza fondamentale: senza di essa, un attuatore bloccato potrebbe aumentare la pressione finché qualcosa non si guasta in modo catastrofico.
• Valvole di controllo del flusso: Regolare la velocità dell'attuatore limitando o dosando il flusso del fluido. Ecco come gli operatori controllano la velocità di estensione e retrazione dei cilindri.

Attuatori

Gli attuatori sono i dispositivi di uscita che riconvertono la potenza del fluido idraulico in lavoro meccanico. Cilindri idraulici produrre forza e movimento lineari: estendere o ritrarre un'asta. Motori idraulici produrre movimento rotatorio e coppia. La scelta dipende interamente dal tipo di movimento richiesto dall'applicazione.

Sistema di filtraggio

La contaminazione è la causa numero uno di guasti ai componenti idraulici, come attribuiscono costantemente le indagini di settore 70–80% dei guasti idraulici alla contaminazione del fluido. I filtri sono posizionati in aspirazione (per proteggere la pompa), pressione (per proteggere i componenti a valle) e ritorno (per pulire il fluido prima che rientri nel serbatoio). I valori di filtraggio sono espressi in micron; la maggior parte dei sistemi mira a un livello di pulizia ISO 4406 Classe 16/14/11 o superiore.

Scambiatore di calore o dispositivo di raffreddamento

I sistemi idraulici generano calore, all'incirca 25–30% della potenza in ingresso viene tipicamente perso sotto forma di calore in un sistema standard. Il fluido utilizzato a temperature superiori a 82°C (180°F) si degrada rapidamente, accelerando l'usura e l'ossidazione delle guarnizioni. I raffreddatori ad aria o gli scambiatori di calore raffreddati ad acqua mantengono la temperatura del fluido entro l'intervallo operativo consigliato, in genere Da 38°C a 60°C (da 100°F a 140°F) .

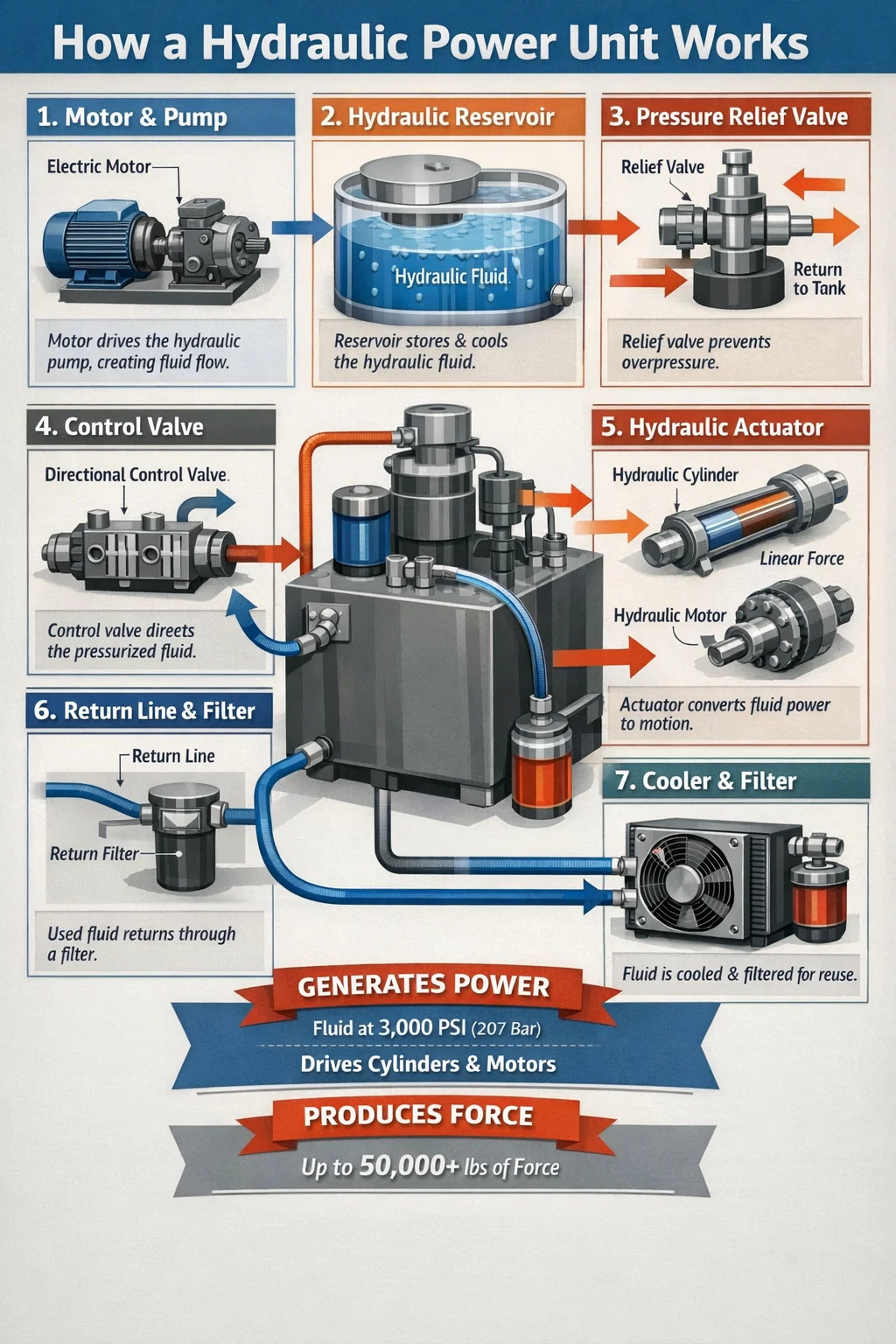

Ciclo di funzionamento passo-passo di una centralina idraulica

L'analisi del ciclo di funzionamento rende chiaro esattamente come funziona una centralina idraulica dall'inizio alla fine:

1. Il motore si avvia, la pompa gira: Il motore primo fa girare la pompa. La geometria interna della pompa (ingranamento dei denti degli ingranaggi, pistoni rotanti o palette scorrevoli) crea camere di espansione e contrazione che aspirano il fluido dal serbatoio attraverso la linea di aspirazione.
2. Il fluido pressurizza: La pompa forza il fluido nella linea di pressione a una portata determinata dalla cilindrata della pompa e dal numero di giri. La pressione aumenta quando il fluido incontra resistenza: il peso di un carico, una valvola chiusa o la forza richiesta per spostare un attuatore.
3. La valvola di sicurezza mantiene il limite del sistema: Se la pressione supera l'impostazione della valvola di sicurezza (ad esempio 3.000 PSI), la valvola si apre e bypassa il flusso in eccesso nel serbatoio, proteggendo tutti i componenti.
4. La valvola direzionale convoglia il fluido: Un operatore o un sistema di controllo eccita un solenoide, spostando la valvola direzionale. Il fluido pressurizzato viene diretto a una porta di un cilindro o motore.
5. L'attuatore si muove: La pressione del fluido che agisce sull'area del pistone crea forza (Forza = Pressione × Area). Un cilindro con alesaggio da 4 pollici a 2.500 PSI produce circa 31.400 lbf di forza di spinta .
6. Il fluido di ritorno rifluisce: Il fluido spostato dal lato opposto dell'attuatore ritorna indietro attraverso la valvola direzionale e la linea di ritorno al serbatoio, passando attraverso il filtro di ritorno.
7. Il fluido viene raffreddato e filtrato: Nel serbatoio, il fluido si deposita, rilascia l'aria intrappolata e viene raffreddato. È quindi pronto per essere reimmesso nella linea di aspirazione per il ciclo successivo.

Tipi di centraline idrauliche e loro differenze di funzionamento

Non tutte le centraline idrauliche funzionano allo stesso modo internamente. Le scelte di progettazione influiscono in modo significativo sulle prestazioni, sull'efficienza e sull'idoneità dell'applicazione.

Sistemi di pompe a cilindrata variabile

In una HPU a cilindrata variabile, la pompa regola automaticamente il flusso in uscita per soddisfare la domanda del sistema. Quando un attuatore mantiene la posizione e non è necessario alcun movimento, la pompa si disattiva e fornisce solo il flusso sufficiente a mantenere la pressione. Ciò riduce drasticamente la generazione di calore e il consumo di energia rispetto ai sistemi a cilindrata fissa che bypassano continuamente il flusso in eccesso sulla valvola di sicurezza. Sistemi a cilindrata variabile ben implementati possono ridurre il consumo di energia 30-50% rispetto a modelli comparabili a cilindrata fissa.

HPU con azionamento a velocità variabile

Invece di variare la cilindrata della pompa, una centralina idraulica VSD varia la velocità del motore tramite un azionamento a frequenza variabile (VFD). Quando la richiesta diminuisce, il motore rallenta anziché la pompa bypassare il flusso. Questi sistemi sono sempre più diffusi nei moderni impianti industriali perché riducono sia i costi energetici che i livelli di rumore: una HPU azionata da VSD in modalità inattiva può funzionare a inferiore a 65 dB(A) , rispetto ai 75–80 dB(A) di un'unità convenzionale a piena velocità.

Fluido idraulico: il mezzo che fa funzionare tutto

Il fluido idraulico fa molto di più che trasmettere pressione. Lubrifica ogni componente interno della pompa e del motore, allontana il calore dai punti di attrito, previene la corrosione e sigilla gli spazi tra le parti mobili. Selezionare e mantenere il fluido giusto è importante quanto selezionare la pompa giusta.

Viscosità e suo impatto

La viscosità è la proprietà del fluido più importante in un sistema idraulico. ISOVG46 l'olio minerale è la scelta più comune per le HPU industriali che operano in ambienti a temperatura normale. Una viscosità troppo bassa provoca un aumento delle perdite interne della pompa e un'usura accelerata. Una viscosità troppo elevata aumenta la resistenza, genera più calore e può far morire di fame la pompa durante gli avviamenti a freddo. La maggior parte dei sistemi specifica un intervallo di viscosità di 25–54 cSt alla temperatura di esercizio .

Tipi di fluidi utilizzati nelle unità di potenza idrauliche

• Olio minerale: Standard per la maggior parte delle applicazioni industriali e mobili. Buon potere lubrificante, ampiamente disponibile, conveniente. Non adatto dove il rischio di incendio è significativo.
• Fluidi resistenti al fuoco (HFA, HFB, HFC, HFD): Richiesto nelle acciaierie, nelle operazioni di pressofusione e in altri ambienti ad alta temperatura. I tipi più comuni sono acqua-glicole ed esteri sintetici.
• Fluidi biodegradabili: A base di esteri vegetali o polialchilenglicole (PAG). Obbligato in applicazioni sensibili dal punto di vista ambientale: attrezzature forestali, piattaforme offshore, costruzione di vie navigabili.
• Fluidi esteri fosforici: Utilizzati nei sistemi idraulici dell'aviazione commerciale per la loro eccellente resistenza al fuoco e stabilità a pressioni operative elevate (fino a 3.000 PSI nei sistemi aeronautici).

Applicazioni comuni che si basano su centraline idrauliche

Il motivo per cui le centraline idrauliche vengono utilizzate in così tanti settori è dovuto ad un vantaggio fondamentale: nessun'altra tecnologia offre una densità di forza paragonabile allo stesso costo . Una centralina idraulica da 10 HP può generare oltre 50.000 lbf di forza attraverso un cilindro modesto. Un attuatore lineare elettrico con capacità di forza equivalente costerebbe molte volte di più e occuperebbe molto più spazio.

Produzione industriale

Le presse idrauliche sono la spina dorsale dello stampaggio, della forgiatura e della formatura dei metalli. Una pressa idraulica da 500 tonnellate utilizza un HPU che fornisce un flusso di 3.000–5.000 PSI per sviluppare il tonnellaggio necessario per formare componenti in acciaio. Le macchine per lo stampaggio a iniezione utilizzano HPU per generare la forza di bloccaggio, comunemente Da 100 a 6.000 tonnellate — che tiene insieme le metà dello stampo durante l'iniezione della plastica.

Edilizia e attrezzature mobili

Ogni escavatore, bulldozer e gru fa affidamento sull'energia idraulica. Un escavatore di medie dimensioni (classe da 20 tonnellate) solitamente trasporta un'unità HPU 50-80 galloni al minuto a 5.000 PSI per azionare contemporaneamente le funzioni di braccio, avambraccio, benna e rotazione. Il pacchetto compatto di un HPU consente di concentrare tutta questa potenza all'interno del telaio girevole della macchina.

Aerospaziale e Difesa

Gli aerei commerciali utilizzano centraline idrauliche di bordo, spesso chiamate centraline idrauliche, per azionare le superfici di controllo del volo, il carrello di atterraggio e gli invertitori di spinta. Il sistema idraulico di un Boeing 737 funziona a 3.000PSI e utilizza due sistemi di pompaggio indipendenti azionati da motore più pompe elettriche di riserva. I veicoli militari utilizzano HPU per la rotazione della torretta, il livellamento delle sospensioni e il posizionamento del sistema d'arma.

Marino e offshore

I sistemi di timoneria delle navi (timonerie idrauliche del tipo a pistone), le gru di coperta, i verricelli di ancoraggio e i sistemi di prevenzione dello scoppio offshore (BOP) utilizzano tutti HPU dedicati. I sistemi di controllo BOP sottomarino utilizzano HPU in grado di funzionare a 5.000PSI , con banchi di accumulatori che garantiscono la capacità di chiusura di emergenza anche in caso di interruzione dell'alimentazione principale.

Movimentazione e sollevamento di materiali

Le pedane di carico, i sollevatori a forbice, i montacarichi per veicoli e i compattatori per camion della spazzatura utilizzano tutti HPU di piccole e medie dimensioni. Un sollevatore automobilistico a due montanti valutato per 10.000 libbre utilizza in genere a HPU da 2 HP, 2 galloni funzionante a 2.500–3.000 PSI, dimostrando come un'unità modesta possa gestire carichi sostanziali quando viene applicato il corretto dimensionamento del cilindro.

Pressione, flusso e potenza: la fisica dietro la forza idraulica

Una conoscenza pratica della fisica sottostante aiuta gli operatori e gli ingegneri a dimensionare correttamente i sistemi e a diagnosticare i problemi in modo efficace.

Legge di Pascal è il principio fondamentale: la pressione applicata a un fluido confinato viene trasmessa equamente in tutte le direzioni in tutto il fluido. Questo è ciò che consente a una piccola pompa di generare una forza enorme attraverso un cilindro di grande diametro: la pressione è la stessa all'uscita della pompa e sulla faccia del pistone del cilindro, ma la forza viene moltiplicata per l'area più grande.

Formule idrauliche chiave che governano il funzionamento di una centralina idraulica:

• Forza (lbf) = Pressione (PSI) × Area (in²): Un cilindro con alesaggio da 5 pollici (area = 19,6 pollici²) a 3.000 PSI genera 58.800 lbf di forza di spinta.
• Portata (GPM) = Cilindrata (in³/giro) × RPM ÷ 231: Una pompa a ingranaggi con cilindrata di 1,5 pollici³/giro a 1.800 giri/min eroga circa 11,7 GPM.
• Potenza idraulica = Pressione (PSI) × Portata (GPM) ÷ 1.714: Un sistema funzionante a 3.000 PSI e 10 GPM richiede circa 17,5 cavalli idraulici. Con l'efficienza tipica della pompa e del motore, l'assorbimento effettivo del motore è di circa 20–22 HP.
• Velocità del cilindro (in/min) = Portata (in³/min) ÷ Area (in²): Un flusso maggiore significa un movimento più rapido dell'attuatore; i cilindri con diametro maggiore si muovono più lentamente a parità di portata.

Problemi comuni della centralina idraulica e quali sono le loro cause

Anche un HPU ben progettato svilupperà problemi nel tempo. Conoscere i sintomi e le cause profonde accelera la diagnosi e riduce i tempi di inattività.

Surriscaldamento

Temperatura del fluido eccessiva 82°C (180°F) è il problema operativo più comune. Le cause includono un radiatore sottodimensionato, alette del radiatore ostruite, perdite interne eccessive attraverso i componenti usurati (che convertono l'energia della pressione in calore) o una valvola di sicurezza impostata su un valore troppo alto per il funzionamento continuo. Ogni aumento di 10°C (18°F) al di sopra dell'intervallo di temperatura consigliato raddoppia all'incirca il tasso di ossidazione del fluido e il degrado delle guarnizioni.

Prestazioni dell'attuatore lente o deboli

Un'estensione lenta del cilindro combinata con una pressione normale del sistema solitamente indica un problema di flusso: pompa usurata, filtro di aspirazione intasato o valvola di intercettazione dell'aspirazione parzialmente chiusa. Una forza debole con un flusso normale suggerisce una pressione insufficiente: controllare l'impostazione della valvola di sicurezza e cercare il bypass interno del cilindro (guarnizioni del pistone usurate). Una pompa che eroga meno dell'85% della sua portata nominale alla pressione di esercizio è generalmente necessaria la sostituzione o la ricostruzione.

Rumore eccessivo

La cavitazione, ovvero il caso in cui la pompa non può ricevere un'adeguata alimentazione di fluido, produce un caratteristico suono stridente o stridente. Causa rapidi danni alla pompa. Le cause includono un filtro di aspirazione ostruito, una viscosità del fluido troppo elevata per le condizioni (soprattutto con avviamento a freddo) o una linea di aspirazione troppo piccola o troppo lunga. L'aerazione, causata dall'aria che entra attraverso i raccordi allentati sul lato di aspirazione, produce un suono diverso - più un lamento o un tintinnio - e provoca un comportamento spugnoso dell'attuatore.

Perdita esterna

Le perdite di fluido idraulico rappresentano sia un problema di manutenzione che un pericolo per la sicurezza. Le guarnizioni si induriscono e si rompono se esposte al calore e al fluido contaminato. Il fluido idraulico ad alta pressione iniettato attraverso la pelle da una perdita stenopeica in un tubo è un emergenza medica — può causare gravi distruzioni dei tessuti anche quando la ferita iniziale appare di lieve entità. L'ispezione e la sostituzione regolari dei tubi flessibili su base programmata (tipicamente ogni 4-6 anni, indipendentemente dall'aspetto) sono una pratica standard nei programmi di manutenzione responsabile.

La pressione non raggiunge il valore impostato

Se il sistema non riesce a raggiungere la pressione impostata, la valvola di sicurezza potrebbe essere bloccata aperta, impostata in modo errato o usurata. Un'altra causa frequente è l'usura interna della pompa che causa un bypass eccessivo. Controllare sistematicamente prima la valvola di sicurezza: isolarla e testare direttamente la pressione di uscita della pompa. Una buona pompa dovrebbe raggiungere facilmente il 110–120% della pressione nominale del sistema in un test a vuoto prima che la valvola di sicurezza si apra.

Manutenzione della centralina idraulica: cosa prolunga realmente la durata utile

Una centralina idraulica adeguatamente mantenuta può fornire risultati 20.000 ore di durata per il serbatoio, le valvole e i principali componenti strutturali. Le pompe in sistemi puliti con fluido ben mantenuto raggiungono normalmente 10.000-15.000 ore. I sistemi trascurati potrebbero fallire in modo catastrofico entro 2.000 ore.

• Campionamento e analisi dei fluidi: Preleva campioni di olio ogni 500-1.000 ore e inviali a un laboratorio di analisi dei fluidi. Il conteggio delle particelle, il contenuto di acqua, la viscosità e le concentrazioni di metalli soggetti a usura rivelano i problemi settimane o mesi prima che diventino guasti catastrofici. Questa è l'unica pratica di manutenzione disponibile con il ROI più elevato.
• Sostituzione del filtro: Sostituire i filtri di ritorno e di pressione all'intervallo consigliato dal produttore o quando gli indicatori di pressione differenziale mostrano un restringimento, a seconda di quale evento si verifichi per primo. Non bypassare mai un filtro per estendere gli intervalli di sostituzione.
• Manutenzione dello sfiatatoio: Lo sfiato del serbatoio impedisce alla polvere atmosferica di entrare nel serbatoio quando il livello del fluido cambia. Uno sfiato intasato può effettivamente cavitare la pompa creando un vuoto nel serbatoio. Sostituire gli sfiati ad ogni cambio d'olio.
• Intervalli di cambio fluido: Nel tipico servizio industriale con olio minerale, i cambi completi del fluido ogni 2.000–4.000 ore rappresentano una linea di base ragionevole. Gli ambienti ad alta temperatura o ad alta contaminazione richiedono cambiamenti più frequenti. Lascia che i dati dell'analisi dei fluidi guidino la pianificazione anziché gli intervalli di calendario fissi.
• Routine di ispezione visiva: I controlli settimanali dovrebbero includere il livello del fluido, l'indicatore della temperatura, gli indicatori di ostruzione del filtro e una scansione visiva di tutti i raccordi e tubi esterni per individuare eventuali infiltrazioni di fluido. La cattura tempestiva di un raccordo che perde impedisce un tubo guasto e un evento di contaminazione dell'intero sistema.

Dimensionamento di una centralina idraulica per la vostra applicazione

Il corretto dimensionamento dell'HPU richiede l'analisi di quattro parametri interconnessi: forza richiesta, velocità richiesta, ciclo di lavoro e pressione operativa. Saltare uno qualsiasi di questi fattori porta a un'unità sottodimensionata che non può raggiungere gli obiettivi prestazionali o a un'unità sovradimensionata che spreca capitale ed energia.

Passaggio 1: definire la forza richiesta e selezionare la pressione di esercizio

Iniziare con il carico massimo che l'attuatore deve gestire. Aggiungere il 25% per le perdite per attrito e contropressione. Scegli una pressione di esercizio, in genere 1.500–3.000 PSI per lavori industriali generali, e calcola l'alesaggio del cilindro richiesto: Area = Forza ÷ Pressione . Una pressione di esercizio più elevata consente cilindri più piccoli e strutture più leggere ma richiede una migliore tenuta e una filtrazione più stretta.

Passaggio 2: determinare la portata richiesta

Flusso richiesto (GPM) = Area del cilindro (in²) × Velocità richiesta (in/min) ÷ 231. Se il cilindro deve estendersi di 12 pollici in 4 secondi (180 in/min) con un alesaggio da 3 pollici (area = 7,07 in²), il flusso richiesto è di circa 5,5 GPM . Aggiungere il 10–15% per le perdite della valvola e le perdite interne.

Passaggio 3: calcolare la potenza del motore

HP = (PSI × GPM) ÷ (1.714 × efficienza complessiva). Per un sistema a 2.500 PSI, 5,5 GPM e efficienza dell'85%, l'HP del motore richiesto è di circa 9,4 CV . Arrotondare per eccesso alla dimensione del telaio del motore standard successivo, in questo caso un motore da 10 HP.

Passaggio 4: dimensionare il serbatoio e il raffreddatore per il ciclo di lavoro

Una macchina che funziona continuamente a pieno carico necessita di un serbatoio più grande e di una maggiore capacità di raffreddamento rispetto a una macchina che funziona il 20% del tempo con lunghi periodi di inattività. Per il servizio continuo, dimensionare il serbatoio a cinque volte il flusso minuto della pompa e includere un dispositivo di raffreddamento attivo classificato per respingere almeno il 25% della potenza in ingresso sotto forma di calore.
