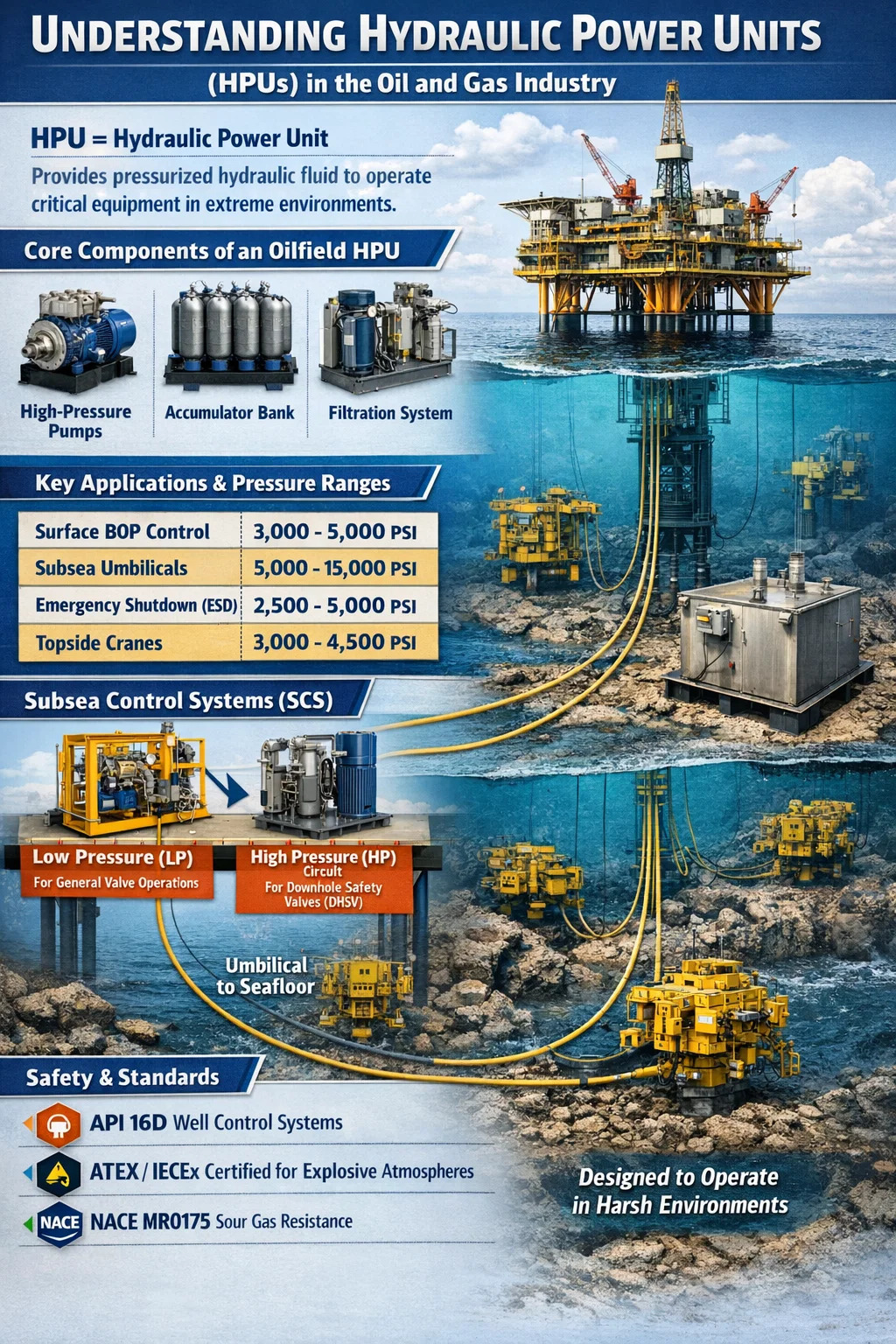

Definizione di HPU nel settore petrolifero e del gas
Nell'industria del petrolio e del gas, HPU sta per Centralina idraulica . Si tratta di un sistema autonomo progettato per generare, immagazzinare e fornire fluido idraulico pressurizzato per azionare varie operazioni meccaniche critiche. A differenza delle unità industriali steard, quelle del petrolio e del gas centralina idraulica è progettato per resistere ad ambienti estremi, come piattaforme offshore o modelli sottomarini di acque profonde, dove è necessaria un'alimentazione affidabile per azionare valvole di sicurezza, dispositivi di prevenzione degli scoppi e linee di controllo ombelicali.
Lo scopo principale di una HPU in questo campo è quello di fungere da "cuore" dei sistemi di controllo, garantendo che, anche in caso di interruzione dell'energia elettrica primaria, l'energia immagazzinata negli accumulatori idraulici possa eseguire procedure di arresto di emergenza per proteggere l'ambiente e il personale.
Componenti operativi principali di un HPU del giacimento petrolifero
Un petrolio e un gas centralina idraulica è costituito da diversi componenti per carichi pesanti appositamente selezionati per durata e precisione. Poiché i guasti nei giacimenti petroliferi possono essere catastrofici, queste unità spesso presentano elevati livelli di ridondanza.
Generazione e stoccaggio della pressione
Il sistema utilizza pompe ad alta pressione (spesso del tipo a pistone o a membrana) azionate da motori elettrici o compressori d'aria. Una caratteristica di spicco in questo settore è il Banca accumulatrice . Si tratta di recipienti a pressione che immagazzinano energia idraulica utilizzando azoto compresso. In una tipica configurazione offshore, a centralina idraulica potrebbe mantenere la pressione tra 3.000 PSI e 10.000 PSI , consentendo l'azionamento immediato delle valvole anche in caso di guasto totale della pompa.
Gestione e filtrazione dei fluidi
Il fluido idraulico utilizzato nelle HPU per petrolio e gas è spesso specializzato, come le miscele di acqua e glicole per applicazioni sottomarine per prevenire danni ambientali in caso di perdite. Il serbatoio è tipicamente costituito da Acciaio inossidabile 316L per resistere alla corrosione da nebbia salina e i sistemi di filtrazione sono spesso classificati a Da 3 a 10 micron per proteggere le elettrovalvole sensibili.
Applicazioni primarie in ambienti offshore e sottomarini
L'utilità di a centralina idraulica copre l'intero ciclo di vita di un pozzo, dalla perforazione alla produzione e all'eventuale smantellamento.
| Applicazione | Funzione dell'HPU | Intervallo di pressione tipico |
| Controllo BOP di superficie | Martinetti di prevenzione dello scoppio di apertura/chiusura | 3.000 - 5.000 PSI |
| Ombelicali sottomarini | Alimentare alberi e varietà sottomarine | 5.000 - 15.000 PSI |
| Arresto di emergenza (ESD) | Chiusura di sicurezza delle valvole di produzione | 2.500 - 5.000 PSI |
| Gru di superficie | Sollevamento di attrezzature pesanti su piattaforme | 3.000 - 4.500 PSI |
Applicazioni comuni delle HPU e rispettivi requisiti tecnici nel settore del petrolio e del gas.
Ruolo dell'HPU nei sistemi di controllo sottomarini (SCS)
Forse il ruolo più critico di a centralina idraulica si trova nella produzione sottomarina. In questo contesto, l'HPU si trova sulla parte superiore (la piattaforma o la nave) e invia il fluido attraverso un cavo "ombelicale" lungo diversi chilometri al fondo dell'oceano.
Queste unità sono suddivise in Bassa pressione (LP) and Alta pressione (HP) circuiti. Il circuito LP gestisce tipicamente le operazioni generali delle valvole, mentre il circuito HP è riservato alle valvole di sicurezza Downhole profonde (DHSV). Il DHSV richiede una pressione idraulica costante per rimanere aperto; se il centralina idraulica perde pressione, una potente molla nella valvola la chiude automaticamente, sigillando il pozzo e prevenendo fuoriuscite di petrolio.
Standard di progettazione e conformità ambientale
Nel giacimento petrolifero, una HPU non è semplicemente una pompa su un serbatoio. Deve rispettare rigorosi standard internazionali per garantire sicurezza e interoperabilità.
- API16D: Standard per i sistemi di controllo per le apparecchiature di controllo dei pozzi di perforazione.
- ATEX/IECEx: Certificazione per apparecchiature utilizzate in atmosfere esplosive, garantendo la centralina idraulica il motore non accenderà i gas vaganti.
- NACE MR0175: Requisiti per materiali resistenti allo stress cracking da solfuro in ambienti di "gas acido".
Inoltre, queste unità sono spesso montate DNV2.7-1 contenitori offshore certificati o "crash frame", che consentono loro di essere sollevati in sicurezza tramite gru dalle navi di rifornimento alle piattaforme in mare agitato senza danneggiare i componenti idraulici interni.
Metriche di manutenzione e affidabilità
L'affidabilità viene misurata attraverso test rigorosi. Un tipico centralina idraulica in un circuito ESD critico viene sottoposto a un "Partial Stroke Test" (PST) per garantire che le valvole siano reattive. La manutenzione prevede l'analisi regolare del fluido idraulico per verificare i livelli di pulizia "Classe NAS". Se la pulizia dell'olio supera NAS 6 o ISO 17/15/12 , aumenta il rischio di intasamento delle valvole, il che è inaccettabile nelle operazioni ad alto rischio nel settore petrolifero e del gas.
Fornendo una fonte di forza stabile e affidabile, il centralina idraulica rimane la spina dorsale della sicurezza e dell'automazione nella moderna estrazione energetica.
