Cosa fanno i sistemi idraulici in termini di forze?

I sistemi idraulici trasmettono, moltiplicano e controllano con precisione la forza meccanica trasferendo la pressione attraverso un fluido racchiuso. La funzione principale è semplice: una piccola forza applicata ad un pistone piccolo genera la stessa pressione di una forza grande applicata ad un pistone grande , perché la pressione si distribuisce equamente in un liquido confinato (legge di Pascal). Ciò rende la tecnologia idraulica una delle soluzioni meccaniche più efficienti in termini di forza mai progettate, in grado di spostare decine di migliaia di chilogrammi con attrezzature che un operatore controlla con una sola mano. L'unità di potenza idraulica (HPU) si trova al centro di questo processo, agendo come fonte di fluido pressurizzato da cui dipende ogni attuatore del sistema.

La fisica dietro la moltiplicazione della forza idraulica

La legge di Pascal afferma che la pressione applicata ad un fluido racchiuso viene trasmessa invariata in tutte le direzioni. La conseguenza matematica è che la forza erogata è proporzionale all'area del pistone. Se un operatore spinge con 100 N su un pistone con superficie di 1 cm², la pressione risultante di 100 N/cm² si propaga in tutto il fluido. Quando tale pressione raggiunge un cilindro di uscita con una faccia di 50 cm², eroga 5.000 N, una moltiplicazione della forza 50:1 senza alcun input di energia aggiuntivo oltre a quanto richiesto dalla legge di Pascal.

Questa non è magia o una fonte di energia gratuita. Il compromesso è la distanza: il pistone di uscita si muove solo 1/50 della distanza percorsa dal pistone di ingresso. L'energia è conservata. Ciò che l’idraulica fa eccezionalmente bene è rimodellare la forza e lo spostamento nel rapporto richiesto da un’applicazione specifica: qualcosa che gli ingranaggi meccanici realizzano ma con una perdita di attrito e una complessità strutturale molto maggiori.

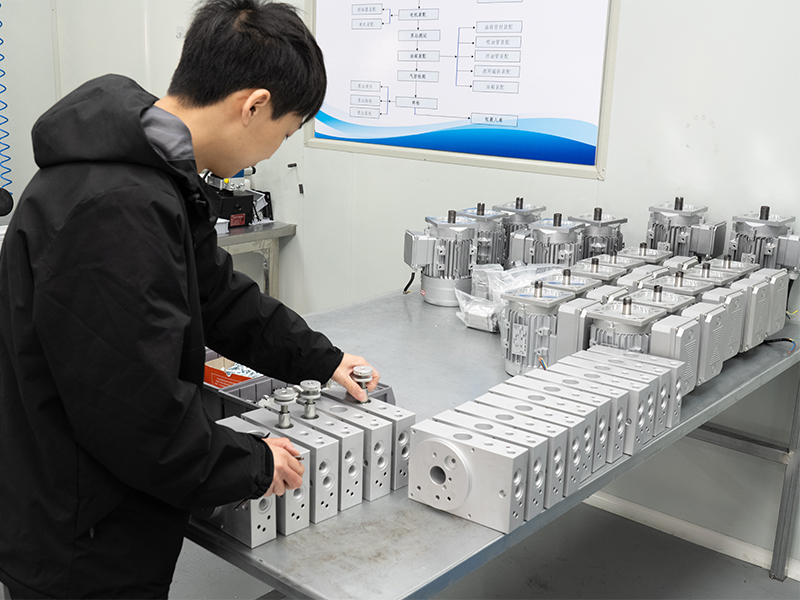

In un vero sistema industriale, il Centralina idraulica genera questa pressione continuamente e su richiesta. Una tipica HPU combina un serbatoio (spesso 50-500 litri), una pompa a motore, valvole limitatrici di pressione, filtri e circuiti di raffreddamento. La pompa converte l'energia meccanica rotativa in pressione del fluido, raggiungendo comunemente pressioni di esercizio comprese tra 140 bar e 350 bar a seconda dell'applicazione. Tale pressione è il potenziale meccanico immagazzinato che gli attuatori riconvertono in forza lineare o rotatoria ovunque sia necessario.

Forza contro pressione contro flusso: mantenere i concetti chiari

Un punto comune di confusione è la relazione tra pressione e flusso. La pressione (misurata in bar o PSI) determina la forza che un cilindro può esercitare. La portata (misurata in litri al minuto o GPM) determina la velocità con cui si muove il cilindro. La Centrale Oleodinamica deve fornire entrambi nella corretta combinazione:

• Alta pressione con flusso basso → movimento lento di un carico molto pesante
• Pressione inferiore con flusso elevato → movimento rapido di un carico più leggero
• Alta pressione con flusso elevato → potenza massima, che richiede un motore HPU e una pompa più grandi

La formula F = P × A (Forza uguale a Pressione moltiplicata per l'area del cilindro) governa ogni attuatore del circuito. Gli ingegneri utilizzano questa equazione per dimensionare i cilindri, selezionare le caratteristiche della pompa e impostare le soglie delle valvole di sicurezza durante la fase di progettazione.

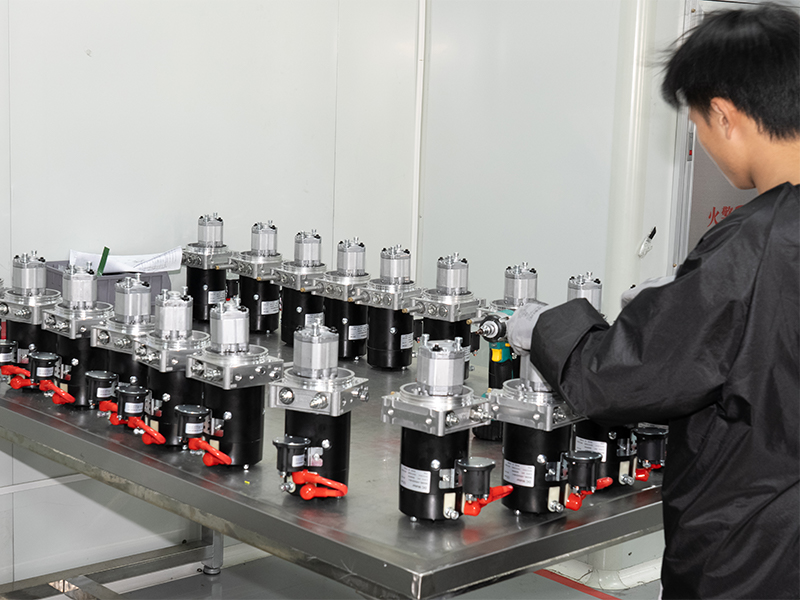

Cosa fa effettivamente la centralina idraulica per forzare

La centralina idraulica non è semplicemente una pompa imbullonata ad un serbatoio. Il suo ruolo nella gestione della forza in tutto il sistema è attivo e continuo. Una HPU regola simultaneamente tre parametri relativi alla forza: la pressione massima disponibile (impostata dalla valvola di sicurezza principale), la pressione di esercizio erogata a ciascun ramo del circuito (impostata dalle singole valvole di riduzione della pressione) e la velocità alla quale la forza può essere applicata (regolata dalle valvole di controllo del flusso).

Generazione e scarico della pressione

Ogni centralina idraulica incorpora almeno una valvola di sicurezza tarata sulla pressione massima consentita dal sistema. Quando un attuatore entra in stallo contro un carico immobile, la pompa continua a fornire flusso. Senza una valvola di sicurezza, la pressione aumenterebbe fino a quando qualcosa non fallisse meccanicamente. La valvola di sicurezza devia il flusso in eccesso verso il serbatoio , limitando la forza a un livello di sicurezza. In un sistema a 200 bar che utilizza un cilindro con alesaggio di 80 cm², la forza massima teorica erogata è di 160.000 N (circa 16,3 tonnellate) e tale limite è mantenuto dall'impostazione di scarico dell'HPU, non dal sistema di trattenimento dell'operatore.

Modulazione della forza tramite valvole proporzionali

Le moderne centraline idrauliche integrano sempre più valvole proporzionali o servovalvole che consentono un'erogazione di forza infinitamente variabile tra zero e il massimo del sistema. A differenza delle valvole di controllo direzionale on/off, le valvole proporzionali rispondono a un segnale elettrico (tipicamente 0–10 V o 4–20 mA) e posizionano la bobina in modo direttamente proporzionale a quel segnale. Il risultato è che una pressa può applicare 5.000 N durante una fase di un ciclo e aumentare gradualmente fino a 80.000 N durante la fase di pressatura, il tutto controllato dal controller elettronico dell'HPU senza regolazioni meccaniche.

Progetti HPU con rilevamento del carico

Una centralina idraulica con rilevamento del carico misura continuamente la richiesta di pressione sull'attuatore e regola la potenza della pompa di conseguenza. Invece di generare la pressione massima in ogni momento e scaricare quella in eccesso su una valvola di sicurezza, l’HPU con rilevamento del carico genera solo la pressione effettivamente richiesta dal carico più un piccolo margine (tipicamente 20–30 bar sopra la pressione di carico). Questo approccio riduce il consumo energetico del 30-50% rispetto ai sistemi a cilindrata fissa in applicazioni con carichi variabili: un vantaggio significativo nelle apparecchiature mobili, nelle macchine per lo stampaggio a iniezione e nelle linee di stampa automatizzate.

Tipi di forze gestite dai sistemi idraulici

I sistemi idraulici gestiscono diverse categorie di forza distinte e la comprensione di ciascuna spiega perché la tecnologia appare in applicazioni così diverse, dai carrelli di atterraggio aerospaziali alle attrezzature per la raccolta agricola.

Ciascuna categoria di forza richiede una centralina idraulica e un circuito appositamente configurati. Un'applicazione di bullonatura che richiede forze di trazione necessita di una HPU ad alta pressione (spesso 700–1.000 bar per tensionatori idraulici) con portate basse e controllo di precisione della pressione. Un'applicazione con verricello di grandi dimensioni dà priorità all'erogazione continua di coppia elevata da un motore idraulico alimentato da un HPU ad alto flusso. Si applicano gli stessi principi fisici ma la selezione dei componenti differisce sostanzialmente.

Come i cilindri idraulici convertono la pressione in forza utilizzabile

Il cilindro idraulico è l'attuatore più comune per convertire la pressione del fluido in forza lineare. È costituito da una canna in acciaio, un pistone e un'asta. L'olio pressurizzato proveniente dalla centralina idraulica entra in un lato del pistone, creando una forza netta che spinge il pistone e l'asta nella direzione opposta. La forza prodotta segue direttamente F = P × A.

Il problema della forza differenziale nei cilindri a doppio effetto

I cilindri a doppio effetto, quelli che ricevono pressione su entrambi i lati, producono forze diverse in estensione e retrazione. Durante l'estensione, l'intera area del passaggio (ad esempio 100 cm²) è esposta alla pressione. In retrazione, lo stelo occupa parte della faccia del pistone, lasciando un'area anulare più piccola (es. 65 cm² se lo stelo riduce l'area effettiva del 35%). A 200 bar la forza di estensione è di 200.000 N; la forza di retrazione è di soli 130.000 N dalla stessa fonte di pressione. I progettisti di circuiti devono tenere conto di questa asimmetria quando si specifica sia l'uscita dell'HPU che la struttura meccanica che circonda il cilindro.

Valvole di controbilanciamento e contenimento della forza

Quando un cilindro sostiene un carico sospeso (il braccio di una gru sollevato, il cassone di un autocarro con cassone ribaltabile inclinato, la piastra della pressa sollevata) la gravità applica una forza continua a cui il circuito idraulico deve resistere. Le valvole di controbilanciamento sono valvole di ritegno pilotate impostate leggermente al di sopra della pressione indotta dal carico. Impediscono al cilindro di muoversi a meno che l'HPU non comandi attivamente il movimento. Senza di essi, un guasto al tubo o un malfunzionamento della valvola consentirebbe la caduta incontrollata dei carichi. Le valvole di controbilanciamento sono quindi un dispositivo critico per la sicurezza della forza, non un perfezionamento opzionale.

Forza idraulica nelle applicazioni industriali del mondo reale

Il divario tra l’idraulica dei libri di testo e i sistemi effettivamente impiegati spesso si riduce al modo in cui la forza viene gestita in condizioni variabili. Numerosi settori dimostrano l’ampiezza dei risultati concreti ottenuti dalla manipolazione della forza idraulica.

Presse per la formatura e lo stampaggio dei metalli

Una grande pressa idraulica utilizzata per l’imbutitura profonda della lamiera potrebbe applicare 5.000 kN di forza di compressione, ovvero circa 500 tonnellate. La centralina idraulica che alimenta tale pressa funziona tipicamente a 250–350 bar e incorpora accumulatori idraulici per gestire le richieste di flusso di picco durante la corsa di formatura senza sovradimensionare il motore di azionamento. Gli accumulatori immagazzinano il fluido pressurizzato tra le corse e lo rilasciano rapidamente quando la pressa richiede la massima forza per un breve periodo. Ciò consente di dimensionare il motore HPU per la potenza media anziché per la potenza di picco, spesso riducendo le dimensioni del motore del 40–60% rispetto a un sistema senza accumulatori.

Attrezzature offshore e sottomarine

I dispositivi di prevenzione dello scoppio sottomarino (BOP) sui pozzi di petrolio e gas funzionano a profondità dove non è possibile l'accesso meccanico. La loro unità di potenza idraulica, spesso chiamata modulo di controllo sottomarino in questo contesto, deve chiudere i pistoni che sigillano il pozzo contro pressioni superiori a 690 bar (10.000 PSI). Gli arieti stessi richiedono forze di attuazione dell'ordine di decine di milioni di Newton. La ridondanza non è negoziabile: ogni HPU sottomarina incorpora più accumulatori di pressione indipendenti con sufficiente energia immagazzinata per far funzionare il BOP almeno due volte senza alcuna alimentazione di superficie, come previsto dalle normative internazionali sul controllo dei pozzi.

Attrezzature mobili per l'edilizia

Un escavatore da 50 tonnellate utilizza la pompa idraulica azionata dal motore come unità di potenza idraulica mobile che alimenta simultaneamente i circuiti del braccio, del braccio, della benna e di rotazione. Le pressioni di esercizio tipiche sono comprese tra 320 e 380 bar. Il solo cilindro della benna può generare 350–500 kN di forza di strappo, consentendo alla macchina di tagliare terreni compatti e duri come la roccia. I moderni escavatori utilizzano controlli elettronici di rilevamento del carico che monitorano la richiesta di pressione di ciascun circuito e regolano di conseguenza la cilindrata della pompa, mantenendo il motore in funzione vicino al suo picco di efficienza anziché trascinarsi a tutto gas contro un carico sovradimensionato.

Attuazione del controllo di volo aerospaziale

Gli aerei commerciali utilizzano sistemi idraulici che operano a 207 bar (3.000 PSI) – con alcune piattaforme più recenti che arrivano a 345 bar (5.000 PSI) – per spostare le superfici di controllo del volo contro carichi aerodinamici che possono raggiungere centinaia di kilonewton ad alta velocità. Le pompe azionate dal motore dell'aereo fungono da unità di potenza idraulica di bordo, integrate da pompe a motore elettrico e turbine ad aria compressa per il backup di emergenza. La forza qui non deve essere solo grande ma esattamente proporzionale all'input del pilota, motivo per cui gli attuatori elettroidrostatici (EHA) - unità di potenza idrauliche autonome integrate in ciascun attuatore - sono sempre più utilizzati sugli aerei fly-by-wire.

Perdite di forza nei sistemi idraulici e come minimizzarle

Nessun sistema idraulico è efficiente al 100%. Le perdite di forza ed energia si verificano in più punti e una centralina idraulica ben progettata affronta ogni fonte in modo sistematico.

Perdite per attrito viscoso nelle linee e nelle valvole

Quando l'olio scorre attraverso tubi, tubi flessibili e passaggi delle valvole, l'attrito viscoso consuma pressione. Questa caduta di pressione significa che l'attuatore riceve meno pressione di quella generata dall'HPU. La relazione Hagen-Poiseuille mostra che la caduta di pressione aumenta con la quarta potenza della velocità nel flusso laminare, il che significa che raddoppiando il diametro del tubo (e quindi riducendo la velocità del flusso) si riduce la resistenza di un fattore 16. Le linee idrauliche ben dimensionate limitano la velocità a 2–4 ​​m/s nelle linee di pressione e 1–2 m/s nelle linee di ritorno per mantenere le perdite per attrito al di sotto del 2–3% della pressione del sistema durante il normale funzionamento.

Perdite dovute a perdite attraverso guarnizioni e valvole

Tutti i cilindri e le valvole idraulici presentano perdite interne: olio che oltrepassa le guarnizioni e i giochi della bobina senza svolgere un lavoro utile. In un cilindro con guarnizioni usurate, le perdite interne consentono al pistone di spostarsi sotto carico e l'HPU deve compensare continuamente fornendo flusso aggiuntivo solo per mantenere la posizione. La perdita interna in una bombola sana è tipicamente di 1–5 ml/min alla pressione nominale ; le guarnizioni usurate possono aumentare questo valore fino a centinaia di ml/min, causando sia perdita di forza che surriscaldamento dell'HPU poiché l'olio deviato converte l'energia cinetica in calore senza spostare alcun carico.

Perdite termiche e variazioni di viscosità del fluido

La viscosità dell'olio idraulico diminuisce all'aumentare della temperatura. Alla temperatura operativa corretta (tipicamente 40–60°C), l'olio fornisce una lubrificazione adeguata e perdite controllabili. Al di sopra degli 80°C, la viscosità diminuisce drasticamente, le perdite aumentano, il degrado delle guarnizioni accelera e l'ossidazione inizia ad alterare la chimica dell'olio. Lo scambiatore di calore di una centralina idraulica mantiene la temperatura del fluido entro questo intervallo accettabile. Le HPU industriali sono generalmente dimensionate per respingere il 25-35% della potenza in ingresso sotto forma di calore in funzionamento continuo, a ricordare che una frazione significativa dell'energia meccanica investita nella pressurizzazione del fluido non raggiunge mai l'attuatore come forza utile.

Confronto della forza idraulica con tecnologie alternative

Comprendere cosa fanno i sistemi idraulici con la forza diventa più chiaro se confrontati con le alternative pneumatiche ed elettromeccaniche.

• Sistemi pneumatici funzionano a 6–10 bar rispetto ai 140–700 bar dell'idraulica. Per la stessa forza erogata, un cilindro pneumatico deve essere molto più grande, in genere 20-50 volte l'area del foro. La pneumatica funziona bene per compiti leggeri, veloci e ripetitivi, ma non può avvicinarsi alla densità di forza degli attuatori idraulici.
• Attuatori lineari elettrici (azionamento con vite a sfere o a rulli) possono raggiungere forze elevate con un controllo preciso della posizione ma sono limitate da vincoli termici sul motore. Un attuatore con vite a ricircolo di sfere che produce 500 kN in modo continuo richiederebbe un motore e un sistema di azionamento molte volte più grandi e più pesanti di un cilindro idraulico equivalente e di un HPU. Per i carichi di punta intermittenti, il divario si riduce significativamente quando gli accumulatori HPU vengono esclusi dal confronto.
• Attuatori elettroidraulici (EHA) combinano entrambe le tecnologie: un motore elettrico aziona una piccola pompa direttamente integrata nel corpo dell'attuatore, eliminando le linee idrauliche centrali. Queste unità autonome preservano il vantaggio della densità di forza dell'idraulica migliorando al tempo stesso l'efficienza energetica ed eliminando l'unità di potenza idraulica centralizzata per le architetture di attuazione distribuite.

La conclusione di questo confronto è che la moltiplicazione della forza idraulica rimane ineguagliata in termini di densità di potenza, ovvero il rapporto tra la forza erogata e il volume e il peso del sistema. Un cilindro idraulico che genera 1.000 kN potrebbe pesare 80 kg e occupare 0,04 m³. Un attuatore elettromeccanico equivalente peserebbe molte volte di più e occuperebbe molto più spazio.

Selezione di una centralina idraulica per un dato requisito di forza

La specifica di un'HPU per un requisito di forza noto segue una sequenza logica. Ogni passaggio si basa su quello precedente e gli errori iniziali nel calcolo si riversano in apparecchiature sovradimensionate o sottodimensionate.

1. Definire la forza massima richiesta su ciascun attuatore, comprese le forze dinamiche, l'attrito e i fattori di sicurezza (tipicamente 1,25–1,5 volte il carico calcolato).
2. Selezionare la pressione operativa — una pressione più elevata consente cilindri più piccoli ma richiede guarnizioni, raccordi e tubi flessibili più robusti. 200–250 bar è un punto di equilibrio industriale comune.
3. Calcolare l'alesaggio del cilindro richiesto utilizzando A = F ÷ P. Per 500 kN a 250 bar: A = 500.000 N ÷ 250 N/cm² = 2.000 cm², ottenendo un diametro del foro di circa 504 mm.
4. Determinare la portata richiesta in base alla velocità desiderata del cilindro: Q = A × v. Per un cilindro da 2.000 cm² con estensione a 0,05 m/s: Q = 2.000 cm² × 5 cm/s = 10.000 cm³/s = 600 litri/minuto.
5. Calcolare la potenza del motore di azionamento : P = (Q × pressione) ÷ efficienza. A 600 L/min e 250 bar con efficienza dell'85%: P ≈ (600/60 × 10⁻³ m³/s × 25.000.000 Pa) ÷ 0,85 ≈ 294 kW.
6. Dimensionare il serbatoio — una regola pratica comune è 3–5 volte la portata della pompa al minuto. Per una pompa da 600 l/min, il serbatoio sarebbe di 1.800–3.000 litri.
7. Valutare le esigenze di smaltimento del calore e specificare un dispositivo di raffreddamento in grado di gestire il 25–35% della potenza in ingresso sotto forma di calore in funzionamento continuo.

Questo approccio strutturato garantisce che la centralina idraulica fornisca esattamente la forza di cui l'applicazione ha bisogno, né più né meno, al livello di efficienza e affidabilità richiesto dall'ambiente operativo. HPU sovradimensionate sprecano energia e capitale; le unità sottodimensionate si surriscaldano, le valvole di sicurezza funzionano costantemente e si guastano prematuramente.

Misurazione e monitoraggio della forza nei sistemi idraulici

Poiché la pressione è direttamente proporzionale alla forza in un circuito idraulico, il monitoraggio della pressione del sistema fornisce dati sulla forza in tempo reale a basso costo. Un trasduttore di pressione montato vicino all'apertura del tappo di un cilindro legge la pressione che agisce sull'area del passaggio totale; moltiplicando per quell'area si ottiene la forza attualmente applicata. I moderni pannelli di controllo HPU integrano continuamente questa misurazione , visualizzando la forza in unità ingegneristiche e attivando allarmi o arresti se vengono superati i limiti di forza.

Per le applicazioni che richiedono una maggiore precisione della forza (prove di carico, macchine per prove sui materiali, banchi di prova strutturali), celle di carico dedicate in serie con l'asta del cilindro forniscono una misurazione diretta della forza indipendentemente dalle perdite di attrito nelle guarnizioni del cilindro o nei cuscinetti di guida. L'HPU riceve quindi un feedback a circuito chiuso e regola l'uscita della pressione per mantenere la forza comandata entro ±0,5% o migliore, a seconda della tecnologia della valvola e della regolazione del controller.

I sistemi di monitoraggio delle condizioni sulle HPU industriali monitorano la forza anche indirettamente attraverso i segnali di vibrazione, gli andamenti della temperatura e i calcoli dell'efficienza. Una pompa che produce 250 bar ma consuma il 20% di energia in più rispetto al suo valore di base suggerisce un'usura interna che sta riducendo l'efficienza volumetrica, il che significa che sempre più flusso bypassa internamente anziché svolgere lavoro. Cogliere tempestivamente questa tendenza previene il degrado esponenziale che porta a chiusure non pianificate.

Considerazioni sulla sicurezza nelle applicazioni idrauliche a forza elevata

La stessa moltiplicazione della forza che rende utile l’idraulica la rende anche pericolosa quando la forza viene rilasciata in modo incontrollabile. Un guasto a un tubo su un sistema a 350 bar rilascia energia immagazzinata a una velocità tale da poter iniettare fluido attraverso la pelle a distanze superiori a 15 cm, causando lesioni che appaiono minori esternamente ma richiedono un intervento chirurgico immediato per prevenire cancrena e amputazione dovute alla contaminazione dei tessuti profondi.

Oltre ai rischi di iniezione, il rilascio incontrollato di forza da un cilindro che supporta un carico pesante crea rischi meccanici catastrofici. Ogni centralina idraulica che serve un'applicazione di mantenimento del carico deve incorporare:

• Valvole di controbilanciamento o valvole di ritegno pilotate montate il più vicino possibile alle porte del cilindro fisicamente possibile
• Bloccaggi meccanici del carico o supporti strutturali per una tenuta sostenuta senza potenza idraulica
• Valvole limitatrici di pressione su entrambi i lati di ciascun cilindro per assorbire la dilatazione termica o i carichi d'urto
• Circuiti di scarico della pressione di emergenza che scaricano la pressione in modo sicuro in modo controllato durante le condizioni di arresto di emergenza
• Tubi assemblati con fattore di sicurezza di almeno 4:1 rispetto alla pressione di esercizio, con valori di scoppio superiori a 1.400 bar nei sistemi a 350 bar

La sicurezza della forza nell'idraulica è un requisito di progettazione, non un'opzione di retrofit. I sistemi progettati secondo i primi principi della trasmissione controllata della forza, con la centralina idraulica come fonte regolata e valvole, attuatori e linee opportunamente specificati come percorso controllato, funzionano in sicurezza per decenni. I sistemi che considerano la sicurezza secondaria rispetto al costo iniziale falliscono regolarmente in modi che feriscono gli operatori e distruggono le attrezzature.
