Come funziona la pressione idraulica? La guida completa

Come funziona la pressione idraulica: la risposta breve

La pressione idraulica funziona trasmettendo la forza attraverso un fluido chiuso e incomprimibile, quasi sempre olio, da un punto all'altro. Quando una pompa spinge il fluido in un sistema sigillato, la pressione aumenta e agisce allo stesso modo in tutte le direzioni su ogni superficie con cui entra in contatto. Tale pressione viene quindi diretta a un cilindro o motore, dove si riconverte in forza meccanica o rotazione. Il risultato è la capacità di spostare carichi enormi con attrezzature relativamente compatte.

Il principio alla base è la legge di Pascal: la pressione applicata a un fluido confinato viene trasmessa invariata attraverso quel fluido. In termini matematici, P = F/A, dove P è la pressione in pascal o psi, F è la forza applicata in newton o libbre e A è l'area in metri quadrati o pollici quadrati. Questa relazione significa che modificando l’area di un cilindro, un sistema può moltiplicare o ridurre drasticamente la forza, per lo stesso motivo per cui un tecnico di 70 kg che preme la maniglia di una piccola pompa può sollevare una pressa da 20 tonnellate.

Ogni sistema idraulico industriale, dalla pressa di fabbrica all'escavatore da costruzione, si basa sulla stessa catena di eventi: a Centralina idraulica (HPU) genera fluido pressurizzato, le valvole di controllo lo dirigono e gli attuatori lo convertono in lavoro. Comprendere ogni passaggio rivela perché l'idraulica rimane la scelta preferita ovunque siano importanti l'elevata densità di forza e il controllo preciso.

Legge di Pascal: la fisica dietro ogni sistema idraulico

Blaise Pascal formulò la sua legge della meccanica dei fluidi nel 1653, ma le sue implicazioni ingegneristiche divennero pienamente sfruttabili solo nel XIX e XX secolo con lo sviluppo di guarnizioni di precisione e tubi di acciaio ad alta resistenza. L'idea di base è sorprendentemente semplice: i liquidi non si comprimono in modo significativo alle normali pressioni di esercizio, quindi qualsiasi forza introdotta in un punto si propaga istantaneamente e uniformemente in ogni altro punto del sistema.

Considera un esempio base di due cilindri. Se applichiamo una forza di 100 N a un pistone con un'area di 1 cm², la pressione risultante è 100 N/cm² = 1 MPa. Collega quel piccolo cilindro tramite un tubo pieno di fluido a un cilindro più grande con un'area di 100 cm² e la stessa pressione di 1 MPa agisce sull'intera superficie di 100 cm², producendo una forza di uscita di 10.000 N. Il sistema ha moltiplicato la forza per un fattore pari a 100 senza alcun ulteriore apporto di energia. Il compromesso è lo spostamento: il pistone piccolo deve percorrere 100 mm per spostare il pistone grande di solo 1 mm. L'energia viene conservata; la forza viene amplificata a scapito della velocità e della corsa.

Questo principio di moltiplicazione della forza è il motivo per cui l’idraulica appare ovunque peso e compattezza contano insieme. Un cilindro pneumatico che funziona a 8 bar (0,8 MPa) produce una forza modesta perché la pressione dell'aria è limitata. Un cilindro idraulico che funziona a 250 bar (25 MPa), una tipica pressione operativa industriale, eroga una forza circa 30 volte maggiore a parità di diametro.

Componenti principali di un sistema idraulico

Un circuito idraulico completo è costituito da diversi componenti interdipendenti. Ognuno di essi svolge un ruolo specifico e la debolezza di qualsiasi collegamento (una guarnizione usurata, una valvola sottodimensionata, un serbatoio contaminato) riduce le prestazioni dell'intero sistema.

Serbatoio

Il serbatoio immagazzina il fluido di lavoro e consente alle bolle d'aria e al calore di dissiparsi prima che il fluido ricircoli. I serbatoi industriali sono dimensionati a circa 2-3 volte la portata al minuto della pompa per fornire un tempo di permanenza adeguato. Una pompa da 50 l/min generalmente si accoppia con un serbatoio da 100–150 l. Il serbatoio ospita anche filtri di sfiato, un vetro spia di livello, tappi di scarico e spesso un indicatore di temperatura, rendendolo il fulcro di monitoraggio dello stato del circuito.

Pompa idraulica

La pompa non crea direttamente pressione; crea flusso. La pressione si sviluppa solo quando il flusso incontra una resistenza: un carico, una valvola o un percorso bloccato. Tre tipi di pompe dominano le applicazioni industriali e mobili:

• Pompe a ingranaggi — semplice, economico, adatto a pressioni fino a circa 250 bar. Solo cilindrata fissa.
• Pompe a palette — più silenziose delle pompe ad ingranaggi, pressioni moderate fino a circa 175 bar, buon rendimento volumetrico.
• Pompe a pistoni — massima efficienza, capacità di 350–700 bar, cilindrata variabile possibile, preferita per usi industriali e mobili impegnativi.

Le pompe a pistoni a cilindrata variabile sono particolarmente preziose in una centralina idraulica perché riducono automaticamente la potenza quando la domanda diminuisce, riducendo il consumo di energia e la generazione di calore durante i cicli a carico parziale.

Valvole di controllo

Le valvole sono il sistema nervoso di un circuito idraulico. Le valvole di controllo direzionale (DCV) instradano il flusso verso qualsiasi attuatore ne abbia bisogno. Le valvole limitatrici di pressione (PRV) limitano la pressione massima del sistema, in genere impostata al 10-15% al ​​di sopra della pressione operativa di picco, per proteggere i componenti dal sovraccarico. Le valvole di controllo del flusso misurano la velocità con cui il fluido entra o esce da un attuatore, controllando direttamente la velocità dell'attuatore. Le valvole di ritegno impediscono il riflusso. Le valvole proporzionali e servo aggiungono un controllo elettronico preciso, consentendo la regolazione della posizione o della forza a circuito chiuso con una ripetibilità di posizionamento migliore di 0,01 mm nelle applicazioni di precisione.

Attuatori

Gli attuatori riconvertono l'energia idraulica in lavoro meccanico. I cilindri lineari producono forza di spinta o di trazione; i motori idraulici rotativi producono coppia e rotazione. La forza in uscita del cilindro è calcolata come F = P × A, quindi si sviluppa un cilindro con alesaggio di 100 mm (area ≈ 78,5 cm²) funzionante a 200 bar (20 MPa) circa 157.000 N – o 16 tonnellate – di forza di spinta . Quel livello di forza proveniente da un servomotore elettrico di dimensioni equivalenti richiederebbe un motore molte volte più grande e più pesante.

Filtri e condizionamento dei fluidi

Secondo i dati del settore dell’energia fluida, la contaminazione è la principale causa di guasto dei componenti idraulici: responsabile di circa il 70-80% di tutti i guasti prematuri. I filtri della linea di ritorno, i filtri di aspirazione e i sistemi di filtrazione del circuito renale off-line mantengono i livelli di pulizia. Le applicazioni con servovalvole richiedono in genere una classe di pulizia ISO 16/14/11 o superiore, il che significa meno di 1.300 particelle più grandi di 4 µm per millilitro di fluido.

Cos'è una centralina idraulica e perché è importante

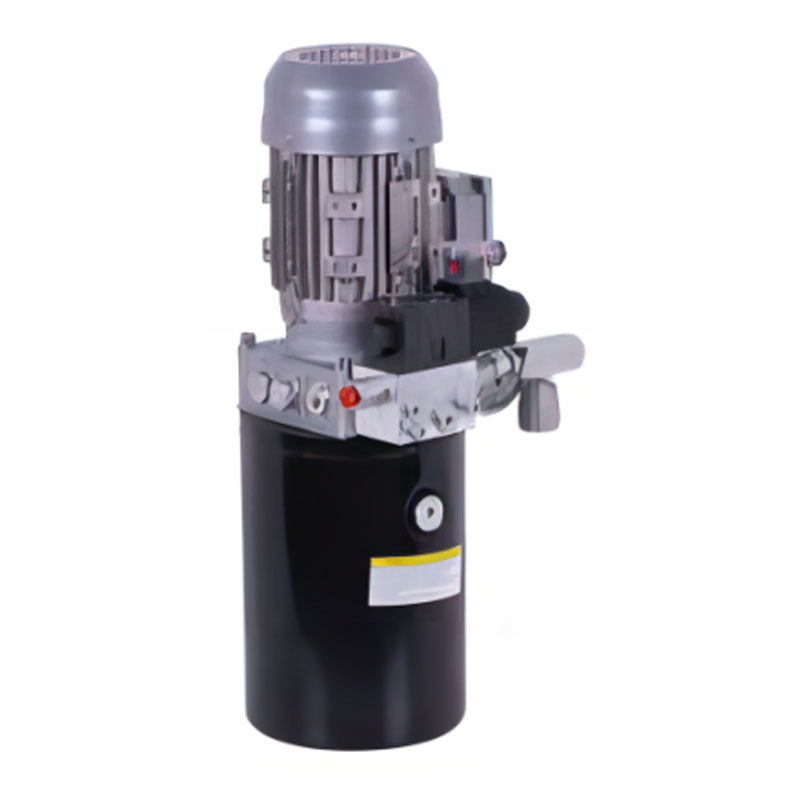

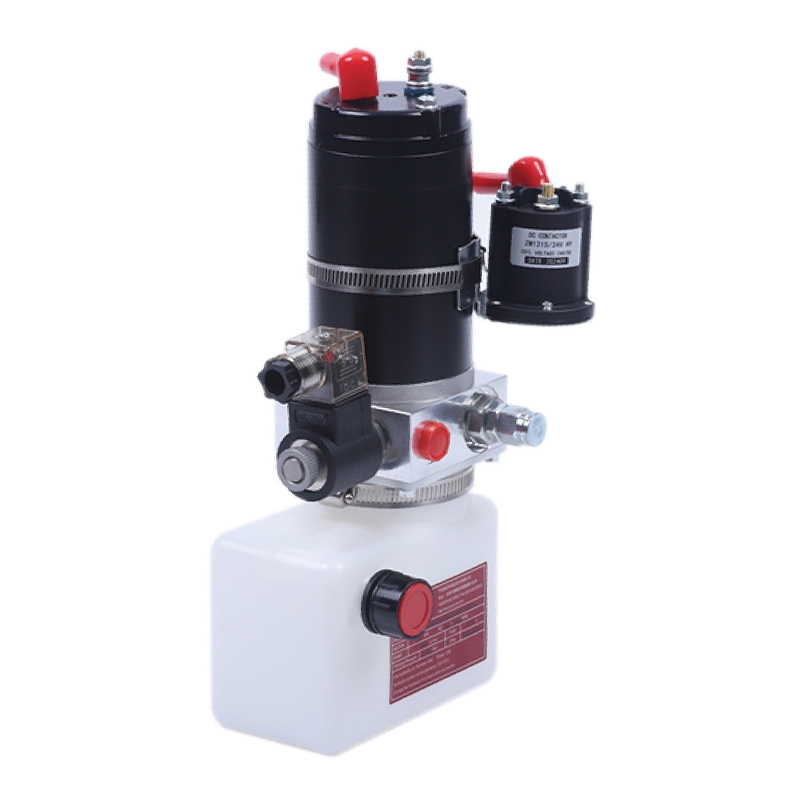

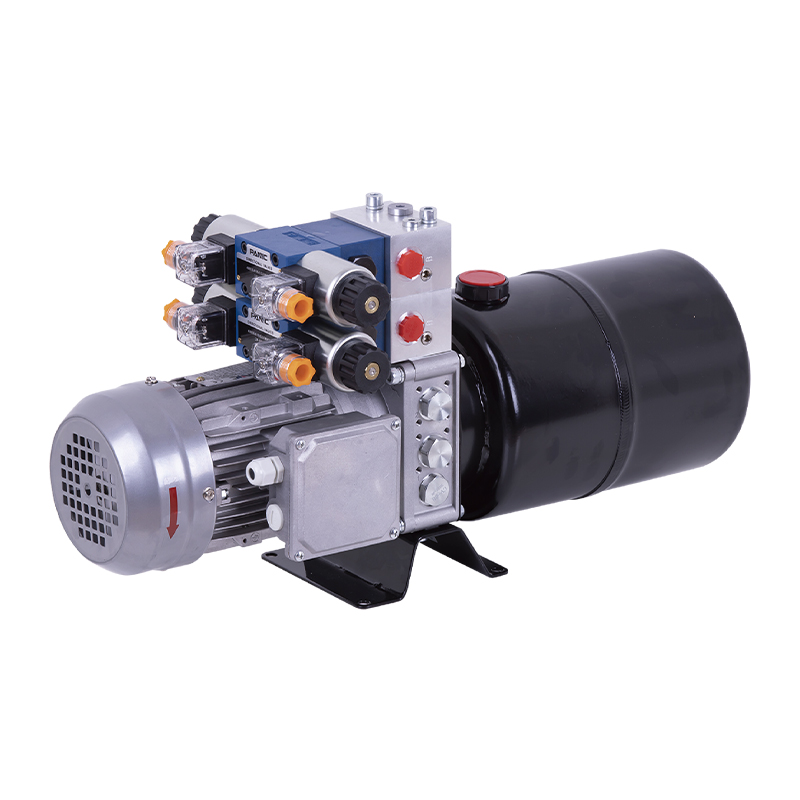

A Unità di potenza idraulica (HPU) - a volte chiamato gruppo idraulico - è un gruppo autonomo che integra serbatoio, pompa, motore primo (motore elettrico o motore a combustione), valvola limitatrice di pressione, filtro, scambiatore di calore e strumentazione in un'unica unità confezionata. Invece di disperdere questi componenti sul telaio della macchina, l'HPU li consolida in un unico sistema ingegnerizzato che può essere installato, mantenuto e sostituito come un'unità.

Le HPU spaziano da unità compatte da banco che producono 1-5 kW e funzionano a 70-150 bar fino a unità di potenza industriali multi-megawatt che azionano presse per acciaierie a pressioni superiori a 400 bar. Una centralina idraulica industriale di fascia media potrebbe accoppiare un motore elettrico da 30 kW con una pompa a pistoni assiali da 45 cc/giro, un serbatoio da 200 litri, uno scambiatore di calore raffreddato ad acqua che mantiene la temperatura dell'olio a 45–55°C e un filtro sulla linea di ritorno da 10 µm, il tutto montato su un telaio di base in acciaio verniciato a polvere con vassoio di raccolta integrato.

Specifiche chiave da valutare quando si seleziona un HPU

La progettazione dell'HPU implica anche scelte sulla ridondanza. I processi critici (sistemi di controllo di piattaforme offshore, laminatoi per acciaierie, attrezzature di supporto a terra per aerei) spesso utilizzano centraline idrauliche duplex con due pompe, di cui una è operativa e l'altra è in attesa di commutazione automatica. I costi dei tempi di inattività in tali ambienti possono superare le decine di migliaia di dollari l'ora, rendendo la ridondanza economicamente razionale anche a fronte di notevoli costi di capitale.

Come la pressione si accumula, si stabilizza e viene controllata

Comprendere il comportamento dinamico della pressione, non solo la formula statica, è essenziale per chiunque progetti o risolva i problemi dei sistemi idraulici. La pressione non si accende semplicemente. Si alza, raggiunge il picco, oscilla e si stabilizza secondo schemi che dipendono dal tipo di pompa, dalla velocità di risposta della valvola, dalla lunghezza della linea e dalla comprimibilità del fluido.

Picchi di pressione e colpi d'ariete

Quando una valvola direzionale si chiude rapidamente, la quantità di moto del fluido in movimento non può andare da nessuna parte. Il risultato è un transitorio di pressione – un picco – che può raggiungere 2-5 volte la pressione operativa a regime in meno di 5 millisecondi. Un sistema funzionante a 200 bar può rilevare picchi transitori superiori a 500 bar. Questi picchi affaticano i raccordi dei tubi flessibili, rompono i blocchi del collettore e distruggono le guarnizioni nel corso di cicli ripetuti. I progettisti li contrastano con accumulatori di pressione (che assorbono il picco di energia), valvole a chiusura lenta o valvole di ritegno pilotate con velocità di apertura controllate.

Il ruolo della valvola limitatrice di pressione

Ogni sistema idraulico deve avere una valvola limitatrice di pressione (PRV) impostata al di sotto della pressione nominale del componente più debole. Se un attuatore raggiunge la fine della corsa con la pompa ancora in funzione, altrimenti la pressione aumenterebbe fino alla rottura di qualcosa. La PRV si apre quando la pressione supera il valore impostato, bypassando il flusso di ritorno al serbatoio. Questa non è una condizione operativa normale: una PRV che si apre continuamente spreca energia sotto forma di calore e segnala un problema di progettazione del sistema o operativo. La progettazione corretta instrada il flusso PRV solo durante eventi di sovraccarico reali, mantenendolo chiuso per la maggior parte del tempo.

Accumulatori: accumulo di energia idraulica

Un accumulatore idraulico è un recipiente a pressione contenente un gas precaricato (quasi sempre azoto) separato dal fluido idraulico da una camera d'aria, un pistone o un diaframma. Quando la pressione del sistema supera la precarica del gas, il fluido comprime il gas e immagazzina energia. Quando la pressione diminuisce, durante un picco di domanda o un guasto della pompa, il gas si espande e spinge nuovamente il fluido nel circuito. Gli accumulatori svolgono tre funzioni principali: accumulo di energia per l'integrazione della domanda di picco, alimentazione di pressione di emergenza per l'attivazione di un arresto sicuro e smorzamento delle pulsazioni. Un accumulatore a sacca da 20 L precaricato a 150 bar può fornire un breve supplemento di flusso di 8-12 L alla pressione del sistema, sufficiente per completare un movimento della valvola critico per la sicurezza anche dopo la perdita della pompa.

Fluido idraulico: il mezzo che fa funzionare tutto

Il fluido in un sistema idraulico non è semplicemente un mezzo di trasmissione della forza. Lubrifica contemporaneamente ogni superficie mobile all'interno della pompa, delle valvole e degli attuatori, allontana il calore dai punti caldi, protegge le superfici metalliche dalla corrosione e sospende le particelle contaminanti finché non raggiungono un filtro. Scegliere il fluido sbagliato o lasciarlo degradare distrugge i componenti più velocemente di quasi ogni altro singolo fattore.

Viscosità e sua dipendenza dalla temperatura

La viscosità è la proprietà più critica del fluido. La maggior parte delle centraline idrauliche industriali specificano l'olio minerale ISO VG 46, un grado di viscosità di 46 centistoke (cSt) a 40°C. Quando la temperatura sale a 80°C la viscosità scende a circa 12 cSt; a 20°C può essere 100 cSt o superiore. Il funzionamento al di sotto della viscosità minima provoca il contatto metallo-metallo e una rapida usura; il funzionamento al di sopra della viscosità massima provoca cavitazione, risposta lenta e vuoto elevato all'ingresso della pompa. La maggior parte dei sistemi punta a 25–54 cSt all'ingresso della pompa per un equilibrio ottimale.

Tipi di fluidi e loro applicazioni

• Olio minerale (ISO VG 32–68) — il più comune, con buon potere lubrificante e stabilità, economico, non resistente al fuoco.
• Acqua glicole (HF-C) — resistente al fuoco, utilizzato in prossimità di forni e macchine per pressofusione, riduce la durata della pompa del 30–40% rispetto all'olio minerale.
• Estere fosforico (HF-D) — eccellente resistenza al fuoco, utilizzata negli aerei e nella produzione di energia; richiede materiali di tenuta speciali (EPDM, PTFE) e una gestione dedicata dei fluidi.
• Esteri biodegradabili (HETG, HEES) — utilizzato in aree sensibili dal punto di vista ambientale come la silvicoltura, l'ambiente marino e la lavorazione alimentare; biodegrada nell'arco di 28 giorni nel suolo; tipicamente 3–5 volte il costo dell’olio minerale.
• Fluidi ad alto contenuto di acqua (HWCF, 95% acqua) — Costo molto basso e resistente al fuoco, ma la scarsa capacità lubrificante richiede una riduzione della potenza dei componenti e una frequente sostituzione del fluido.

Contaminazione e monitoraggio dei fluidi

Contatori di particelle, sensori di umidità e analizzatori di viscosità vengono ora regolarmente installati su centraline idrauliche più grandi come parte dei programmi di monitoraggio delle condizioni. I contatori di particelle online che campionano il fluido della linea di ritorno possono rilevare il deterioramento del cuscinetto della pompa settimane prima che si guasti in modo catastrofico, traducendosi in finestre di manutenzione pianificate anziché in arresti di emergenza. Il contenuto di acqua superiore allo 0,05% nell'olio minerale emulsiona il fluido, distrugge la pellicola d'olio sulle superfici dei cuscinetti e favorisce la ruggine. È stato dimostrato che anche 500 ppm (0,05%) di acqua riducono la durata a fatica dei cuscinetti a rulli fino al 75%.

Tipi di sistemi idraulici e come differiscono

Non tutti i sistemi idraulici sono configurati allo stesso modo. L'architettura del circuito determina l'efficienza dell'utilizzo dell'energia, la reattività del sistema e il modo in cui gestisce le richieste simultanee di più attuatori.

Sistemi a centro aperto e sistemi a centro chiuso

In un sistema a centro aperto, il fluido circola continuamente nel serbatoio attraverso le valvole direzionali quando nessun attuatore è in movimento. Questo è semplice ed economico ma spreca continuamente energia. In un sistema a centro chiuso, la potenza della pompa non è utile quando gli attuatori sono inattivi, quindi la pompa deve essere scaricata, arrestata o il sistema deve essere dotato di una pompa a cilindrata variabile con compensazione della pressione che riduce la potenza a un flusso vicino allo zero. Le moderne HPU industriali utilizzano quasi esclusivamente circuiti a centro chiuso con pompe a cilindrata variabile , riducendo il consumo energetico in inattività del 60-85% rispetto alle alternative a centro aperto a cilindrata fissa.

Sistemi di rilevamento del carico

Un sistema idraulico con rilevamento del carico (LS) monitora continuamente la pressione richiesta dall'attuatore con la richiesta più elevata e comanda alla pompa di fornire pressione e flusso appena sufficienti per soddisfare tale richiesta più un piccolo margine (tipicamente 15-25 bar sopra la pressione di carico). La pompa non funziona mai più del necessario. I sistemi di rilevamento del carico sono standard sulle moderne attrezzature mobili - escavatori, gru, macchine agricole - dove il carico varia notevolmente da secondo a secondo e l'efficienza del carburante incide direttamente sull'economia operativa. Un escavatore con rilevamento del carico può consumare il 15-25% in meno di carburante rispetto a una macchina equivalente a pressione fissa nello stesso ciclo di lavoro.

Sistemi elettroidraulici

I sistemi elettroidraulici sostituiscono l'attuazione meccanica o pilota-idraulica delle valvole con solenoidi elettronici, valvole proporzionali o servovalvole controllate da PLC o controller di movimento dedicati. Ciò consente profili di forza e posizione programmabili, registrazione dati, diagnostica dei guasti e integrazione con le reti di automazione del settore. Nelle macchine per lo stampaggio a iniezione, il servocomando elettroidraulico mantiene la pressione di iniezione entro ±1 bar dal setpoint e la posizione entro 0,05 mm: funzionalità che trasformano la qualità e la ripetibilità del prodotto. L'unità di potenza idraulica in queste installazioni incorpora tipicamente motori di azionamento a velocità variabile (VSD), dove la velocità del motore elettrico segue direttamente la richiesta, riducendo ulteriormente il consumo di energia del 30-50% rispetto ai progetti HPU a velocità fissa.

Applicazioni del mondo reale in cui la pressione idraulica è indispensabile

La pressione idraulica è presente in una gamma di settori più ampia di quanto la maggior parte delle persone creda. La densità di forza e la controllabilità fornite dall’idraulica semplicemente non sono replicate da nessun’altra tecnologia a costi e dimensioni comparabili.

• Edilizia e movimento terra — Un escavatore da 20 tonnellate utilizza una pressione idraulica a 350 bar per esercitare oltre 150 kN di forza di scavo. L'intero set di funzioni di braccio, avambraccio, benna e rotazione è azionato da un'unica centralina idraulica integrata nel telaio della macchina.
• Pressatura e formatura industriale — Le presse idrauliche per la formatura dei metalli operano da 100 a 80.000 tonnellate di forza. Una pressa per forgiatura da 5.000 tonnellate è fisicamente impossibile con qualsiasi altra tecnologia di dimensioni equivalenti.
• Petrolio e gas offshore — I sistemi di controllo idraulico sottomarino funzionano fino a 690 bar per azionare dispositivi di prevenzione degli scoppi e valvole ad albero di Natale a profondità d'acqua superiori a 3.000 m. L'HPU di superficie è progettata con ridondanza completa e monitoraggio continuo.
• Aviazione e aerospaziale — I sistemi idraulici degli aerei commerciali normalmente funzionano a 207 bar (3.000 psi), mentre gli aerei di nuova generazione si spostano a 345 bar (5.000 psi) per ridurre il peso del tubo e dell'attuatore. Le superfici di controllo del volo, il carrello di atterraggio e i freni dipendono tutti dalla pressione idraulica.
• Lavorazione acciaio e metalli — I laminatoi utilizzano il controllo idraulico del gap (HGC) per mantenere il gap tra i cilindri entro 10 µm, controllando direttamente lo spessore del nastro. Le HPU per laminatoi possono erogare 1.000–5.000 l/min a 250–350 bar.
• Marina e cantieristica — I sistemi di timoneria delle grandi navi utilizzano cilindri idraulici per girare timoni che pesano centinaia di tonnellate. I sistemi di copertura dei boccaporti e di gru sulle navi mercantili sono interamente azionati idraulicamente.
• Stampaggio ad iniezione — Le forze di chiusura idrauliche sulle grandi macchine per lo stampaggio a iniezione raggiungono le 5.000 tonnellate o più, mantenendo le metà dello stampo chiuse contro la pressione di iniezione della plastica fusa fino a 2.000 bar.

Problemi comuni di pressione idraulica e loro cause principali

Quando un sistema idraulico presenta prestazioni inferiori o si guasta, i sintomi spesso sembrano simili in superficie – attuatori lenti, movimenti irregolari, rumore eccessivo, surriscaldamento – ma le cause profonde sono diverse. Una diagnosi errata porta alla sostituzione di componenti costosi che non rappresentano il vero problema.

Pressione bassa o instabile

Le possibili cause includono una pompa usurata con perdite interne elevate (controllare l'efficienza volumetrica: qualsiasi valore inferiore all'85% su una pompa a pistone indica usura), una valvola limitatrice di pressione impostata su un valore troppo basso o bloccata parzialmente aperta, usura interna della bobina della valvola che consente perdite trasversali o guasto della guarnizione del cilindro che bypassa il fluido dal lato ad alta pressione del pistone al lato dell'asta. Un test sistematico della pressione in ogni fase del circuito (uscita della pompa, post-valvola, attuatore) isola rapidamente il guasto.

Calore eccessivo

Il fluido idraulico superiore a 65–70°C si degrada rapidamente. La vita del fluido si dimezza ogni 10°C che aumenta sopra i 60°C. La generazione di calore è sempre causata dalla caduta di pressione attraverso una restrizione: una valvola parzialmente chiusa, un filtro intasato, una linea sottodimensionata o una valvola di sicurezza che si apre troppo spesso. Se lo scambiatore di calore funziona continuamente alla sua capacità, il sistema ha un problema fondamentale di efficienza energetica , non solo un problema di raffreddamento. Le pompe a cilindrata variabile, i controlli con rilevamento del carico e le linee adeguatamente dimensionate affrontano la causa principale; l'aggiunta di un dispositivo di raffreddamento più grande tratta solo il sintomo.

Cavitazione e Aerazione

La cavitazione si verifica quando la pressione locale del fluido scende al di sotto della pressione di vapore, formando bolle di vapore che implodono violentemente quando la pressione viene ripristinata, generando un rumore simile alla ghiaia in un barattolo di latta ed erodendo le superfici metalliche a velocità di diversi micron all'ora. L'aerazione introduce bolle d'aria dalla schiuma del serbatoio, da un giunto della linea di aspirazione che perde o da un livello del fluido basso. Entrambe le condizioni distruggono rapidamente le pompe e causano un comportamento spugnoso e imprevedibile dell'attuatore. Il vuoto all'ingresso della pompa superiore a 0,3 bar (225 mmHg) è un affidabile indicatore precoce del rischio di cavitazione incipiente.

Perdita esterna

Il guasto delle guarnizioni delle guarnizioni dell'asta del cilindro, dei raccordi dei tubi flessibili e delle superfici del corpo della valvola è il problema idraulico più visibile. Anche una piccola perdita esterna – 1 goccia al secondo – ammonta a circa 2-3 litri al giorno e a oltre 700 litri all’anno. Oltre al costo del fluido, le perdite esterne creano rischi di incendio (l'olio nebulizzato su una superficie calda si accende a circa 150°C per l'olio minerale), contaminazione ambientale e pericolo di scivolamento. La maggior parte dei guasti alle tenute è riconducibile a transitori di pressione eccessivi, fluido contaminato che attacca gli elastomeri delle tenute o selezione errata del materiale di tenuta per il tipo di fluido.

Efficienza energetica nelle moderne centrali idrauliche

L’idraulica è stata storicamente criticata per la scarsa efficienza energetica rispetto agli azionamenti elettrici. Questa critica era valida per i sistemi a cilindrata fissa e velocità fissa in cui la pompa funzionava a piena capacità indipendentemente dalla domanda. I moderni progetti di centraline idrauliche hanno colmato sostanzialmente questo divario attraverso pompe a cilindrata variabile, motori di azionamento a velocità variabile, controlli di rilevamento del carico e circuiti rigenerativi.

Un azionamento idraulico a velocità variabile servocontrollato, che combina un servomotore con una pompa a cilindrata fissa, può eguagliare l'efficienza energetica di un azionamento elettrico diretto su molti cicli di lavoro mantenendo la densità di forza, la conformità e la tolleranza al sovraccarico dell'impianto idraulico. Nello stampaggio a iniezione, i progetti di retrofit VSD-HPU mostrano costantemente un risparmio energetico del 40–60% rispetto alle installazioni HPU preesistenti a velocità fissa, con periodi di ammortamento di 18–36 mesi.

I circuiti idraulici rigenerativi recuperano l'energia durante la retrazione del cilindro, particolarmente utile nelle applicazioni di presse verticali in cui un pistone pesante scende per gravità. Indirizzando il flusso di ritorno attraverso un motore idraulico collegato all'albero della pompa, i sistemi recuperano il 20-40% dell'energia potenziale che un circuito convenzionale scaricherebbe semplicemente sotto forma di calore attraverso una valvola di sicurezza.

Anche l’accumulatore idraulico gioca un ruolo di efficienza: Immagazzinando energia durante i periodi di bassa domanda e rilasciandola durante i picchi di domanda, un accumulatore di dimensioni adeguate consente a un'HPU più piccola ed efficiente di servire lo stesso carico di picco, riducendo contemporaneamente sia i costi di capitale che i costi energetici di esercizio.

Pratiche di manutenzione che prolungano la durata del sistema idraulico

Un sistema idraulico ben mantenuto raggiunge regolarmente 20-30 anni di vita produttiva. I sistemi trascurati si guastano prematuramente, spesso con costosi danni collaterali: una pompa cavitante che distrugge le valvole a valle nello stesso evento di guasto, o una servovalvola contaminata che riga il proprio foro e trasmette i trucioli abrasivi al componente successivo.

1. Campionamento e analisi dei fluidi ogni 500–1.000 ore di funzionamento — il numero di particelle, il contenuto di acqua, la viscosità, il numero di acido e le concentrazioni di metalli soggetti a usura raccontano l'intera storia delle condizioni prima che i problemi diventino fallimenti.
2. Sostituzione dell'elemento filtrante sull'indicatore della pressione differenziale, non solo in base a un programma di calendario — un sistema con carico leggero può funzionare per 2.000 ore tra una modifica e l'altra; un sistema molto carico potrebbe richiedere modifiche dopo 500 ore.
3. Serbatoio inspection and cleaning at every major fluid change — fanghi e vernici si accumulano sulle pareti del serbatoio e sui tappi di scarico, rilasciando particelle nel fluido fresco.
4. Ispezione del tubo ogni 6 mesi — il tubo idraulico ha una durata a fatica limitata, indipendentemente dall'aspetto. La maggior parte dei produttori consiglia una durata massima di 6 anni dalla data di produzione o 4 anni di servizio, a seconda di quale evento si verifichi per primo.
5. Test annuale della valvola limitatrice di pressione — I PRV possono andare alla deriva, attaccarsi o vibrare. Una PRV che apre 20 bar al di sotto del setpoint spreca energia e limita le prestazioni del sistema; quello che rimane chiuso consente la sovrapressione del sistema durante lo stallo dell'attuatore.
6. Immagine termica durante il funzionamento — le termocamere a infrarossi identificano rapidamente i punti caldi in corrispondenza di valvole parzialmente bloccate, raccordi ad alta resistenza o incrostazioni dello scambiatore di calore che i termometri da soli non sono in grado di localizzare.

La manutenzione proattiva su una centralina idraulica è quasi sempre più economica della riparazione reattiva. La sostituzione di una pompa su un HPU da 200 kW potrebbe costare £ 8.000-15.000 in componenti e manodopera. La perdita di produzione durante i tempi di inattività non pianificati in attesa di componenti e ingegneri supera comunemente le 50.000 sterline al giorno nelle industrie a processo continuo, rendendo anche i programmi di manutenzione preventiva aggressivi altamente convenienti.
