Spiegazione del raffreddamento a liquido
Che cos'è il raffreddamento CDU e perché è importante in questo momento
Raffreddamento CDU: la pratica di utilizzare a Unità di distribuzione del liquido refrigerante per regolare la temperatura, la pressione e il flusso del refrigerante liquido all'interno di un data center: è passato da un'opzione di nicchia all'architettura predefinita per qualsiasi struttura che gestisce carichi di lavoro di intelligenza artificiale o di elaborazione ad alte prestazioni. La risposta è semplice: il raffreddamento ad aria raggiunge un massimo di circa 8 kW per rack, mentre i moderni rack di addestramento AI che eseguono cluster GPU di prossima generazione superano abitualmente i 130 kW per rack, con alcune implementazioni raffreddate a liquido che operano oltre 250 kW per rack (Aulank Pump, 2026). Una CDU colma il divario tra il calore generato dall'hardware IT e il sistema idrico dell'impianto che, in ultima analisi, respinge tale calore verso il mondo esterno.
Fondamentalmente, una CDU crea un circuito secondario isolato, separato dall'acqua refrigerata dell'impianto, e fa circolare il refrigerante attraverso piastre fredde montate direttamente su CPU e GPU. Il calore assorbito dal refrigerante passa attraverso uno scambiatore di calore a piastre interno e ritorna nel circuito dell'impianto. La CDU gestisce inoltre la gestione del punto di rugiada, la filtrazione, il bilanciamento del flusso e il rilevamento delle perdite. Senza una CDU correttamente dimensionata e messa in servizio, un rack raffreddato a liquido non può funzionare in sicurezza.
$ 1,82 miliardi Valore di mercato CDU previsto entro il 2032 (CAGR 23,5%)
250 chilowatt Carico termico per rack in cluster AI ad alta densità (2026)
2,6 MW Capacità massima delle nuove piattaforme CDU di classe enterprise (DCX, 2026)
Come funziona il raffreddamento CDU: il circuito idraulico completo
Per comprendere il raffreddamento delle CDU è necessario comprendere che ogni installazione coinvolge almeno due circuiti di fluido distinti. Il circuito primario, spesso chiamato Facility Water System (FWS), è alimentato dai refrigeratori o dalle torri di raffreddamento dell'edificio. Il circuito secondario, chiamato Tecnologia Cooling System (TCS), è il circuito che tocca effettivamente le apparecchiature IT. La CDU si trova nell'interfaccia.
La relazione di ciclo primario e secondario
I due circuiti sono isolati idraulicamente da uno scambiatore di calore a piastre all'interno della CDU. Questo isolamento non è negoziabile: l'acqua dell'impianto spesso contiene prodotti chimici per il trattamento, particolato o variazioni di pressione che potrebbero danneggiare le piastre fredde o le interfacce dei chip. Lo scambiatore di calore a piastre interno della CDU consente il trasferimento del calore dal lato TCS al lato FWS senza alcuna miscelazione di fluidi. Secondo le linee guida ASHRAE citate nei white paper di numerosi produttori di CDU, la temperatura di fornitura del TCS deve essere mantenuta sopra il punto di rugiada del data center per evitare la formazione di condensa sui componenti elettronici: in genere 17–22°C a seconda delle condizioni ambientali.

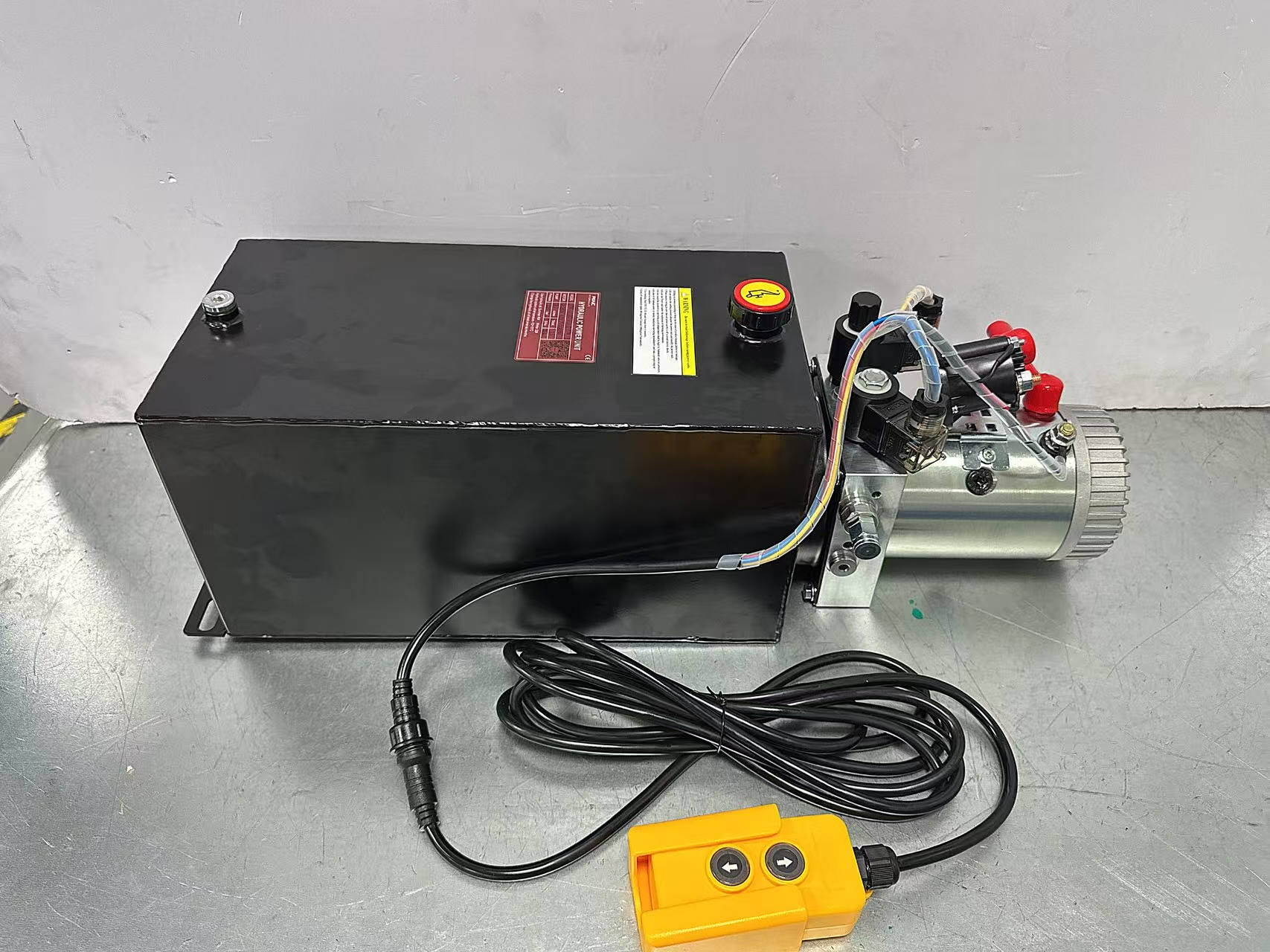

La forza di pompaggio che spinge il refrigerante attraverso il circuito secondario deriva da ciò che gli ingegneri comunemente chiamano a Centralina idraulica DC — un gruppo compatto che combina un motore CC senza spazzole, una girante o una pompa di tipo vortex e un controller di azionamento a frequenza variabile (VFD). Nei moderni progetti di CDU in-rack, lo spazio viene misurato in unità rack (U) e le note tecniche pubblicate da Panasonic descrivono il montaggio di tre gruppi pompa all'interno di uno spazio interno di 4U (178 mm), erogando comunque 70 litri al minuto di flusso: un miglioramento del 75% rispetto ai precedenti progetti da 40 L/min ottenuto attraverso l'analisi del campo magnetico e l'ottimizzazione della dinamica dei fluidi (Panasonic, 2025).
L’approccio delle unità di potenza idrauliche CC prevale sui progetti di motori CA nel 2025-2026 per tre motivi. Innanzitutto, i motori CC senza spazzole eliminano l'usura del commutatore che riduce la durata operativa negli ambienti dei data center ad elevata umidità. In secondo luogo, il controllo a velocità variabile, disponibile tramite segnali analogici PWM o 0-10 V, consente al controller CDU di modulare il flusso con precisione in risposta alle variazioni della temperatura del chip senza far funzionare le pompe a piena potenza durante i periodi di basso carico. In terzo luogo, la compatibilità del bus a 12 V CC e 48 V CC significa che il gruppo pompa può attingere direttamente dalla distribuzione dell'alimentazione del rack del server senza la necessità di un trasformatore step-down CA separato (Moog CoreMotion, 2025).
I progetti con azionamento magnetico (costruzione senza tenuta) sono sempre più obbligatori nei circuiti secondari direct-to-chip perché qualsiasi perdita di fluido adiacente all'elettronica sotto tensione è un evento di perdita dell'hardware piuttosto che un problema di gestione. La guida alla selezione 2026 di Aulank Pump documenta che i progetti centrifughi con tenuta meccanica sono "sempre più assenti dai nuovi progetti CDU" dati i tassi di guasto delle tenute inaccettabili sui circuiti secondari pressurizzati a 4-6 bar.
Filtrazione, sensori e controllo intelligente
Oltre alla pompa e allo scambiatore di calore, una CDU integra diversi sottosistemi. Le cartucce di filtraggio con dimensioni comprese tra 0,2 e 50 micron rimuovono le particelle che altrimenti rigarebbero i microcanali della piastra fredda o bloccherebbero gli orifizi del collettore. I sensori di pressione, temperatura e pressione differenziale su entrambi i lati dello scambiatore di calore alimentano un PLC o un controller integrato. Questo controller esegue gli algoritmi a circuito chiuso che impostano la velocità della pompa, modulano le valvole di controllo e attivano gli allarmi antincendio se viene rilevata un'escursione del punto di rugiada o una perdita. Le piattaforme aziendali come la linea DCX ECDU supportano le interfacce OPC UA, MQTT, BACnet IP e SNMP, consentendo alla CDU di integrarsi direttamente con i sistemi di gestione degli edifici (BMS) o le piattaforme di gestione delle infrastrutture dei data center (DCIM) (DCX, 2026).
Tipi di configurazioni di raffreddamento della CDU
Il raffreddamento della CDU non è un singolo prodotto; abbraccia un'ampia gamma di fattori di forma personalizzati in base alla densità dei rack, allo spazio disponibile e all'infrastruttura idrica della struttura esistente. Le tre configurazioni dominanti nel 2025-2026 sono CDU in rack, CDU in fila e skid CDU centralizzati.
■
CDU nel rack
Installato direttamente all'interno del rack del server, in genere in uno chassis da 4U a 8U nella parte inferiore o posteriore. Ideale per il raffreddamento localizzato di un singolo rack. I gruppi pompa Panasonic rappresentano una scelta di componenti leader per questo formato. La capacità è tipicamente di 30-200 kW per unità. Ideale per gli inquilini di colocation che non possono modificare l'infrastruttura delle strutture condivise.
■
CDU in fila
Posizionato alla fine o tra file di scaffalature, serve più scaffalature attraverso una rete di distribuzione molteplice. Questo è il formato utilizzato dalla maggior parte delle piattaforme CDU aziendali, tra cui Eaton ROL2300 (fino a 2,3 MW) e la serie DCX ECDU (da 600 kW a 2,6 MW). I gruppi pompa ridondanti (N 1 o 2N) sono standard. Adatto per sale dati aziendali su vasta scala e di grandi dimensioni.
■
Skid CDU centralizzato
Un grande skid idraulico preassemblato installato in una sala meccanica o in un corridoio tecnico, a servizio di un'intera sala dati o zona di raffreddamento. Gli skid centralizzati di Supreme Integrated Technology, ad esempio, utilizzano gruppi pompa-motore doppi da 125 HP con VFD Danfoss e scambiatori di calore appositamente realizzati. La capacità può raggiungere 5–8 MW se abbinata a Facility Distribution Unit (FDU) a livello di struttura. Ottimale per costruzioni greenfield su vasta scala.
Confronto dei tipi di configurazione di raffreddamento della CDU in base ai parametri di implementazione chiave | Configurazione | Capacità tipica | Migliore applicazione | Tipo pompa comune | Modello di ridondanza |
| CDU nel rack | 30–200 kW | Rack singolo, colocation | DC senza spazzole, azionamento magnetico | N.1 gruppi pompa |
| CDU in fila | 200 kW – 2,6 MW | Multirack, aziendale, HPC | Centrifugo/controllato da VFD | 2×50% o N1 |
| Skid centralizzato | 2,5 MW – 8 MW | Iperscala, interi data hall | Centrifuga ad alta HP, Danfoss VFD | 2N o percorsi primari doppi |
Selezione di centraline idrauliche CC per sistemi di raffreddamento CDU
La scelta della giusta unità di potenza idraulica CC per un'applicazione di raffreddamento CDU implica il bilanciamento di cinque parametri correlati: portata, pressione di mandata, efficienza del motore, limiti di rumore e compatibilità del refrigerante. Sbagliare anche solo uno di questi può compromettere i tempi di attività del sistema o accelerare l'usura dei componenti.
01
Requisiti di portata
La portata nei circuiti secondari della CDU è determinata dal carico termico e dall'aumento di temperatura consentito attraverso le piastre fredde. Un punto di progettazione comune è un differenziale di temperatura di 10–12 K (deltaT) sul lato secondario. Per un rack da 200 kW a 10 K deltaT che utilizza acqua (calore specifico ~4,18 kJ/kg·K), il flusso richiesto è di circa 4,8 L/s o 288 L/min. I gruppi di centraline idrauliche CC in rack di Panasonic raggiungono i 70 l/min per pompa; tre unità in parallelo forniscono 210 L/min per un singolo rack, adeguato per rack fino a circa 150 kW con un deltaT di 10 K.
02
Piastre fredde a pressione di testa e microcanali
Le moderne piastre fredde GPU a microcanali introducono perdite di pressione significative, spesso 0,5–1,5 bar per piastra fredda, e un collettore a rack completo che distribuisce il flusso a 8–16 piastre fredde può richiedere 3–5 bar di prevalenza disponibile dalla centralina idraulica CC. L'idraulica delle pompe Vortex (turbina rigenerativa) fornisce intrinsecamente una prevalenza elevata a un flusso moderato, motivo per cui sono diventate la scelta principale per le applicazioni del circuito secondario CDU. I livelli di pulsazione devono rimanere al di sotto del 2% da picco a picco per evitare vibrazioni indotte dal flusso sulle strutture in rame a piastre fredde.
03
Efficienza del motore e controllo della velocità variabile
Un motore CC senza spazzole ad alta efficienza che aziona una girante ad accoppiamento magnetico può raggiungere un'efficienza del motore pari all'85–92% nell'intervallo di velocità operativa. L'integrazione del VFD riduce il consumo di energia della pompa del 30–50% durante i periodi di carico parziale rispetto al funzionamento a velocità fissa. La piattaforma CoreMotion di Moog supporta il funzionamento a 12 V CC, 48 V CC e 230/240 V CA dallo stesso corpo fisico della pompa: un vantaggio nelle strutture che stanno passando alla distribuzione dell'alimentazione su rack a 48 V, che sta diventando uno standard negli ambienti iperscalabili.
04
Rumore e vibrazioni
Le CDU in fila e in rack sono installate nelle sale dati dove le emissioni acustiche influiscono sulle condizioni di lavoro dei tecnici. Le unità di potenza idrauliche CC a trascinamento magnetico con struttura senza guarnizioni sono significativamente più silenziose rispetto alle alternative a pompa a ingranaggi o a palette poiché non vi è alcun contatto metallo su metallo nel percorso del fluido. Diversi produttori di CDU (incluso TOPSFLO) citano livelli di rumore inferiori a 45 dB(A) al flusso nominale, consentendo l'implementazione in ambienti ad uso misto o adiacenti ad uffici dove le unità di raffreddamento ad aria basate su CRAC sarebbero inaccettabili.
05
Compatibilità del liquido di raffreddamento
La maggior parte dei circuiti secondari delle CDU utilizzano acqua deionizzata o una miscela di acqua e glicole propilenico (tipicamente PG25 – 25% di glicole propilenico in volume) per la protezione antigelo. Le parti a contatto con il fluido devono essere in acciaio inossidabile 316L o sigillate in EPDM/PTFE per resistere alla corrosione. Alcuni secondari di raffreddamento ad immersione utilizzano idrocarburi sintetici o fluidi fluorurati con viscosità compresa tra 5 e 15 cP alla temperatura di esercizio; questi richiedono un'idraulica della pompa progettata per fluidi a densità inferiore e con tensione superficiale inferiore e la classificazione della custodia del motore dell'unità di potenza idraulica CC deve corrispondere alla categoria di infiammabilità del fluido, se applicabile.
Crescita del mercato del raffreddamento CDU e dati di settore
I numeri dietro l’adozione del raffreddamento CDU riflettono un cambiamento strutturale nel modo in cui i data center vengono costruiti e alimentati. Secondo Intel Market Research (2025), è stato valutato il mercato globale delle CDU ad alta potenza 414 milioni di dollari nel 2024 e si prevede che raggiungerà 1,824 miliardi di dollari entro il 2032, pari a un tasso di crescita annuo composto del 23,5%. Il segmento hyperscale ha conquistato il 77% della quota di mercato nel 2025, confermando che i maggiori fornitori di cloud sono la forza principale dietro la domanda di CDU.
Adozione della guida a densità di rack
Il collegamento tra densità di potenza del rack e necessità di CDU è diretto. I dati del rapporto sullo stato dei data center 2024 dell'Association for Computer Operations Management (AFCOM) mostrano che la densità media dei rack è passata da 6,1 kW per rack nel 2017 a 12,0 kW per rack nel 2024. Il rapporto 2024 di Omdia prevede che le densità medie raggiungano i 20 kW per rack entro il 2030. Tuttavia, i cluster di formazione AI sono già ben oltre quella curva: il settore 2026 di Aulank Pump la guida documenta i rack che superano i 130 kW per le implementazioni NVIDIA Blackwell GB200/GB300 e alcune configurazioni superano i 250 kW per rack. A questi livelli, il raffreddamento ad aria non è semplicemente inefficiente: è fisicamente insufficiente.
Il 55% dei professionisti dei data center che prevede una crescita continua della densità (sondaggio Uptime Institute 2024, 721 intervistati) non sta speculando; stanno documentando una tendenza che è già visibile nelle roadmap dei chip. Gli acceleratori di prossima generazione di NVIDIA hanno pubblicato dati TDP superiori a 700 W per chip e i vassoi completi da 8 GPU funzionano oltre 6 kW in uno chassis che occupa 6U di spazio rack: più di 1 kW per unità rack prima che si aggiungano perdite di storage, rete o alimentazione ridondante.
Fonte: AFCOM Stato del data center 2024; Guida alla selezione della CDU della pompa Aulank 2026
Efficienza di raffreddamento della CDU: impatto del PUE e ore di freecooling
Uno dei motivi più convincenti per implementare il raffreddamento CDU insieme a un'unità di potenza idraulica CC ben scelta è il miglioramento misurabile dell'efficacia di utilizzo dell'energia (PUE). Il PUE è il rapporto tra la potenza totale della struttura e la potenza delle apparecchiature IT; un PUE pari a 1,0 è perfetto, mentre un tipico impianto raffreddato ad aria funziona tra 1,4 e 1,8. Secondo i dati pubblicati dai principali fornitori di CDU, tra cui Vertiv e nVent, gli impianti raffreddati a liquido con installazioni CDU ottimizzate raggiungono regolarmente valori PUE compresi tra 1,1 e 1,2.
Raffreddamento ad acqua calda e freecooling esteso
Gli scambiatori di calore a piastre di classe AT3 utilizzati nelle principali piattaforme CDU (inclusa la serie ECDU di DCX) consentono temperature di approccio significativamente più rigide rispetto ai modelli convenzionali, consentendo all'acqua di alimentazione della struttura di raggiungere una temperatura di 45°C pur rimuovendo il calore dai circuiti secondari che funzionano a 35–40°C. Questo è importante perché estende il numero di ore all'anno durante le quali a il dry cooler o la torre di raffreddamento possono respingere il calore senza far funzionare un refrigeratore — le cosiddette ore di freecooling. In un clima temperato, un sistema CDU con temperatura nominale di 45°C può funzionare senza refrigeratore per 6.000–8.000 ore all'anno, rispetto alle circa 2.000 ore di un sistema convenzionale ad acqua refrigerata che richiede acqua di alimentazione a 7°C (documentazione DCX ECDU, 2026).
Integrazione del recupero di calore
Alcune piattaforme di raffreddamento CDU fanno un ulteriore passo avanti integrando un terzo scambiatore di calore o pompa di calore per aumentare la temperatura del calore recuperato da utilizzare nel teleriscaldamento o nei sistemi HVAC degli edifici. La documentazione CDU di WKM-Michel descrive sistemi in grado di produrre temperature di uscita adatte per reti di riscaldamento a bassa temperatura, con tecnologia a pompa di calore opzionale per aumentare ulteriormente il livello di temperatura. Ciò trasforma il data center da pura fonte di calore in un fornitore parziale di energia: una traiettoria in linea con le direttive UE sulla sostenibilità che richiedono che i data center al di sopra di determinate soglie di potenza segnalino e riducano progressivamente lo scarico del calore di scarto.
Filtrazione side-stream e longevità dei fluidi
Un fattore di efficienza secondario che viene spesso sottopesato durante la scelta della CDU è la pulizia del liquido di raffreddamento. I particolati superiori a 10 micron possono incidere le superfici delle piastre fredde a microcanali, aumentando la resistenza termica nel tempo. Le piattaforme CDU con filtraggio a iniezione laterale continua, come quelle utilizzate nei progetti skid centralizzati di Supreme Integrated Technology, mantengono basso il numero di particolato senza richiedere l'arresto del sistema per la sostituzione del filtro. La conseguente riduzione del degrado della resistenza termica estende l'intervallo tra le sostituzioni delle piastre fredde e mantiene i coefficienti di trasferimento termico progettati per l'intero ciclo di vita del server.
Considerazioni sull'installazione e sulla messa in servizio del raffreddamento CDU
Anche un sistema CDU ben specificato avrà prestazioni inferiori se l'installazione e la messa in servizio non seguono la sequenza corretta. Gli errori più comuni riscontrati nelle implementazioni sul campo riguardano l'intrappolamento d'aria nel circuito secondario, punti di regolazione del punto di rugiada errati e una messa in servizio inadeguata dei parametri VFD della centralina idraulica CC.
Lavaggio e spurgo dell'aria
Il circuito secondario deve essere lavato con il refrigerante specificato (tipicamente acqua deionizzata con una resistività misurata superiore a 0,5 MΩ·cm) prima di collegare eventuali piastre fredde. Le sacche d'aria nei microcanali della piastra fredda creano punti caldi e possono causare ebollizione locale anche quando il liquido refrigerante è ben al di sotto della temperatura di saturazione. I punti di spurgo automatico dell'aria devono essere installati in tutti i punti alti del collettore e l'apertura di sfiato della CDU deve essere attivata durante il riempimento. Le piattaforme CDU pre-convogliate come il modello DCX ECDU Entry includono collettori di mandata/ritorno integrati con punti di spurgo dell'aria integrati che possono ridurre la manodopera sulle tubazioni in loco fino al 60% rispetto alle costruzioni componente per componente.
Messa in servizio del punto di regolazione del punto di rugiada
L'algoritmo di gestione del punto di rugiada del controller CDU rileva le letture della temperatura e dell'umidità relativa dai sensori all'interno della sala dati e calcola la temperatura di fondo della fornitura del refrigerante. Se la sala dati funziona a 24°C e con un'umidità relativa del 45%, il punto di rugiada è di circa 11,5°C e la CDU deve mantenere l'alimentazione secondaria al di sopra di almeno 13°C con un margine di sicurezza adeguato. Errori nel posizionamento del sensore, ad esempio il posizionamento del sensore di umidità vicino al flusso d'aria di una piastrella forata anziché nel flusso d'aria di ritorno, portano ad allarmi persistenti o, peggio, a eventi di condensa non rilevati.
Sintonizzazione VFD della centralina idraulica CC
L'azionamento a frequenza variabile che controlla la centralina idraulica CC della CDU deve essere sintonizzato sulla curva idraulica effettiva del circuito secondario installato. Impostazioni di velocità eccessiva causano una pressione eccessiva sugli ingressi della piastra fredda, rischiando l'estrusione della guarnizione o danni al connettore. Le impostazioni di velocità ridotta riducono il flusso e consentono un aumento della temperatura del chip durante i carichi di lavoro di punta. La maggior parte dei protocolli di messa in servizio delle CDU prevedono la registrazione della velocità della pompa, della pressione differenziale e delle temperature di ingresso/uscita in più punti operativi e la verifica che il trasferimento di calore calcolato corrisponda al punto di progettazione termica del server entro ±5%.
Test di ridondanza
Prima di dichiarare operativo un sistema di raffreddamento CDU, ciascun set di pompe ridondante deve essere sottoposto a prove isolate. Per le configurazioni N 1, la pompa primaria viene spenta durante la verifica che l'unità di standby si avvii entro il tempo di commutazione automatica (normalmente inferiore a 3 secondi) e che la temperatura di alimentazione della piastra fredda non superi il setpoint di intervento durante la transizione. Per le configurazioni 2N, entrambi i treni vengono fatti funzionare simultaneamente per verificare la distribuzione equilibrata del flusso attraverso il collettore, quindi ciascun treno viene isolato a turno.
Raffreddamento CDU e approcci alternativi al raffreddamento a liquido
Il raffreddamento diretto su chip basato su CDU è la forma di raffreddamento a liquido più diffusa nei data center, ma esiste insieme agli scambiatori di calore con porta posteriore (RDHx), all'immersione monofase e all'immersione bifase. Ciascuno ha un ruolo diverso e i requisiti delle unità di potenza idraulica CC differiscono in modo significativo a seconda degli approcci.
Confronto della tecnologia di raffreddamento a liquido per applicazioni nei data center (2025-2026) | Technology | Tasso di cattura del calore | Modifica del server richiesta | Ruolo dell'unità idraulica DC | Potenza massima del rack supportata |
| CDU direttamente su chip | 60–80% del calore del rack | Sono necessarie piastre fredde su CPU/GPU | Driver primario del circuito secondario | 250 chilowatt |
| Scambiatore di calore con sportello posteriore (RDHx) | 40–60% del calore del rack | Nessuna modifica al server | Circolazione dell'acqua dell'impianto | ~60 kW (limitazione lato aria) |
| Immersione monofase | Fino al 98% del calore del rack | Tavole nude in vasca dielettrica | Pompa di circolazione dielettrica | 300 chilowatt |
| Immersione bifase | Fino al 98% del calore del rack | Tavole nude in liquido bollente | Pompa per trucco/condensa a basso carico | 500 chilowatt |
Il motivo per cui il raffreddamento diretto su chip delle CDU domina le implementazioni attuali nonostante catturi solo il 60-80% del calore del rack (il calore residuo che esce per convezione da componenti non raffreddati a liquido come DIMM, storage e alimentatori viene gestito dall'aria supplementare) è la combinazione di compatibilità del server e familiarità operativa. A differenza dei sistemi a immersione, i rack raffreddati con CDU mantengono lo chassis del server standard, le procedure di manutenzione standard e la copertura della garanzia standard degli OEM di server: un fattore significativo per gli acquirenti aziendali con ampie basi installate.
Manutenzione dei sistemi di raffreddamento CDU e delle unità di potenza idrauliche CC
Un sistema di raffreddamento CDU ben progettato che utilizza un'unità di potenza idraulica CC adeguatamente dimensionata può funzionare per anni con un intervento minimo, ma un programma strutturato di manutenzione preventiva è essenziale per evitare tempi di fermo non pianificati.
- Controlli della resistività del liquido refrigerante (mensile): L'acqua deionizzata raccoglie lentamente la contaminazione ionica dalle pareti dei tubi e dai materiali delle piastre fredde. Una resistività che scende al di sotto di 0,1 MΩ·cm segnala che la cartuccia in resina a letto misto deve essere sostituita. L'utilizzo di refrigerante a bassa resistività accelera la corrosione galvanica nei canali della piastra fredda in alluminio.
- Ispezione della cartuccia filtrante (trimestrale): I filtri sidestream da 0,2–10 micron accumulano il particolato a una velocità proporzionale alla velocità del circuito e alla superficie del tubo. La maggior parte delle piattaforme CDU includono un indicatore di pressione differenziale sull'alloggiamento del filtro; un aumento al di sopra della soglia del produttore (tipicamente 0,3–0,5 bar) attiva una raccomandazione di modifica. Le piattaforme con alloggiamenti a doppio filtro consentono un cambio senza interrompere il flusso del circuito secondario.
- Analisi delle vibrazioni dei cuscinetti della pompa (semestrale): Anche le centraline idrauliche CC a comando magnetico senza tenuta sono dotate di cuscinetti nell'albero della girante che si usurano nel tempo. L'analisi delle vibrazioni mediante un accelerometro posizionato sul corpo della pompa può rilevare lo sviluppo dell'usura dei cuscinetti 3-6 mesi prima del guasto: un tempo di consegna sufficiente per programmare una sostituzione pianificata senza un arresto di emergenza. La piattaforma di controllo ECDU di DCX registra continuamente le tendenze della corrente del motore e delle vibrazioni e fornisce avvisi di manutenzione predittiva tramite la sua interfaccia BMS.
- Valutazione dell'intasamento dello scambiatore di calore (annuale): La superficie del lato primario (acqua dell'impianto) dello scambiatore di calore a piastre è il luogo più probabile in cui si formano depositi di incrostazioni, in particolare nelle regioni in cui l'acqua dell'impianto ha una durezza o un contenuto biologico elevati. I test annuali sulle prestazioni termiche, confrontando la velocità effettiva di trasferimento del calore alle condizioni di flusso e temperatura misurate rispetto alla curva di progetto, rilevano le incrostazioni prima che calino le temperature di alimentazione del circuito secondario.
- Ispezione visiva della piastra fredda (all'aggiornamento del server): Quando i server vengono sostituiti o aggiornati, le piastre fredde devono essere ispezionate visivamente per verificare l'eventuale presenza di corrosione, rigature o estrusione di o-ring sui raccordi a disconnessione rapida. La documentazione della CDU di Eaton rileva che le disconnessioni rapide blind-mate con raccordi girevoli a 360 gradi riducono al minimo la forza applicata durante la connessione e la disconnessione, riducendo i danni all'o-ring, ma l'ispezione rimane necessaria.
Il futuro del raffreddamento CDU: tendenze che plasmano la prossima generazione
Diverse tendenze tecnologiche convergenti determineranno l’evoluzione dei sistemi di raffreddamento CDU e delle relative unità di potenza idrauliche CC fino alla fine degli anni ’20. Comprendere queste indicazioni aiuta i progettisti dei data center a prendere decisioni di acquisto che rimarranno compatibili con le future generazioni di infrastrutture.
Architettura di alimentazione CC da 48 V
Poiché le strutture iperscala adottano la distribuzione in rack a 48 V CC per ridurre le perdite di rame, i gruppi pompa CDU vengono riprogettati per funzionare in modo nativo a 48 V. Ciò elimina l'unità di alimentazione CA dall'architettura elettrica della CDU, riducendo le perdite di conversione e semplificando la manutenzione. La documentazione CoreMotion di Moog elenca già 48 V CC come tensione operativa supportata.
Controllo del flusso basato sull'intelligenza artificiale
Le piattaforme di controllo CDU di prossima generazione stanno integrando algoritmi di apprendimento automatico che prevedono la domanda di raffreddamento in base al tipo di carico di lavoro, distinguendo, ad esempio, tra addestramento AI ad alta intensità di moltiplicazione della matrice (potenza di picco sostenuta) e servizio di inferenza (carico altamente variabile, a raffica pesante). Secondo i primi dati sul campo provenienti da implementazioni su vasta scala, la regolazione predittiva del flusso riduce l’energia della pompa del 20-40% rispetto ai circuiti di controllo reattivi proporzionali-integrali.
Infrastruttura di connessione rapida standardizzata
L'Open Compute Project (OCP) e i consorzi industriali equivalenti stanno guidando la standardizzazione dei punti di connessione dei collettori CDU, consentendo alle piastre fredde multi-vendor di connettersi a un singolo CDU senza raccordi personalizzati. Eaton ROL4000, ispirato alle specifiche di quinta generazione del progetto OCP Deschutes, dimostra come i profili di connessione standard possono servire carichi di raffreddamento di 2 MW a una temperatura di approccio di 3°C, ottenibile solo con scambiatori di calore di classe AT3 e uscita dell'unità di potenza idraulica CC controllata con precisione.
Recupero di calore integrato di serie
La pressione normativa, in particolare in Europa, sta accelerando l’integrazione delle disposizioni sul recupero del calore nelle specifiche di base delle CDU. L'attuale linea di CDU di WKM-Michel include una porta per scambiatore di calore opzionale di fabbrica per l'estrazione del calore di scarto, con una strategia di controllo che garantisce che le prestazioni di raffreddamento abbiano priorità idraulica assoluta rispetto alla capacità di recupero del calore. La capacità di alimentare le reti di riscaldamento locale dal data center che respinge il calore si sta spostando da un'opzione premium a una funzionalità standard nelle versioni della piattaforma 2025-2026.
Domande frequenti sul raffreddamento della CDU
Qual è la differenza tra un'unità CDU e un'unità CRAC?
Un'unità di climatizzazione della sala computer (CRAC) utilizza refrigerante o acqua refrigerata per raffreddare l'aria di ricircolo all'interno della sala dati. Una CDU è un sistema di scambiatore di calore liquido-liquido che distribuisce il refrigerante direttamente all'hardware IT tramite piastre fredde o collettori. Le CDU sono molto più efficienti dal punto di vista termico per le applicazioni ad alta densità, ma richiedono la compatibilità con piastra fredda lato server. Le unità CRAC funzionano con server standard non modificati e rimangono rilevanti come raffreddamento supplementare per installazioni CDU che catturano il 60–80% del calore del rack in forma liquida, lasciando una parte del calore residuo per la rimozione dell'aria.
In cosa differisce una centralina idraulica CC da una pompa CA standard nelle applicazioni CDU?
Una centralina idraulica CC utilizza un motore CC senza spazzole con commutazione elettronica, offrendo controllo della velocità variabile, maggiore efficienza a carico parziale, emissioni acustiche inferiori e compatibilità con i bus di distribuzione dell'energia CC (12 V o 48 V). Una pompa CA standard funziona a velocità fissa (o con un VFD esterno separato), richiede un'alimentazione CA e presenta perdite a vuoto più elevate. Per le applicazioni CDU in rack in cui spazio e potenza sono strettamente limitati e i carichi di lavoro variabili richiedono un flusso adattivo, le unità di potenza idrauliche CC sono ora la scelta predefinita tra i principali produttori tra cui Panasonic, Moog e TOPSFLO.
Quale refrigerante dovrebbe essere utilizzato in un circuito secondario CDU?
La scelta più comune è l'acqua deionizzata con resistività mantenuta superiore a 0,5 MΩ·cm. Per le strutture in cui la temperatura ambiente può scendere al di sotto di 10°C (raffreddamento esterno, posizioni periferiche), per la protezione dal gelo viene utilizzata una miscela di glicole propilenico e acqua al 25–30% di glicole in volume (PG25 o PG30). Il glicole propilenico riduce leggermente la capacità termica specifica e aumenta la viscosità, entrambi i quali aumentano l'energia di pompaggio richiesta per un dato carico termico, un fattore di cui tenere conto nel dimensionamento della centralina idraulica CC. Dovrebbero essere utilizzati pacchetti di inibitori specificatamente formulati per la compatibilità con piastre fredde di alluminio e rame e il pH del sistema dovrebbe essere mantenuto tra 7,0 e 8,5.
È possibile adattare il raffreddamento della CDU a un data center esistente raffreddato ad aria?
Sì, ma la complessità pratica dipende dalla disponibilità o meno di acqua dell'impianto nello spazio bianco. Se i montanti dell'acqua refrigerata terminano nella sala meccanica ma non sul pavimento della sala dati, le CDU in fila collegate tramite gruppi di tubi flessibili offrono il percorso meno dirompente. Le unità CRAC possono rimanere operative per la rimozione del calore residuo mentre la copertura CDU viene ampliata rack per rack. Le piattaforme CDU compatte in fila sono progettate appositamente pensando a questo caso d'uso di aree dismesse: la DCX HYDRO CDU 12, ad esempio, è descritta come adatta a "qualsiasi ambiente di data room con posizionamento in fila o corridoio tecnico". La manodopera relativa alle tubazioni è la variabile di costo dominante; le piattaforme CDU pre-convogliate che includono collettori di mandata/ritorno e punti di sfiato dell'aria possono ridurre significativamente i tempi di installazione.
Quale livello di ridondanza è appropriato per i sistemi di raffreddamento CDU?
Il livello di ridondanza appropriato rispecchia i requisiti più ampi del livello del data center. Le implementazioni equivalenti al livello III (tempo di attività del 99,982%) utilizzano in genere la ridondanza della pompa N 1 all'interno di ciascuna CDU, combinata con valvole di isolamento del collettore che consentono di mettere offline una CDU senza interrompere il flusso ai rack adiacenti. Le implementazioni equivalenti al livello IV utilizzano l'architettura 2N: due treni CDU indipendenti, ciascuno dimensionato per gestire il 100% del carico termico del rack, con commutazione automatica in caso di guasto o manutenzione della pompa. Per gli ambienti di formazione AI su vasta scala in cui anche una breve limitazione termica riduce i tempi di completamento del lavoro su migliaia di GPU, l'architettura 2N è standard nonostante il costo di capitale aggiuntivo.
In che modo il raffreddamento della CDU influisce sul PUE rispetto al raffreddamento ad aria?
Un sistema di raffreddamento CDU ben collaudato e funzionante con scambiatori di calore compatibili con acqua calda e un'unità di potenza idraulica CC ottimizzata in genere riduce il PUE dell'impianto dall'intervallo 1,4–1,8 tipico delle strutture preesistenti raffreddate ad aria a 1,1–1,2. Il miglioramento deriva da tre fonti: eliminazione dei sistemi di trattamento dell’aria delle sale computer ad alta intensità energetica, estensione delle ore di freecooling (funzionamento chiller-off) consentita da temperature dell’acqua di alimentazione più elevate consentite e riduzione della potenza delle ventole delle apparecchiature IT poiché CPU e GPU raffreddate a liquido non richiedono più lo stesso flusso d’aria per lo smaltimento del calore. Alcuni operatori su vasta scala segnalano valori PUE prossimi a 1,05 per le nuove strutture raffreddate a liquido nei climi temperati.
Qual è la durata tipica di un sistema di raffreddamento CDU?
Gli scambiatori di calore a piastre e le tubazioni dei collettori nei sistemi CDU sono progettati per una durata di servizio di 15-20 anni in condizioni operative normali, presupponendo che la chimica del refrigerante venga mantenuta e che la pressione del sistema rimanga entro i limiti di progettazione. I componenti che con maggiore probabilità richiedono una sostituzione anticipata sono i gruppi pompa (in genere 5-8 anni di durata dei cuscinetti per le unità di potenza idrauliche CC a comando magnetico, estendibile con manutenzione predittiva) e le guarnizioni elastomeriche sui raccordi a disconnessione rapida (2-5 anni a seconda della frequenza di connessione). L'elettronica di controllo e i moduli sensore sono generalmente garantiti per 3-5 anni e potrebbe essere necessario sostituirli ogni 7-10 anni poiché il supporto del firmware termina per le generazioni di piattaforme precedenti.
Di quale portata ha bisogno una CDU per un server rack AI da 100 kW?
Per un rack da 100 kW con una differenza di temperatura di 10 K sul lato secondario utilizzando acqua come refrigerante, il flusso di massa richiesto è di circa 2,4 kg/s o 144 L/min. L'aggiunta di un margine di sicurezza del 15% per le perdite di distribuzione del flusso nel collettore porta le specifiche della centralina idraulica CC a circa 165 L/min all'uscita della CDU. Con una prevalenza di progetto di 3 bar (tenendo conto delle cadute di pressione della piastra fredda e del collettore), ciò corrisponde a un requisito di potenza idraulica della pompa di circa 820 W. Con un'efficienza dell'unità di potenza idraulica CC del 65–75%, l'assorbimento elettrico del gruppo pompa è di circa 1,1–1,3 kW, meno dell'1,3% del carico IT del rack, a conferma che il sovraccarico di pompaggio del raffreddamento a liquido è trascurabile rispetto al suo vantaggio termico.
