L'anatomia di un motore HPU e come si collega al sistema
Prima di confrontare i tipi di motore o eseguire calcoli sul dimensionamento, è utile capire esattamente quali parti di un motore HPU sono importanti per le prestazioni e quali sono importanti solo per l'installazione. Un motore HPU non è un generico motore elettrico imbullonato su un serbatoio idraulico; viene selezionato e configurato attorno a una serie di interfacce meccaniche ed elettriche specifiche per la trasmissione di potenza idraulica.
01 Albero e sede per chiavetta
L'albero di uscita del motore è dotato di una sede per chiavetta o scanalatura che deve corrispondere esattamente all'accoppiamento di ingresso della pompa. Una mancata corrispondenza in questo caso è la causa più comune di ritardi di installazione sulle nuove build HPU.
02 Flangia di montaggio
I motori con telaio NEMA e IEC utilizzano supporti standardizzati con flangia a C o a D in modo che il motore si attacchi direttamente alla lanterna senza staffe personalizzate, mantenendo l'allineamento coerente in tutta la struttura.
03 Avvolgimenti e Classe di Isolamento
La classe di isolamento, generalmente classificata B, F o H, determina la quantità di calore tollerata dagli avvolgimenti prima di degradarsi. La classe F è oggi lo standard de facto per la maggior parte delle applicazioni HPU industriali.
04 Tipo di custodia
Le custodie TEFC (Totally Enclosed Fan Cooled) e TENV (Totally Enclosed Non Ventilated) proteggono gli avvolgimenti dalla nebbia d'olio, dalla polvere e dagli spruzzi di lavaggio comuni intorno alle apparecchiature idrauliche.
Tipi di motori utilizzati nei progetti di unità di potenza idraulica
La scelta del giusto tipo di motore per una centralina idraulica dipende dal ciclo di lavoro, dall'alimentazione elettrica disponibile, dalle condizioni ambientali e dalla frequenza con cui l'unità si avvia e si arresta durante un turno. Di seguito è riportato un confronto tra le quattro categorie di motori più comunemente abbinate alle pompe idrauliche nelle apparecchiature industriali e mobili, seguito da uno sguardo più attento su dove ciascuno guadagna il suo posto.
| Tipo di motore | Gamma di potenza tipica | Caso d'uso comune | Limitazione chiave |
| Induzione CA trifase | Da 1 a 500 CV | HPU industriali stazionarie | Richiede alimentazione trifase |
| CA monofase | Da 0,5 a 10 CV | Piccole presse per negozi, ascensori | Coppia di spunto inferiore |
| Motore CC | Da 0,5 a 20 CV | Unità mobili alimentate a batteria | Vita utile continua limitata |
| Azionato dal motore (PTO) | Da 10 a 1000 CV | Fuoristrada, agricolo, marino | Nessuna dipendenza dalla rete pubblica, ma necessita della logistica del carburante |
Confronto dei tipi di motore utilizzati per azionare le centraline idrauliche in applicazioni fisse e mobili.
Motori a induzione CA trifase
I motori trifase dominano le centraline idrauliche industriali fisse perché forniscono un'elevata coppia di avviamento, funzionano in modo efficiente a velocità costante e hanno decenni di comprovata affidabilità negli ambienti di fabbrica. Un tipico motore trifase con telaio NEMA in questo ruolo funziona a 1800 o 3600 giri/min, con 1800 giri/min che sono molto più comuni per la longevità della pompa poiché una velocità inferiore dell'albero riduce l'usura delle guarnizioni e dei cuscinetti dell'albero della pompa.
Motori CA monofase
I motori monofase colmano il divario nei negozi e nelle strutture più piccoli in cui l'alimentazione trifase non è mai stata installata. Funzionano bene per presse leggere, ascensori e piccoli banchi di prova con una potenza inferiore a circa 10 cavalli, ma la loro coppia di avviamento inferiore significa che hanno difficoltà con carichi ad alta inerzia o applicazioni che devono avviarsi a piena pressione.

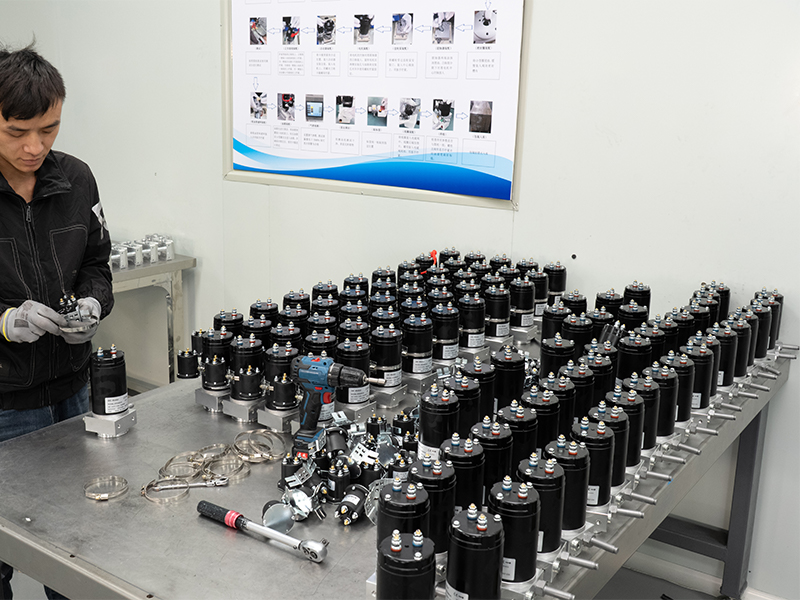

Motori DC per unità mobili e alimentate a batteria
I motori CC sono la scelta standard per le centraline idrauliche alimentate a batteria utilizzate nei sollevatori a forbice, nelle piattaforme mobili e nei camion da lavoro elettrici. Le tensioni comuni sono 12 V, 24 V e 48 V, con i sistemi a tensione più elevata che generalmente forniscono più potenza per un minore assorbimento di corrente e quindi meno calore nel cablaggio.
Unità di presa di forza azionate dal motore
Quando una centralina idraulica deve funzionare lontano da qualsiasi rete elettrica, subentra una disposizione della PTO azionata dal motore. Queste configurazioni sono comuni su attrezzature agricole, impianti di perforazione e macchinari di bordo marini, dove esistono già motori diesel o benzina per altri scopi e la pompa idraulica attinge semplicemente alla potenza dell'albero disponibile.
Il sottodimensionamento di un motore HPU è uno degli errori più comuni e costosi nella progettazione di un sistema idraulico. Un motore che non è in grado di fornire una coppia sufficiente all'avvio farà scattare ripetutamente la protezione da sovraccarico, si surriscalderà e si guasterà ben prima della sua durata nominale. Il sovradimensionamento, d'altro canto, spreca energia e aumenta i costi iniziali senza aggiungere alcuna prestazione utilizzabile e può anche far funzionare il motore in modo meno efficiente a carico parziale.

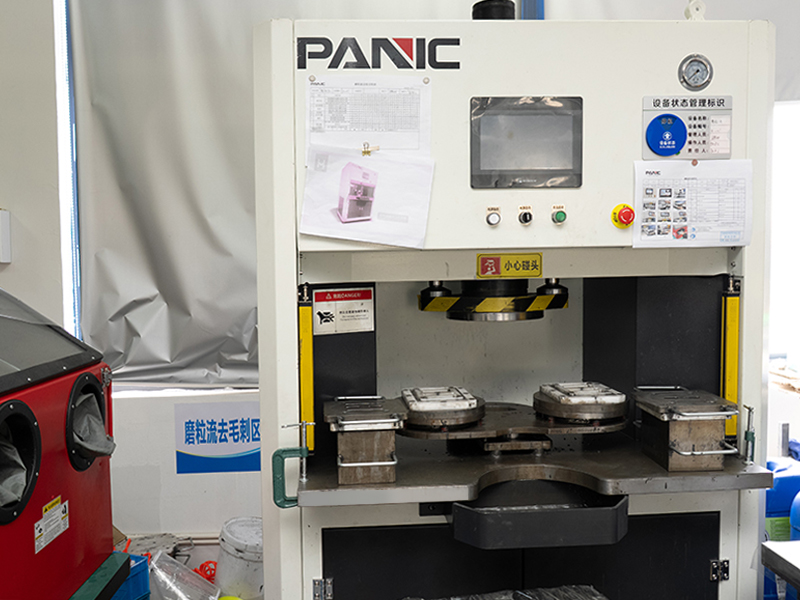

Esempio lavorato
Considera un'unità di potenza idraulica che deve erogare 15 galloni al minuto a 2000 PSI per azionare una pressa idraulica. Applicando la formula: 15 moltiplicato per 2000 equivale a 30.000, diviso per 1714 equivale 17,5 cavalli . In pratica, la maggior parte dei progettisti si avvicina alla dimensione standard del telaio del motore successivo, che sarebbe un motore da 20 HP, per tenere conto delle perdite di efficienza della pompa e per lasciare spazio ai picchi di pressione durante il ciclo di lavoro.
Lista di controllo delle taglie
- Dimensionare sempre per la richiesta di pressione di picco, non per la pressione operativa media
- Tenere conto del ciclo di lavoro, poiché il servizio intermittente consente motori più piccoli rispetto al servizio continuo
- Tenere conto della temperatura ambiente, poiché i motori declassano in ambienti chiusi o caldi
- Abbinare il numero di giri del motore al numero di giri della pompa per evitare cavitazione o usura eccessiva
- Lasciare almeno il 10-15% di margine sopra la potenza minima calcolata
Ciclo di lavoro e suo effetto sul dimensionamento
Il ciclo di lavoro descrive la frazione di ora di funzionamento che il motore trascorre a pieno carico. Una pressa che funziona per 8 secondi e si ferma per 22 secondi ha un ciclo di lavoro vicino al 27%, che consente un motore più piccolo rispetto a un'applicazione a servizio continuo come una pinza per stampaggio a iniezione di plastica che mantiene la pressione per minuti alla volta. Le targhette dei motori riportano il grado di servizio come S1 per servizio continuo o S3 per servizio intermittente e adattando questo valore nominale al profilo dell'applicazione effettiva si evitano fastidiosi surriscaldamenti e inutili sovradimensionamenti.
Efficienza energetica e azionamenti a frequenza variabile
Un motore a velocità fissa che fa funzionare continuamente una pompa idraulica alla massima velocità, anche quando il sistema necessita solo di un flusso parziale, spreca una notevole quantità di energia sotto forma di calore attraverso la valvola di sicurezza. L'abbinamento del motore HPU con un azionamento a frequenza variabile consente alla velocità del motore di monitorare la domanda effettiva del sistema invece di funzionare a un numero di giri costante 24 ore su 24.
| Condizioni operative | Motore a velocità fissa | Motore controllato da VFD |
| Inattivo/Standby | Mantenimento della piena potenza assorbita | Velocità ridotta quasi a zero |
| Carico parziale | Il flusso in eccesso viene scaricato attraverso la valvola di sicurezza | Il flusso corrispondeva direttamente alla domanda |
| Spunto di avvio | Picco di corrente elevato a ogni avvio | La rampa morbida riduce il picco di corrente |
| Livello di rumore | Rumore costante a tutta velocità | Scende a velocità ridotta |
Differenze di energia e controllo tra motori HPU a velocità fissa e controllati da VFD.
Lo hanno dimostrato i dati sul campo raccolti su più presse industriali e impianti di stampaggio a iniezione risparmio energetico tra il 30 e il 60%. dopo l'aggiornamento dei motori HPU a velocità fissa con azionamenti a frequenza variabile, a seconda della quantità di ciclo di lavoro trascorso a carico parziale rispetto a pieno carico. Le applicazioni con lunghi periodi di inattività o di sosta, come le stazioni di serraggio per lo stampaggio a iniezione di materie plastiche, tendono a ottenere i maggiori guadagni, mentre le applicazioni che funzionano quasi a pieno carico registrano continuamente risparmi minori ma comunque significativi.
Dove i VFD aggiungono il massimo valore
Le operazioni di pressatura e bloccaggio, i banchi prova con requisiti di flusso variabili e qualsiasi HPU che trascorre molto tempo al minimo tra un ciclo e l'altro sono i candidati più validi per un retrofit VFD. Le applicazioni a servizio continuo che funzionano a una portata costante 24 ore su 24 vedono meno vantaggi, poiché il motore funziona già vicino al suo punto di massima efficienza per la maggior parte del tempo.
Accoppiamento e allineamento motore-pompa
Il collegamento tra l'albero del motore e l'albero della pompa è una frequente fonte di guasti prematuri che non hanno nulla a che fare con la potenza elettrica del motore. Il disallineamento tra il motore e l'albero della pompa introduce un carico radiale sui cuscinetti che non sono stati progettati per sostenerlo, riducendo la durata della tenuta e dei cuscinetti su entrambi i componenti anche quando il motore stesso funziona esattamente come specificato.
- Utilizzare un giunto flessibile adatto alla coppia e alla velocità del motore, non solo alla sua potenza
- Controllare l'allineamento angolare e parallelo con un comparatore o uno strumento di allineamento laser prima del fissaggio finale
- Verificare che la lanterna o la flangia di montaggio SAE corrisponda sia alle dimensioni del telaio del motore che allo standard di montaggio della pompa
- Ricontrollare l'allineamento dopo le prime 100 ore di funzionamento, poiché i bulloni di montaggio e i giunti in elastomero possono stabilizzarsi
- Ispezionare annualmente l'inserto del giunto o l'elemento in elastomero per individuare eventuali crepe, poiché si tratta di un elemento soggetto a usura anche su un sistema correttamente allineato
Gli standard di montaggio SAE, come le flange SAE A, B, C e D, esistono appositamente per consentire di accoppiare motori e pompe di diversi produttori senza lavorazioni personalizzate. La conferma della dimensione della flangia SAE e della dimensione dell'albero con chiavetta o scanalato prima dell'acquisto evita una mancata corrispondenza che altrimenti richiederebbe un adattatore personalizzato, il che aggiunge sia costi che un ulteriore punto di potenziale disallineamento alla trasmissione.
Pratiche di manutenzione che prolungano la vita del motore HPU
Un motore HPU ben mantenuto in un ambiente industriale pulito può funzionare in modo affidabile per 15-20 anni, mentre uno trascurato in un ambiente sporco o surriscaldato può guastarsi entro 2-3 anni. La differenza si riduce quasi sempre a una manciata di abitudini di manutenzione ricorrenti piuttosto che a un singolo intervento drammatico.
Controlli dei cuscinetti e della lubrificazione
I cuscinetti del motore devono essere ispezionati per rilevare eventuali rumori, vibrazioni o calore insoliti a intervalli regolari, con intervalli di ingrassaggio che seguono la targhetta del produttore o il manuale di manutenzione piuttosto che un programma generico. Un eccesso di ingrassaggio è altrettanto dannoso di uno insufficiente, poiché può causare il surriscaldamento dei cuscinetti e lo scoppio delle guarnizioni.
Monitoraggio termico
La temperatura dell'avvolgimento del motore è uno dei più chiari indicatori di guasto prima che si verifichi un guasto. Una temperatura costante dell'avvolgimento di 10 gradi Celsius superiore alla classe di temperatura nominale del motore dimezza all'incirca la durata prevista dell'isolamento.
Qualità della fornitura elettrica
Uno squilibrio di tensione tra le tre fasi superiore all'1% può aumentare il riscaldamento del motore in modo sproporzionato e uno squilibrio prolungato superiore al 5% è un comune precursore di guasti prematuri agli avvolgimenti nei motori HPU industriali.
Controllo della contaminazione
Le alette di raffreddamento, le prese d'aria e l'area attorno al motore devono rimanere prive di residui di olio idraulico, particelle metalliche e polvere, poiché l'accumulo di contaminazione limita il flusso d'aria ed è una delle principali cause di surriscaldamento lento e difficile da diagnosticare.
Lista di controllo della manutenzione trimestrale
- Mantenere le alette e le prese d'aria di raffreddamento libere da polvere e detriti
- Verificare che la tensione di alimentazione rimanga entro il 10% del valore nominale della targa
- Ispezionare il giunto e i bulloni di montaggio per eventuali allentamenti
- Monitorare l'assorbimento di amperaggio del motore nel tempo per individuare tempestivamente lo sviluppo dell'usura della pompa
- Registra le letture della temperatura degli avvolgimenti per individuare tendenze graduali al rialzo
Diagnosi dei problemi comuni del motore HPU
La maggior parte dei problemi segnalati al motore HPU risalgono a una delle tre cause principali: problemi di alimentazione elettrica, problemi di accoppiamento meccanico o contropressione del sistema idraulico scambiata per un guasto del motore. Separarli tempestivamente impedisce di sostituire un motore perfettamente funzionante quando il problema reale è altrove nel circuito.
| Sintomo | Probabile causa | Primo controllo |
| Il motore ronza ma non gira | Perdita monofase o pompa grippata | Controllare tutte e tre le tensioni di fase |
| Viaggi frequenti per sovraccarico | Motore sottodimensionato o pressione del sistema elevata | Verificare l'impostazione della valvola di sicurezza rispetto alla potenza nominale del motore |
| Vibrazioni eccessive | Disallineamento del giunto o cuscinetti usurati | Ispezionare prima l'allineamento del giunto |
| Surriscaldamento durante il funzionamento normale | Ventilazione bloccata o tensione bassa | Pulire le prese d'aria e misurare la tensione di alimentazione |
| Movimento lento o debole del cilindro | Pompa usurata piuttosto che problema al motore | Misurare la portata effettiva rispetto al GPM nominale |
Sintomi comuni del motore HPU con cause probabili e primo passaggio diagnostico.
Separazione dei guasti del motore dai guasti idraulici
Un semplice controllo dell'amperaggio contribuisce notevolmente a separare un vero problema al motore da un problema al sistema idraulico. Se il motore assorbe corrente normale ma il sistema ha prestazioni inferiori, il problema è quasi sempre a valle della pompa, delle valvole o degli attuatori. Se il motore assorbe una corrente eccessiva rispetto al valore nominale della targa, il carico più probabile è il carico sul motore stesso, sia dalla pompa che da un problema di vincolo meccanico.
Domande frequenti sui motori HPU
Di quale dimensione è necessario il motore per una centralina idraulica?
Le dimensioni del motore dipendono dalla portata richiesta e dalla pressione massima del sistema, calcolate utilizzando la formula HP uguale a GPM per PSI diviso per 1714. Una stampante che necessita di 15 GPM a 2000 PSI richiede circa 17,5 HP, generalmente arrotondati per eccesso a un telaio del motore da 20 HP per lasciare margine per i picchi di pressione.
Un motore monofase può azionare una centralina idraulica?
Sì, i motori monofase possono azionare centraline idrauliche più piccole fino a circa 10 HP, ma generalmente hanno una coppia di avviamento inferiore rispetto ai motori trifase della stessa potenza, il che è importante per applicazioni con carico di avviamento elevato come le presse che si avviano sotto pressione.
Quanto dovrebbe durare un motore HPU?
Un motore HPU adeguatamente dimensionato e sottoposto a manutenzione in un ambiente pulito normalmente dura dai 15 ai 20 anni di servizio, mentre i motori esposti a calore, polvere, squilibrio di tensione o disallineamento cronico spesso si guastano entro 2 o 3 anni.
Perché il motore HPU si surriscalda in condizioni di carico normale?
Le cause più comuni sono le prese d'aria di raffreddamento bloccate che limitano il flusso d'aria, la tensione di alimentazione è inferiore a quella nominale o la pompa richiede una coppia maggiore di quella che il motore è in grado di fornire in modo continuo a causa delle impostazioni della valvola di sicurezza sovradimensionate.
L'aggiunta di un VFD a un motore HPU consente effettivamente di risparmiare energia?
Sì, i risultati sul campo negli impianti industriali mostrano un risparmio energetico compreso tra il 30 e il 60% dopo l'aggiunta del controllo del convertitore di frequenza, con i maggiori guadagni osservati nelle applicazioni che hanno lunghi periodi di inattività o di carico parziale tra i cicli di lavoro.
Qual è la differenza tra potenza del motore e cilindrata della pompa?
La potenza del motore descrive la quantità di potenza rotazionale che il motore può fornire, mentre la cilindrata della pompa descrive la quantità di volume di fluido che la pompa sposta per giro. Insieme a un dato numero di giri, questi due valori determinano la portata effettiva e la capacità di pressione del sistema.
Che classe di isolamento dovrebbe avere un motore HPU?
L'isolamento di Classe F è oggi la scelta standard per la maggior parte dei motori HPU industriali, offrendo una tolleranza alla temperatura più elevata rispetto ai modelli di Classe B precedenti pur rimanendo ampiamente disponibile per tutte le marche di motori e le dimensioni del telaio.
Con quale frequenza è necessario controllare l'allineamento del motore dell'HPU?
L'allineamento deve essere verificato al momento dell'installazione, ricontrollato dopo le prime 100 ore di funzionamento quando l'hardware di montaggio si stabilizza, quindi ispezionato durante la manutenzione ordinaria trimestrale o prima se le vibrazioni o il rumore aumentano notevolmente.
