Idraulico o pneumatico: quale sistema di alimentazione si adatta alle vostre esigenze?

Se hai bisogno di spostare carichi pesanti con precisione, i sistemi idraulici vincono a titolo definitivo . Se avete bisogno di un'attuazione pulita, veloce e leggera per forze moderate, i sistemi pneumatici sono la scelta più intelligente. La decisione tra idraulica o pneumatica si riduce a quattro fattori: requisiti di forza, velocità, ambiente e costo totale di proprietà. La maggior parte degli acquirenti industriali commette un errore concentrandosi solo sul prezzo iniziale delle apparecchiature e finisce per pagarlo nel corso di anni di attività.

I sistemi idraulici, ancorati da una centralina idraulica, funzionano con fluido pressurizzato, in genere olio minerale, a pressioni che vanno da Da 1.000 a 5.000 PSI , con alcuni sistemi specializzati che raggiungono 10.000 PSI o più. I sistemi pneumatici utilizzano aria compressa, generalmente a Da 80 a 120 PSI . Questo intervallo di pressione da solo spiega perché l'idraulica può sollevare una pressa da 50 tonnellate e la pneumatica è più adatta a far funzionare un dispositivo di bloccaggio o uno spruzzatore di vernice.

Questo articolo analizza tutti i principali punti di confronto: densità di forza, efficienza energetica, esigenze di manutenzione, strutture dei costi, profili di sicurezza e le applicazioni industriali specifiche in cui ciascun sistema offre le migliori prestazioni. Alla fine, avrai un quadro chiaro per selezionare la giusta tecnologia di trasmissione di potenza per la tua attività.

Emissione di forza: perché l'idraulica domina l'industria pesante

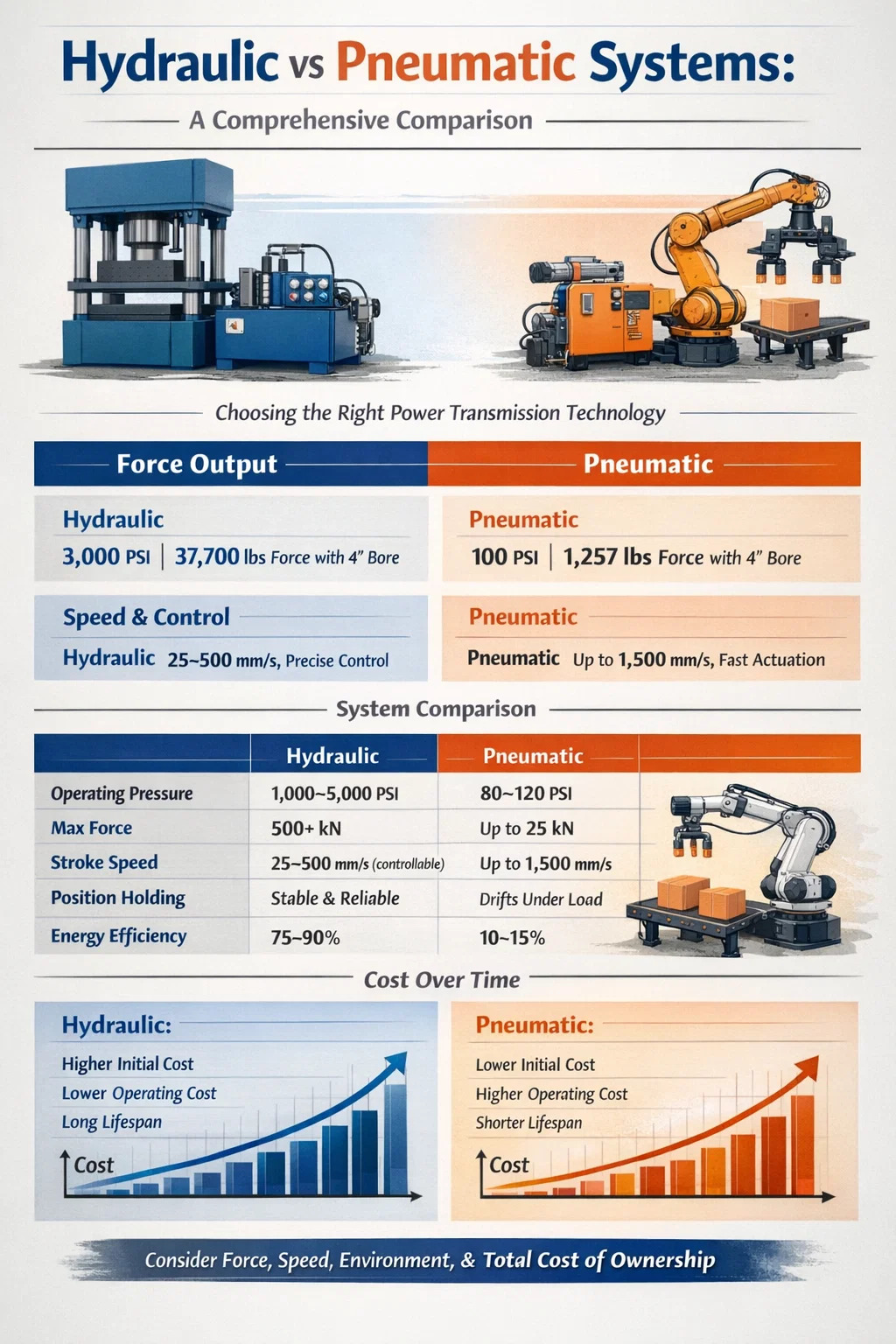

La forza erogata è il singolo elemento di differenziazione più importante quando si confrontano i sistemi idraulici e pneumatici. La legge di Pascal governa entrambi: la pressione moltiplicata per l'area è uguale alla forza. Ma poiché il fluido idraulico è incomprimibile e può essere pressurizzato a livelli estremi, un cilindro idraulico genera una forza notevolmente maggiore per unità di dimensione rispetto a un cilindro pneumatico con lo stesso diametro del foro.

Considera un cilindro con un foro di 4 pollici. A 100 PSI (pressione tipica della linea pneumatica), produce circa 1.257 libbre di forza . A 3.000 PSI (pressione tipica del sistema idraulico), viene generato lo stesso diametro del foro 37.700 libbre di forza – circa 30 volte di più. Questo è il motivo per cui le centraline idrauliche sono la spina dorsale delle presse per lo stampaggio dei metalli, delle macchine per lo stampaggio a iniezione, delle attrezzature minerarie e dei macchinari per l'edilizia pesante.

I sistemi pneumatici in genere raggiungono il limite massimo 25 kN (circa 5.600 lbf) per i cilindri industriali standard, mentre gli attuatori idraulici normalmente superano 500kN nelle configurazioni standard. Per qualsiasi applicazione che richieda una forza elevata e continua (forgiatura, compattazione, prove sui materiali, bloccaggio pesante) una centralina idraulica non è un optional; è l'unica soluzione praticabile.

Mantenimento della forza e posizionamento a metà corsa

I sistemi idraulici possono mantenere un carico in posizione a metà corsa per un tempo indefinito senza apporto continuo di energia, semplicemente chiudendo una valvola. I sistemi pneumatici non possono farlo in modo affidabile: l'aria compressa è comprimibile, quindi un cilindro pneumatico bloccato andrà alla deriva sotto carico. Per applicazioni come il sostegno di uno stampo di pressatura o il mantenimento della forza di serraggio durante un'operazione di saldatura, l'idraulica fornisce una posizione stabile e bloccata che fondamentalmente la pneumatica non può eguagliare.

Velocità e tempi di risposta: dove la pneumatica ha il vantaggio

I sistemi pneumatici si attivano più velocemente. L'aria è comprimibile e leggera, il che significa che i cilindri pneumatici si estendono e si ritraggono con corse rapide e ad alta velocità. Tempi di ciclo di meno di 0,5 secondi per una corsa completa sono comuni nei sistemi pick-and-place pneumatici. Martelli pneumatici ad alta velocità, pinzatrici e trasportatori di linee di confezionamento si affidano a questa capacità di attuazione rapida.

I sistemi idraulici sono più lenti a livello di corsa, sebbene controllabili. Poiché il fluido idraulico è denso e incomprimibile, spostarlo attraverso un circuito richiede più energia e la velocità dell'attuatore è direttamente legata alla portata della pompa della centralina idraulica. Un cilindro idraulico standard potrebbe completare una corsa di 12 pollici Da 1 a 3 secondi —adeguato per la maggior parte delle applicazioni pesanti, ma non adatto per attività che richiedono centinaia di cicli al minuto.

Tuttavia, il controllo della velocità nei sistemi idraulici è molto più preciso. Regolando le valvole di controllo del flusso o utilizzando pompe a cilindrata variabile nella centralina idraulica, gli operatori possono regolare le velocità esatte durante tutta la corsa, fondamentale per operazioni come lo stampaggio con stampo ad avvicinamento lento o l'estrusione controllata. Il controllo pneumatico della velocità è più approssimativo e più sensibile alle fluttuazioni della pressione di linea.

Efficienza energetica: nessuno dei due sistemi è intrinsecamente verde

L’efficienza energetica è spesso fraintesa nel dibattito tra idraulica e pneumatica. Spesso si ritiene che i sistemi pneumatici siano più efficienti perché utilizzano l'aria dell'impianto. In pratica, spesso rappresentano il metodo di trasmissione di potenza meno efficiente in una fabbrica. La generazione di aria compressa è notoriamente uno spreco: solo circa il 10-15% dell'energia elettrica immesso in un compressore d'aria raggiunge effettivamente il punto di utilizzo come lavoro meccanico utile. Perdite, generazione di calore e cadute di pressione fanno il resto.

I sistemi idraulici, in particolare quelli che utilizzano moderne centraline idrauliche con pompe a pistoni a cilindrata variabile e controlli con rilevamento del carico, raggiungono efficienza complessiva compresa tra il 75 e il 90% in sistemi ben mantenuti e adeguatamente dimensionati. Una pompa a cilindrata variabile rende solo quanto richiesto dal circuito; una pompa a cilindrata fissa in un sistema con bassa domanda scaricherà il flusso in eccesso sulla valvola di sicurezza sotto forma di calore, uno spreco energetico significativo di cui i progettisti del sistema devono tenere conto.

Per le operazioni a basso ciclo di lavoro, in cui un cilindro si attiva una volta ogni diversi secondi, il consumo energetico continuo al minimo di un'unità di potenza idraulica in funzione può superare il suo vantaggio in termini di efficienza. In questi scenari, i sistemi pneumatici alimentati dall’aria di un impianto centralizzato possono avere più senso dal punto di vista economico, poiché il compressore d’aria è condiviso tra decine di macchine.

Gestione del calore in Idraulico Power Units

Ogni centralina idraulica genera calore attraverso l'attrito del fluido, le perdite di carico delle valvole e l'inefficienza della pompa. Una tipica unità di potenza idraulica industriale che funziona con un ingresso di 20 kW potrebbe dissiparsi Da 3 a 6 kW come calore nel serbatoio. Senza un adeguato scambio di calore, attraverso la superficie del serbatoio, i raffreddatori ad aria o gli scambiatori di calore raffreddati ad acqua, la temperatura dell’olio supera l’intervallo operativo sicuro di 60°C (140°F) , accelerando il degrado delle guarnizioni e l'ossidazione dell'olio. L'aria di scarico pneumatica allontana automaticamente il calore; i sistemi idraulici richiedono una gestione termica deliberata come parte della progettazione del sistema.

Spiegazione della centralina idraulica: componenti e funzioni

Una centralina idraulica (HPU) è il cuore di qualsiasi sistema idraulico. Si tratta di un pacchetto autonomo che genera, immagazzina, filtra e condiziona il fluido idraulico pressurizzato. Comprenderne i componenti aiuta a chiarire perché i sistemi idraulici si comportano diversamente da quelli pneumatici e perché costano di più in anticipo.

• Serbatoio: Immagazzina il fluido idraulico, in genere da 1,5 a 3 volte la portata al minuto della pompa in volume. Dissipa anche il calore e consente la fuoriuscita dell'aria intrappolata.
• Pompa: Il motore principale del fluido. Le pompe a ingranaggi sono economiche e robuste; le pompe a pistoni sono efficienti e con cilindrata variabile; le pompe a palette offrono un funzionamento silenzioso. La selezione della pompa determina direttamente l'efficienza e il profilo acustico dell'HPU.
• Motore elettrico: Aziona la pompa. Il dimensionamento del motore si basa sulla portata e sulla pressione richieste. Gli azionamenti a frequenza variabile (VFD) sono sempre più utilizzati per adattare la velocità del motore alla domanda, riducendo il consumo di energia in inattività fino al 40% .
• Valvola di sicurezza: Dispositivo di sicurezza contro la pressione dell'impianto. Si apre quando la pressione supera il punto di regolazione, convogliando il fluido al serbatoio e prevenendo danni ai componenti.
• Assemblaggio del filtro: Rimuove la contaminazione particellare dal fluido. Gli obiettivi della classe di pulizia ISO (comunemente ISO 16/14/11 per i sistemi di servovalvole) determinano i valori in micron del filtro e gli intervalli di manutenzione.
• Scambiatore di calore: Mantiene la temperatura del fluido entro la fascia operativa ottimale di 40–60°C. Può essere olio-aria o olio-acqua a seconda delle condizioni ambientali e dei requisiti di smaltimento del calore.
• Accumulatore (opzionale): Conserva il fluido pressurizzato per i picchi di domanda, smorza i picchi di pressione e può mantenere la pressione del circuito durante brevi arresti della pompa.

I sistemi pneumatici non hanno equivalenti alla centralina idraulica come sistema assemblato. Si affidano invece a un compressore d'aria centralizzato, un essiccatore, un serbatoio di raccolta e tubazioni di distribuzione, tutte infrastrutture generalmente condivise. Ciò semplifica la progettazione della singola macchina, ma crea una dipendenza dalla qualità dell'aria e dalla coerenza della pressione a livello di impianto.

Requisiti di manutenzione e affidabilità nel tempo

La manutenzione è il luogo in cui il confronto idraulico/pneumatico diventa più importante per i responsabili delle operazioni. Entrambi i sistemi richiedono un’attenzione regolare, ma la natura e le conseguenze della negligenza differiscono nettamente.

Manutenzione del sistema idraulico

I sistemi idraulici sono sensibili alla contaminazione dei fluidi. Oltre l'80% dei guasti al sistema idraulico sono attribuiti all'olio contaminato. La contaminazione da particolato danneggia le bobine delle servovalvole, graffia i fori dei cilindri e accelera l'usura della pompa. Un rigoroso programma di manutenzione per una centralina idraulica comprende:

• Campionamento dell'olio e analisi della pulizia ISO ogni 250-500 ore di funzionamento
• Sostituzione dell'elemento filtrante in base agli indicatori di pressione differenziale (non secondo un programma di calendario fisso)
• L'olio completo viene sostituito ogni 2.000-4.000 ore a seconda delle condizioni operative e del tipo di olio
• Ispezione e sostituzione delle guarnizioni su cilindri e pompe annualmente o al primo segno di perdita esterna
• Ispezione dello sfiato del serbatoio per impedire l'ingresso di umidità e polvere atmosferica

Le perdite di olio esterne rappresentano la modalità di guasto idraulico più visibile. Anche una piccola perdita dalla guarnizione può creare pericoli per il pavimento, problemi di conformità ambientale e rischi di incendio se l'olio entra in contatto con superfici calde. ISO23309 e le normative ambientali locali potrebbero richiedere sistemi di contenimento delle fuoriuscite attorno alle apparecchiature idrauliche in alcuni settori.

Manutenzione del sistema pneumatico

La manutenzione pneumatica è più semplice a livello di macchina ma spesso trascurata a livello di infrastruttura. I compiti principali includono:

• Svuotamento giornaliero o automatico dei separatori d'acqua e delle unità FRL (filtro-regolatore-lubrificatore).
• Sostituzione degli elementi filtranti FRL ogni 6-12 mesi
• Indagini sul rilevamento delle perdite nelle tubazioni di distribuzione: gli studi lo dimostrano le perdite rappresentano dal 20 al 30% della produzione di aria compressa in una fabbrica media
• Lubrificazione annuale delle aste dei pistoni dei cilindri e controllo dell'usura delle guarnizioni

La più grande modalità di guasto della manutenzione pneumatica è invisibile: perdite d'aria che riducono silenziosamente la capacità del compressore. A Foro da 3 mm in una linea di distribuzione a 100 PSI può sprecare continuamente oltre 1 kW di energia del compressore. Gli strumenti di rilevamento delle perdite a ultrasuoni sono essenziali per le strutture che gestiscono reti pneumatiche di grandi dimensioni.

Confronto dei costi: anticipato e a vita

Il prezzo di acquisto è il punto in cui i sistemi pneumatici appaiono più interessanti. Un cilindro pneumatico e un gruppo valvola per un'applicazione leggera potrebbero costare $ 50 a $ 500 . Può funzionare un cilindro idraulico comparabile con valvola e collettore $ 500 a $ 5.000 —e una centralina idraulica dedicata per una singola macchina ne aggiunge un'altra $ 2.000 a $ 30.000 a seconda delle dimensioni e delle specifiche.

Tuttavia, l’analisi dei costi nel corso della vita racconta una storia più equilibrata. I sistemi pneumatici sono economici da acquistare e installare, ma costosi da gestire. Negli impianti in cui l'aria compressa viene generata a un costo a pieno carico (elettricità, manutenzione, ammortamento del capitale) di Da $ 0,25 a $ 0,35 per 1.000 piedi cubi standard , i consumatori pneumatici ad alto ciclo di lavoro diventano importanti voci di linea di energia. Un singolo cilindro pneumatico da 2 pollici che esegue 60 cicli al minuto per due turni di 8 ore può consumare l’equivalente di Da 2 a 4kW di energia elettrica in modo continuo.

Per le applicazioni a forza elevata e ciclo di lavoro elevato, una centralina idraulica generalmente raggiunge il pareggio rispetto a un'alternativa pneumatica interna Da 3 a 5 anni di funzionamento esclusivamente sul risparmio energetico. Al di là di questa finestra, il sistema idraulico è più economico da gestire. Per le applicazioni intermittenti a bassa forza, il sistema pneumatico non perde mai il suo vantaggio in termini di costi.

Profili di sicurezza: rischi diversi, né maggiori né minori

La sicurezza non è una vittoria semplice per nessuno dei due sistemi: ciascuno comporta rischi distinti che devono essere gestiti attraverso controlli tecnici e disciplina procedurale.

Pericoli idraulici

• Lesioni da iniezione: Una perdita stenopeica in un tubo idraulico a 3.000 PSI può iniettare fluido attraverso la pelle con una forza sufficiente a causare danni ai tessuti profondi senza un'evidente ferita d'ingresso. Si tratta di un’emergenza medica spesso sottovalutata nel punto di cura. L'OSHA registra questo come uno dei rischi idraulici più gravi.
• Rischio incendio: Il fluido idraulico a base di petrolio è infiammabile. Uno spruzzo proveniente da un tubo guasto vicino a superfici calde o fonti di accensione può provocare un incendio. I fluidi resistenti al fuoco (esteri fosfati, miscele acqua-glicole) sono obbligatori nelle fonderie, nelle acciaierie e nelle applicazioni aeronautiche.
• Rilascio di energia immagazzinata: Un accumulatore caricato a 3.000 PSI immagazzina una quantità significativa di energia. Procedure di depressurizzazione non corrette possono causare l'espulsione violenta dei componenti.

Pericoli pneumatici

• Caduta di gravità: Quando un cilindro pneumatico perde pressione, il suo carico diminuisce immediatamente: non c'è ammortizzatore. Gli assi pneumatici caricati per gravità richiedono blocchi meccanici esterni o mantenimento della pressione con valvola per sostenere un carico in sicurezza.
• Rumore: Lo scarico pneumatico è rumoroso. Le porte di scarico della valvola direzionale non silenziata possono produrre da 85 a 95 dB(A) —al di sopra della soglia che richiede la protezione dell'udito ai sensi delle normative UE e OSHA. I silenziatori riducono questo fenomeno ma aggiungono contropressione, che influisce sulla velocità di ritorno del cilindro.
• Pericolo di frusta: Un tubo dell'aria pressurizzata scollegato può sbattere violentemente. I sistemi di ritenuta dei tubi e i raccordi di arresto automatico sono disposizioni di sicurezza standard.

Nella lavorazione degli alimenti, nella produzione farmaceutica e nelle camere bianche, i sistemi pneumatici sono generalmente preferiti perché il loro scarico (aria) è pulito e le perdite prive di olio non contaminano i prodotti. La contaminazione dell'olio idraulico in questi ambienti crea problemi di conformità e sicurezza del prodotto che prevalgono su qualsiasi argomento di forza o efficienza.

Guida alla selezione specifica dell'applicazione

L'abbinamento del tipo di sistema all'applicazione è il risultato più pratico di qualsiasi analisi idraulica rispetto a quella pneumatica. La seguente ripartizione copre i casi di utilizzo industriale più comuni.

Scegli una centralina idraulica quando:

• I requisiti di forza superano i 25 kN: presse per metalli, unità di serraggio per stampaggio a iniezione, presse per forgiatura, supporti per tetti di miniere
• È necessario un controllo preciso della velocità su tutta la corsa: estrusione controllata, stampaggio ad avvicinamento lento, macchine per prove sui materiali
• Il carico deve essere mantenuto stazionario sotto sforzo per periodi prolungati: bloccaggio di stampi, fissaggio di attrezzature, banchi di prova strutturali
• Attrezzature mobili che richiedono una forza elevata in un imballaggio compatto: escavatori, macchine agricole, sterzo marino, attrezzature offshore
• Operazioni ad alto ciclo di lavoro e ad alta forza in cui l'efficienza energetica a lungo termine giustifica il costo iniziale dell'HPU

Scegli la pneumatica quando:

• I requisiti di forza sono inferiori a 10 kN e la velocità è più importante della precisione: robot di prelievo e posizionamento, deviatori di trasportatori, espulsori di pezzi
• È necessario un ambiente pulito: produzione alimentare, farmaceutica, di dispositivi medici e di semiconduttori
• Bassi costi di installazione e rapidità di implementazione sono importanti: strumenti di manutenzione, piccole celle di automazione, strumenti pneumatici per officine
• L’infrastruttura dell’impianto di aria compressa esiste già ed è sottoutilizzata
• Il ciclo di lavoro è basso e l'efficienza energetica dei singoli attuatori non è una priorità

Sistemi ibridi: utilizzarli entrambi insieme

Molte linee di produzione moderne utilizzano entrambe le tecnologie in parallelo. Un'unità di potenza idraulica potrebbe azionare il pistone principale della pressa mentre i cilindri pneumatici gestiscono il carico, lo scarico e il bloccaggio dei pezzi attorno ad esso. Questa architettura ibrida sfrutta i punti di forza di ciascun sistema: l'idraulica per i lavori pesanti, la pneumatica per le funzioni ausiliarie veloci e leggere. La progettazione di questi sistemi richiede un'attenzione particolare all'infrastruttura elettrica condivisa, all'integrazione del sistema di controllo e alla pianificazione della manutenzione per evitare conflitti operativi.

Considerazioni ambientali e normative

Il rispetto ambientale è un fattore crescente nel processo di selezione idraulica o pneumatica. L'olio idraulico è classificato come sostanza pericolosa nella maggior parte delle giurisdizioni. Le fuoriuscite richiedono procedure di pulizia documentate e lo smaltimento dell'olio idraulico usato è regolato da quadri come la Direttiva quadro sui rifiuti dell'UE o gli standard EPA degli Stati Uniti. Le strutture che utilizzano sistemi idraulici devono mantenere le infrastrutture di contenimento dell'olio (vassoi di raccolta, serbatoi chiusi, kit per le fuoriuscite) e formare il personale di conseguenza.

I fluidi idraulici biodegradabili (a base di olio di colza, a base di esteri sintetici) sono disponibili e sempre più specificati in applicazioni sensibili all'ambiente: attrezzature forestali, navi marittime, macchine agricole che operano vicino a fonti d'acqua. Questi fluidi tipicamente trasportano a Maggiorazione del prezzo dal 15 al 40%. rispetto all'olio minerale e possono avere intervalli di temperatura operativi più ristretti, ma riducono significativamente la responsabilità ambientale.

I sistemi pneumatici, al contrario, scaricano aria pulita e secca (presupponendo un'adeguata filtrazione e asciugatura) e comportano un carico minimo di conformità ambientale a livello di macchina. Il costo ambientale è a monte, nel consumo energetico del compressore d’aria, e viene affrontato attraverso programmi di efficienza energetica anziché di contenimento delle fuoriuscite.

Per le strutture che perseguono la certificazione di gestione ambientale ISO 14001, la gestione del sistema idraulico richiede una documentazione più formale e un controllo procedurale rispetto alle alternative pneumatiche, il che rappresenta un reale costo operativo che vale la pena considerare nella decisione di selezione.

Dimensionamento di una centralina idraulica: parametri chiave per agire correttamente

Per ingegneri e acquirenti che valutano le opzioni delle centraline idrauliche, il corretto dimensionamento è fondamentale. Un’unità HPU sottodimensionata non è in grado di soddisfare i picchi di domanda; uno sovradimensionato spreca capitale e funziona in modo inefficiente a carico parziale. I tre parametri fondamentali del dimensionamento sono portata, pressione e potenza.

1. Portata richiesta (l/min o GPM): Calcolato dall'area dell'alesaggio del cilindro moltiplicata per la velocità del pistone richiesta, sommata su tutti gli attuatori che funzionano simultaneamente. Aggiungere sempre un margine dal 10 al 15% per le perdite del sistema.
2. Pressione massima del sistema (bar o PSI): Impostato in base al requisito di carico più elevato. L'impostazione della valvola di sicurezza deve essere superiore del 10-15% alla pressione operativa massima, non alla pressione nominale massima del componente.
3. Potenza motore (kW o HP): Calcolato come (portata × pressione) / (600 × efficienza della pompa) in kW quando si utilizzano L/min e bar. Un sistema che richiede 40 L/min a 200 bar con una pompa con efficienza dell'85% necessita di circa 15,7 kW della potenza motrice.

Il volume del serbatoio è dimensionato a 2 o 3 volte la portata della pompa al minuto: una pompa da 40 l/min ottiene un serbatoio da 80 a 120 litri. Questo rapporto garantisce un tempo di permanenza adeguato per la deaerazione dell'aria, la stabilizzazione della temperatura e la sedimentazione della contaminazione. Risparmiare sul volume del serbatoio è un errore comune nelle specifiche dell'HPU che si manifesta successivamente come problemi di surriscaldamento e contaminazione.

Per il dimensionamento pneumatico, il processo equivalente è più semplice: calcolare il consumo d'aria di ciascun attuatore (area dell'alesaggio × corsa × cicli al minuto × 2 per il doppio effetto), sommare tutti i consumatori, aggiungere un margine del 25% per perdite ed espansione futura e confermare che la capacità del compressore d'aria dell'impianto copre la domanda totale alla pressione richiesta all'ingresso FRL della macchina.

Il punto finale su idraulico vs pneumatico

La decisione idraulica o pneumatica non riguarda quale tecnologia sia superiore in astratto, ma quale si adatta ai parametri specifici di carico, velocità, ambiente e budget. I sistemi idraulici, ancorati tramite una centralina idraulica adeguatamente dimensionata, rappresentano l'unica scelta pratica per applicazioni a forza elevata, con controllo di precisione o di mantenimento del carico. I sistemi pneumatici sono la scelta giusta per attività veloci, pulite, a bassa forza e sensibili ai costi in cui esiste già un'infrastruttura per l'aria compressa.

Ottieni la scelta fin dall'inizio quantificando i requisiti di forza, il ciclo di lavoro, i vincoli ambientali e il costo totale di proprietà su 5 anni, non solo il prezzo dell'ordine di acquisto. Tale analisi indicherà quasi sempre chiaramente un tipo di sistema e consentirà di risparmiare notevoli costi di retrofit e problemi operativi a valle.

Se si opera vicino al confine (forze comprese tra 10 e 25 kN, cicli di lavoro moderati, requisiti ambientali misti) consultare un integratore di sistemi di potenza fluida che possa modellare entrambe le opzioni rispetto al ciclo di carico effettivo. Il sistema giusto per la tua attività è quello che riduce al minimo il costo totale di proprietà soddisfacendo al tempo stesso ogni requisito prestazionale in modo affidabile, non quello che sembra più economico su un preventivo.
