Cos'è un'unità CDU?
A Unità CDU (unità di azionamento compatta) è un gruppo di potenza idraulica autonomo che integra pompa, motore, serbatoio, valvole ed elementi di controllo in un unico involucro. Fornisce fluido idraulico pressurizzato su richiesta ad attuatori, cilindri o motori in apparecchiature industriali, mobili e marine. La caratteristica distintiva è la compattezza: tutti i componenti idraulici sono preassemblati, pre-tubati e pronti per l'installazione senza interventi idraulici in loco oltre le porte di collegamento.
Le unità CDU sono strettamente correlate a - e spesso usate in modo intercambiabile con - il termine Centralina idraulica DC , in particolare quando il motore di azionamento funziona con corrente continua (12 V, 24 V o 48 V CC). Ciò li rende la scelta predefinita per le piattaforme alimentate a batteria: veicoli commerciali, piattaforme di lavoro aereo, sponde montacarichi, autocarri con cassone ribaltabile, macchine agricole e stazioni industriali off-grid dove l'alimentazione della rete CA non è disponibile.
In parole povere: se avete bisogno di forza idraulica senza utilizzare una combinazione motore-pompa separata e senza far passare le linee idrauliche esterne attraverso il telaio della macchina, un'unità CDU è la soluzione. Un'unità tipica consegna tra 0,5 l/min e 20 l/min a pressioni che vanno da Da 100 bar a 350 bar , a seconda della classe di applicazione.
Componenti principali all'interno di un'unità CDU
Capire cosa contiene un'unità CDU aiuta a spiegare perché funziona in modo così affidabile in ambienti così diversi. Ogni unità, sia essa commercializzata come unità di azionamento compatta o come unità di potenza idraulica CC, condivide la stessa architettura fondamentale.
Motore elettrico
Le versioni CC utilizzano motori a magneti permanenti o brushless da 12 V, 24 V o 48 V. Le versioni CA utilizzano motori a induzione monofase o trifase. La potenza del motore varia da 0,3 kW (piccola sponda idraulica) a 7,5 kW (cilindro industriale pesante). L'efficienza del motore determina direttamente il consumo della batteria nelle applicazioni mobili: i progetti senza spazzole raggiungono fino a Efficienza del 92%. rispetto al 78–82% per i motori a spazzole.
Pompa idraulica
Le pompe a ingranaggi dominano le configurazioni CDU grazie alla loro efficienza in termini di costi e alla tolleranza per l'olio a viscosità variabile. Le pompe a pistoni compaiono in unità ad alta pressione che superano i 250 bar. La cilindrata varia tipicamente da 0,4 cc/giro a 4,5 cc/giro. Alcuni modelli di centraline idrauliche CC utilizzano pompe a ingranaggi birotazionali, quindi un'unica inversione del motore estende e ritrae un cilindro senza commutare le valvole.
Serbatoio
Serbatoi in acciaio o alluminio da 0,5 litri a 20 litri contengono il fluido di lavoro. I deflettori impediscono l'aerazione; i tappi di sfiato con filtri essiccanti tengono lontana l'umidità. I serbatoi più piccoli funzionano perché le unità CDU funzionano in modo intermittente: non funzionano in modo continuo come le stazioni idrauliche centrali.
Blocco collettore e valvole
Le valvole di controllo direzionale, le valvole limitatrici di pressione, le valvole di ritegno e le cartucce azionate da solenoide sono tutte collegate a un collettore in alluminio lavorato o ghisa duttile. Ciò elimina i collegamenti dei tubi tra i componenti, riducendo i punti di perdita quasi a zero all'interno dell'unità.
Elettronica di controllo
Le unità CDU avanzate incorporano interfacce CAN-bus, driver per valvole proporzionali, protezione da sovracorrente con rilevamento di corrente e arresti termici. I progetti di unità di potenza idraulica CC entry-level utilizzano semplici controlli basati su relè. Entrambi gli approcci possono essere collegati all'impianto elettrico esistente di un veicolo in poche ore.
Filtrazione
I filtri sulla linea di ritorno da 10 micron (assoluti) mantengono il fluido sufficientemente pulito per le elettrovalvole a cartuccia. I filtri di aspirazione aggiungono un primo stadio grossolano. Nelle applicazioni mobili in cui le vibrazioni spostano il particolato dai tubi flessibili e dai raccordi, un buon filtraggio prolunga la durata della pompa da meno di 2.000 ore a oltre 8.000 ore di funzionamento .
Tipi di unità CDU: come vengono classificati
Le unità CDU non sono un unico prodotto: abbracciano un'ampia matrice di classificazione basata sulla tensione di alimentazione, sul tipo di pompa, sull'orientamento di montaggio e sulla configurazione della valvola. La tabella seguente riassume le principali categorie incontrate dagli acquirenti.
| Asse di classificazione | Varianti comuni | Intervallo di pressione tipico | Applicazione primaria |
| Tensione di alimentazione | 12 V CC / 24 V CC / 48 V CC / 110–240 V CA | Fino a 250bar | Veicoli mobili, stazioni off-grid |
| Tipo di pompa | Ingranaggio/pistone/paletta | 50–350 bar | Generale / Alta pressione / Media pressione |
| Configurazione della valvola | Semplice effetto / Doppio effetto / Proporzionale | Varia | Ribaltabili / Pinze / Servocomando |
| Tipo di motore | DC con spazzole / DC senza spazzole / Induzione AC | N/A (classificazione del motore) | Sistemi alimentati a batteria/rete |
| Orientamento di montaggio | Verticale/Orizzontale/Sommerso | Come sopra | Installazioni con vincoli di spazio |
Classificazione delle unità CDU in base ai principali parametri tecnici
Il Centralina idraulica DC Il segmento all’interno di questa matrice è la categoria in più rapida crescita, trainata dall’elettrificazione dei veicoli commerciali. I dati di mercato indicano che la domanda di centraline idrauliche da 24 V e 48 V DC è cresciuta all'incirca CAGR del 9,4% tra il 2018 e il 2024 , con i settori delle sponde montacarichi e delle piattaforme di lavoro aereo che rappresentano oltre il 40% del volume unitario.
Centralina idraulica DC: la CDU mobile-ready
Quando gli ingegneri specificano a Centralina idraulica DC , stanno selezionando un'unità CDU ottimizzata per l'alimentazione a batteria in corrente continua. Diverse differenze di progettazione distinguono le unità CC dalle loro controparti CA:

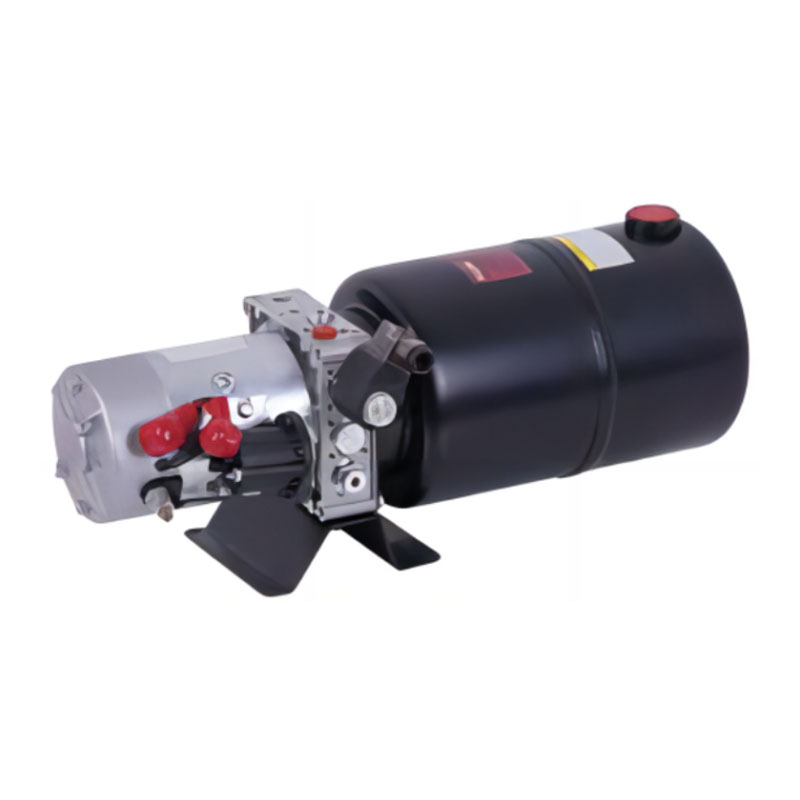

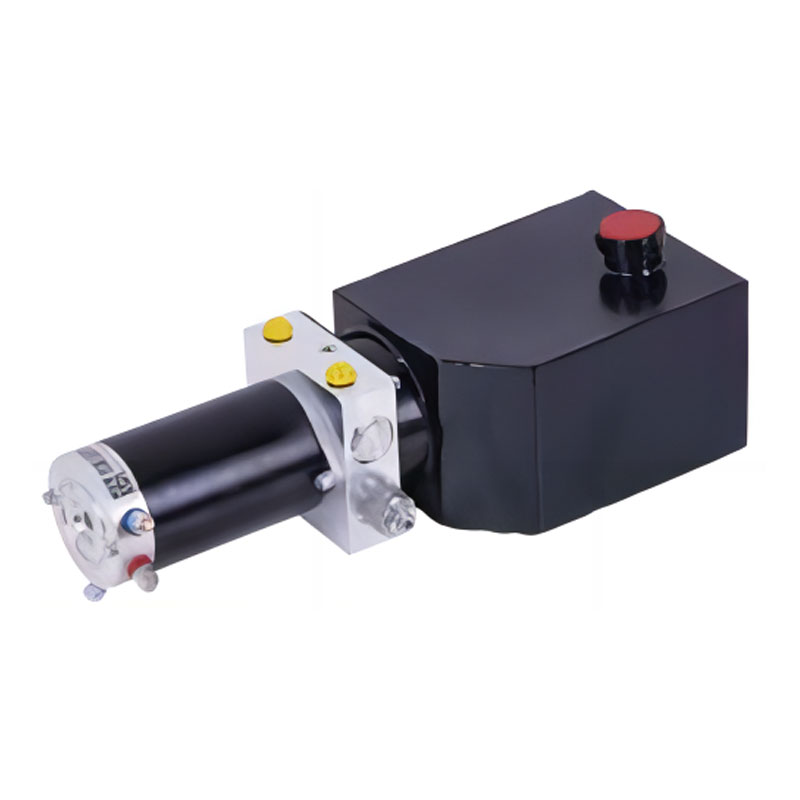

Centralina idraulica CC
- Assorbe corrente da banchi batterie da 12 V/24 V/48 V
- Motore progettato per servizio intermittente (ciclo S2/S3) anziché per funzionamento continuo
- Ilrmal protection critical — motor winding temp monitored via NTC sensor
- Elettrovalvole collegate direttamente al pannello relè del veicolo o alla ECU
- Non è necessario alcun convertitore di frequenza
- Prestazioni di avviamento a freddo fino a -30°C con olio a bassa viscosità
- Compatto: l'unità tipica da 24 V/2,2 kW pesa 12–18 kg

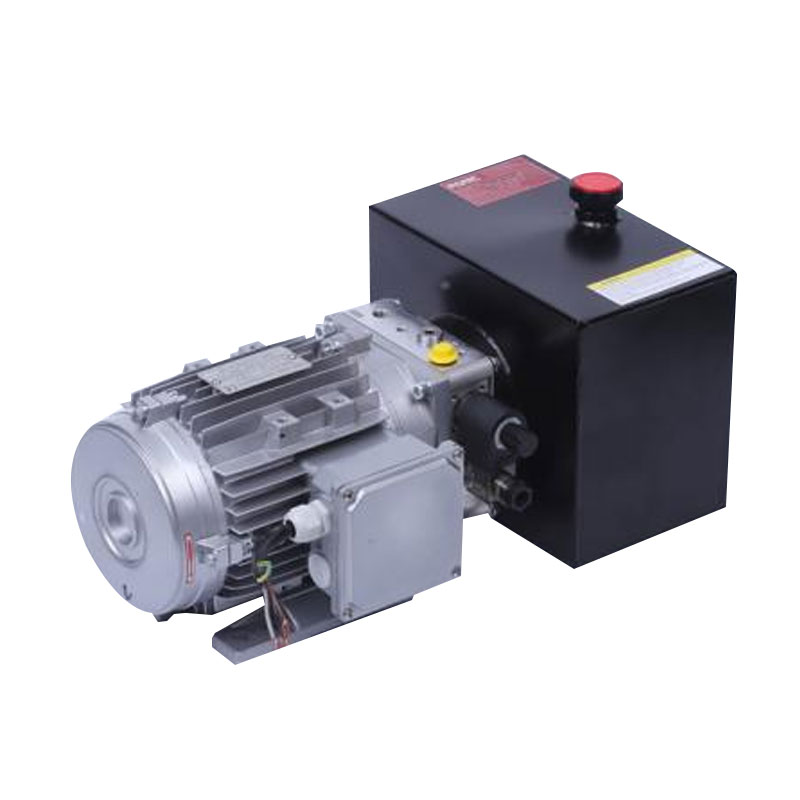

Centralina idraulica CA
- Richiede un'alimentazione di rete monofase o trifase da 110–480 V
- Standard di servizio continuo (S1) per installazioni in fabbrica
- Ilrmal management via motor frame cooling fins and fan
- Azionamento a frequenza variabile (VFD) opzionale per il risparmio energetico
- Portata continua più elevata: fino a 60 L/min comune
- Più pesante: il propulsore paragonabile pesa 35–80 kg
- Ideale per presse industriali stazionarie e sistemi di bloccaggio
Il practical implication: a Centralina idraulica 24 Vcc su un camion per la raccolta rifiuti solleva un contenitore in circa 4 secondi, assorbe circa 180–220 A di picco e poi rimane inattivo per 30–45 secondi mentre il camion si sposta alla fermata successiva. Questo ciclo di lavoro è esattamente ciò per cui sono progettati gli avvolgimenti dei motori CC. Il funzionamento continuo di un'unità di questo tipo causerebbe un guasto termico in pochi minuti: dimensionare il motore per il ciclo di lavoro effettivo è il passaggio ingegneristico critico che la maggior parte degli acquirenti trascura.
Dove vengono utilizzate le unità CDU: applicazioni nel mondo reale
Le unità CDU compaiono in una gamma sorprendentemente ampia di settori. La combinazione di design autonomo, ingombro compatto e, per le varianti CC, compatibilità con la batteria li rende adattabili a quasi tutte le applicazioni idrauliche mobili o con spazio limitato.
01
Sponde idrauliche e piattaforme per autocarri
Questo è il più grande mercato unico a livello globale per le centraline idrauliche CC. I veicoli per le consegne dotati di sponda idraulica utilizzano unità CDU da 12 V o 24 V per sollevare e abbassare carichi fino a 2.500 kg. Le unità qui sono generalmente classificate per Pressione di esercizio 100 bar con un ciclo di lavoro di 60 secondi e un intervallo di riposo di 15 minuti. I principali operatori di flotte europei segnalano il superamento del tempo medio tra i guasti (MTBF). 15.000 cicli su unità di qualità.
02
Piattaforme di lavoro aereo (PLE) e piattaforme elevatrici a forbice
Le piattaforme a forbice e a braccio alimentate a batteria si affidano quasi esclusivamente a centraline idrauliche CC per le funzioni di sollevamento/abbassamento e di guida. Un tipico sollevatore elettrico a forbice utilizza a Centralina idraulica 24 V / 3 kW DC con collettore a doppia sezione: un circuito per il sollevamento della piattaforma (fino a 200 bar), un altro per la stabilizzazione degli stabilizzatori. L'altezza della piattaforma può raggiungere i 12 m con una singola carica della batteria utilizzando l'abbassamento rigenerativo ottimizzato.
03
Attrezzature agricole e forestali
Gli accessori per i trattori – spaccalegna, trivellatori di buche, movimentatori di balle – utilizzano sempre più unità CDU autonome anziché attingere all'impianto idraulico azionato dalla presa di forza del trattore. Ciò semplifica l'accoppiamento degli accessori e consente all'attrezzatura di funzionare in modo indipendente. In questo segmento sono standard portate da 5–12 L/min a 200 bar.
04
Attrezzature marine e offshore
Le coperture dei boccaporti, la timoneria, le alette stabilizzatrici e i sistemi di verricello di ancoraggio sulle imbarcazioni più piccole utilizzano unità CDU con corpo in acciaio inossidabile o rivestimento epossidico classificate per gli ambienti marini. La resistenza alla nebbia salina, l'anodizzazione dell'alluminio e la sigillatura del connettore IP67 sono requisiti standard. Fornisce una tipica unità CDU marina funzionante a 24 V CC 8–10 l/min a 140 bar per l'azionamento del boccaporto.
05
Utensili per serraggio e pressatura industriale
Il bloccaggio delle attrezzature sui centri di lavoro CNC utilizza spesso unità CDU a basso flusso e ad alta pressione 1–3 l/min a 300–350 bar — per trattenere i pezzi durante il taglio. Il design autonomo mantiene l'olio idraulico lontano dall'elettronica di controllo CNC e semplifica la sostituzione delle attrezzature. Le unità CDU alimentate a corrente alternata dominano questo segmento perché gli impianti rimangono su macchine utensili alimentate dalla rete.
06
Attrezzature di emergenza e salvataggio
Gli strumenti di estricazione dei veicoli (divaricatori, taglierine, arieti) utilizzati dai servizi antincendio e di soccorso sono alimentati da unità CDU portatili alimentate dall'alimentazione a 12 V o 24 V del veicolo. Queste unità devono avviarsi a freddo in modo affidabile a -20°C e raggiungere la piena pressione di esercizio entro 5 secondi dall'attivazione. Specifiche tipiche: Pressione di esercizio 700 bar, 0,5 l/min — alta pressione con flusso molto basso per azionare i piccoli cilindri negli strumenti di soccorso.
Come selezionare l'unità CDU giusta per la tua applicazione
La selezione di un'unità CDU, o più specificamente, il dimensionamento di un'unità di potenza idraulica CC, comporta una sequenza di decisioni ingegneristiche. Sbagliare uno qualsiasi di essi porta a guasti prematuri, velocità inadeguata o consumo eccessivo della batteria.
- Definire i requisiti di carico e pressione. Calcolare la forza richiesta sull'attuatore (area del foro del cilindro × pressione desiderata). Aggiungere un margine del 20% per le perdite di pressione nei tubi e nei raccordi. Questo fornisce il punto di regolazione minimo della pressione di esercizio.
- Determinare la portata richiesta. Portata = volume dell'attuatore ÷ tempo di ciclo desiderato. Un cilindro con alesaggio 50 mm e corsa 200 mm necessita di 0,393 litri per ciclo. È richiesto un tempo di estensione di circa 4 secondi 5,9 l/min .
- Calcola la potenza del motore. Potenza (kW) = (Pressione bar × Portata L/min) ÷ 600 ÷ efficienza della pompa. A 150 bar e 6 L/min con efficienza della pompa all'85%: (150 × 6) ÷ 600 ÷ 0,85 = 1,76 kW . Selezionare la dimensione del motore standard successiva (tipicamente 2,2 kW).
- Abbinare alla tensione di alimentazione. Per sistemi DC, calcolare la corrente di picco: 2.200 W ÷ 24 V ÷ 0,85 efficienza motore ≈ 108 Un picco . Verificare le dimensioni dei cavi, i valori nominali dei fusibili e la capacità della batteria rispetto a questo valore.
- Specificare il ciclo di lavoro. Confrontare il rapporto tempo di attività/tempo di inattività effettivo con la classe di servizio nominale del motore (S2 = funzionamento singolo per un periodo definito; S3 = servizio periodico intermittente). Il ciclo di lavoro non corrispondente è la causa principale della bruciatura prematura del motore nelle unità di potenza idrauliche CC.
- Controllare l'intervallo della temperatura ambiente e del fluido. Le apparecchiature mobili in climi freddi necessitano di una viscosità dell'olio nell'intervallo VG22 o VG32 per evitare la cavitazione all'avvio. I climi caldi potrebbero richiedere che VG68 mantenga la resistenza della pellicola a una temperatura operativa di 70–80°C.
- Valutare la configurazione della valvola. I circuiti a semplice effetto (ritorno per gravità) necessitano di un'elettrovalvola. I circuiti a doppio effetto (alimentati in entrambe le direzioni) necessitano di una valvola a 4/3 vie o due valvole a 2/2 vie. Le valvole proporzionali consentono il controllo della velocità ma aggiungono costi al controller.
Manutenzione dell'unità CDU: cosa copre effettivamente l'intervallo di servizio
Le unità CDU richiedono poca manutenzione rispetto alle stazioni idrauliche centrali, ma "bassa manutenzione" non significa "assenza di manutenzione". Un programma di manutenzione sistematico previene le due modalità di guasto più comuni: contaminazione del fluido e surriscaldamento dell'avvolgimento del motore.
Ogni 250 ore o 6 mesi
- Controllare il livello dell'olio nel serbatoio: rabboccare con un grado corrispondente
- Ispezionare tutti i collegamenti dei tubi esterni per eventuali perdite
- Verificare l'impostazione della valvola limitatrice di pressione con un manometro calibrato
- Controllare le condizioni del tappo dello sfiatatoio e pulirlo o sostituirlo
Ogni 1.000 ore o annualmente
- Sostituire completamente il fluido idraulico: scaricare, lavare, riempire
- Sostituire l'elemento filtrante della linea di ritorno (10 micron assoluti)
- Invia campione di olio per l'analisi del conteggio delle particelle (ISO 4406)
- Controllare l'usura delle spazzole del motore sulle unità CC a spazzole
- Testare il tempo di risposta dell'elettrovalvola rispetto al valore di riferimento
Ogni 3.000–5.000 ore
- Ispezionare l'usura interna della pompa: misurare il flusso alla pressione nominale
- Sostituire le spazzole del motore sulle unità DC di tipo a spazzola (normalmente con durata nominale di 3.000–5.000 h)
- Controllare il gioco dei cuscinetti del motore e i cuscinetti lubrificati con grasso
- Ispezionare le condizioni degli O-ring del collettore su tutti i tappi con porte
Un risultato dell'analisi del fluido contaminato (classe ISO 4406 peggiore di 18/16/13) indica una fonte di contaminazione attiva (guarnizione difettosa, tubo danneggiato o filtraggio dello sfiatatoio inadeguato) che deve essere individuata e risolta prima del successivo intervallo di manutenzione. Ignorare un rapporto errato sul conteggio delle particelle è il modo più rapido per provocare il guasto della pompa a ingranaggi all'interno di un'unità CDU.
Problemi comuni dell'unità CDU e relative cause principali
La maggior parte dei guasti sul campo nelle unità CDU e nelle centraline idrauliche CC sono riconducibili a un breve elenco di cause profonde. La conoscenza di questi modelli consente ai team di manutenzione di diagnosticare i problemi in pochi minuti anziché in ore.
| Sintomo | Causa principale più probabile | Passaggio diagnostico | Correggi |
| Il motore funziona ma non si crea pressione | Valvola di sicurezza bloccata aperta/pompa usurata | Bloccare la porta di uscita: la pressione aumenta? Se sì: valvola di sicurezza. Se no: pompa. | Sostituire la cartuccia o la pompa della valvola di sicurezza |
| Velocità dell'attuatore lenta | L’usura della pompa riduce l’efficienza volumetrica | Misurare la portata effettiva alla pressione nominale rispetto alla targhetta | Sostituire la pompa se il flusso è <80% del valore nominale |
| Surriscaldamento del motore in <5 minuti | Ciclo di lavoro superato/tensione di alimentazione bassa | Registrare la corrente del motore e la tensione dei terminali durante il funzionamento | Ridurre la frequenza del ciclo; controllare la caduta di tensione della batteria e del cavo |
| Funzionamento rumoroso (lamento o cavitazione) | Ingestione di aria/restrizione dell'aspirazione/olio denso e freddo | Controllare il livello dell'olio, controllare che il tubo di aspirazione non sia piegato, misurare la depressione in aspirazione | Olio caldo prima dell'operazione; chiara limitazione dell'aspirazione |
| L'elettrovalvola non si sposta | Contaminazione depositata nella bobina/bobina bruciata | Applicare la tensione direttamente alla bobina; misurare la resistenza (dovrebbe essere 6–40 ohm) | Sostituire la bobina o pulire/sostituire il gruppo bobina |
Guida diagnostica sintomo-causa per la risoluzione dei problemi sul campo dell'unità CDU
Specifiche chiave da verificare prima di acquistare un'unità CDU
I fornitori pubblicano una serie di dati nelle schede tecniche delle unità CDU e non tutti hanno la stessa importanza. Le seguenti specifiche separano le unità di alta qualità da quelle sottospecificate: controllale prima di effettuare un ordine, in particolare quando si acquista una centralina idraulica CC per un'applicazione mobile critica.
- Classe di funzionamento del motore (IEC 60034-1): S2 (breve durata), S3 (intermittente) o S1 (continuo). La maggior parte delle unità CDU mobili sono classificate S2/10 min o S3/25%. Verifica che corrisponda al tuo modello di utilizzo effettivo.
- Pressione nominale rispetto alla pressione massima: La pressione nominale è la pressione di esercizio continua; la pressione massima (picco) è una tolleranza di breve durata (tipicamente superiore del 10–15%). Non selezionare un'unità in cui la pressione di esercizio equivale al massimo pubblicato.
- Portata alla pressione nominale: Alcune schede tecniche elencano il flusso a vuoto (a pressione zero). Richiedi la portata alla pressione di esercizio: sarà inferiore del 10–20% a causa delle perdite volumetriche.
- Intervallo di temperatura operativa: Controllare sia la temperatura minima di avvio che la temperatura massima continua del fluido. Un'unità classificata per temperature comprese tra -20°C e 60°C è adatta per la maggior parte delle applicazioni mobili in climi temperati e freddi.
- Capacità del serbatoio rispetto al volume del circuito: Il rule of thumb is a reservoir holding at least 3× the system's active fluid volume to allow adequate cooling and deaeration between cycles.
- Protezione ingresso (classificazione IP): IP54 è il minimo per l'uso mobile all'aperto. Le applicazioni marine richiedono IP67 o superiore. Verificare che il grado IP si applichi all'intero gruppo, non solo al motore.
- Livello di rumore: Le unità CDU con pompa a ingranaggi producono generalmente 68–74 dB(A) a 1 metro. Le unità con pompa a pistone possono essere più silenziose (60–65 dB(A)) a livelli di potenza comparabili. Per le installazioni in cabina operatore, questa cifra è importante.
Il Future Direction of CDU Units and DC Hydraulic Power Units
Il CDU unit market is undergoing significant change as electrification, connectivity, and energy efficiency mandates reshape machine design across industries.
Adozione dell'architettura a 48 V: Molte piattaforme di veicoli commerciali stanno migrando dai sistemi elettrici a 24 V a 48 V. Per le unità di potenza idrauliche CC, questo dimezza la corrente di picco a parità di potenza erogata: un'unità da 3 kW a 48 V assorbe 62 A di picco contro 125 A a 24 V. Ciò semplifica notevolmente il cablaggio, riduce il peso del cavo e riduce la dissipazione del calore del connettore. Si prevede che le centraline idrauliche da 48 V CC sostituiranno le unità da 24 V nelle applicazioni a servizio medio entro 5–7 anni.
Integrazione motore DC senza spazzole: I motori brushless a magneti permanenti eliminano il componente più soggetto a usura in una centralina idraulica CC. Le unità con motori brushless raggiungono intervalli di manutenzione di 10.000 ore senza manutenzione specifica del motore. Il costo aggiuntivo del controller (circuito di commutazione elettronico) viene recuperato riducendo i tempi di inattività entro 18-24 mesi per le flotte ad alto utilizzo.
Connettività CAN bus e IoT: Le unità Smart CDU ora vengono fornite con sensori integrati che segnalano la temperatura dell'olio, i cicli operativi, i picchi di pressione e l'assorbimento di corrente del motore ai sistemi telematici della flotta tramite CAN-J1939 o Bluetooth 5.0. Ciò consente la pianificazione predittiva della manutenzione basata sui dati di usura effettivi anziché sugli intervalli di calendario. I primi ad adottare il settore delle piattaforme di lavoro aeree riferiscono a Riduzione del 23% dei tempi di inattività non pianificati dopo aver distribuito unità CDU intelligenti.
Convergenza dell'attuatore elettroidraulico (EHA): Il boundary between a CDU unit and a complete actuator is blurring. Electro-hydraulic actuators integrate the pump, valves, and cylinder into a single sealed unit with no external hydraulic lines at all. These are already standard in aircraft flight control surfaces and are entering industrial automation. The CDU unit as a separate box will coexist with EHA designs but will remain dominant wherever the actuator and the power source must be physically separated by more than 1–2 meters.
