Quali sono i componenti principali di a Centralina idraulica ?
Una centrale idraulica è costituita da sei gruppi funzionali che lavorano insieme: a serbatoio che immagazzina e condiziona il fluido, a pompa che converte l'energia meccanica in flusso, an motore elettrico che aziona la pompa, a gruppo valvola che dirige e regola la pressione, a circuito di filtrazione che protegge le superfici interne dalla contaminazione e l'hardware di supporto come refrigeratori, accumulatori, collettori, guarnizioni e strumentazione. Ognuno di questi componenti dell'unità di potenza idraulica ha un effetto diretto sulla stabilità della pressione del sistema, sulla durata del fluido e sulla durata di funzionamento dell'unità prima che necessiti di manutenzione.
Il dimensionamento e la qualità di ciascuna parte dipendono dal ciclo di lavoro, dalla temperatura ambiente e dalla pressione richiesta dagli attuatori a valle. Un'unità costruita per una pressa per stampaggio che si attiva ogni pochi secondi necessita di una risposta della valvola e di una capacità di raffreddamento diverse rispetto a un'unità che mantiene una pinza statica per ore. L'abbinamento dei componenti al ciclo di lavoro effettivo, piuttosto che l'impostazione predefinita di una configurazione standard da catalogo, di solito fa la differenza tra un'unità di potenza che dura un decennio e una che necessita di essere ricostruita in due anni.
È inoltre utile pensare a un'unità di potenza idraulica come a un circuito chiuso anziché come un insieme di parti separate. La qualità del fluido impostata dal serbatoio e dal circuito di filtraggio influisce sull'usura della pompa, l'usura della pompa influisce sulle perdite interne e sulla generazione di calore, il calore influisce sulla viscosità e la viscosità influisce sulla precisione con cui le valvole possono controllare il flusso. Un anello debole in un singolo gruppo di componenti alla fine si manifesta come sintomo in qualche altro punto del circuito, motivo per cui la risoluzione dei problemi di un'unità di potenza deve quasi sempre iniziare dalle condizioni dei fluidi prima di esaminare qualsiasi singola parte.
Le sezioni seguenti illustrano ciascun gruppo di componenti principali, cosa cambia tra le configurazioni, gli standard e i punti dati a cui gli ingegneri fanno comunemente riferimento quando specificano le parti e i modelli di guasto che si presentano più spesso sul campo.
Design del serbatoio e capacità del fluido
Il serbatoio fa molto di più che trattenere il petrolio. Si deposita l'aria intrappolata, dissipa il calore attraverso la sua superficie e consente ai contaminanti di fuoriuscire prima che il fluido venga risucchiato nell'ingresso della pompa. Un serbatoio sottodimensionato rispetto alla portata della pompa farà ricircolare il fluido caldo e aerato, accelerando l'ossidazione e abbreviando la durata delle guarnizioni di tutti gli altri componenti del circuito.
Rapporti di dimensionamento utilizzati nella pratica
Una regola iniziale ampiamente utilizzata dimensiona il serbatoio a da tre a cinque volte la portata nominale della pompa in galloni al minuto , espresso in galloni. Un'unità costruita attorno a una pompa da 20 GPM utilizzerebbe quindi tipicamente un serbatoio da 60 a 100 galloni, con l'estremità inferiore riservata alle unità che includono già il raffreddamento ausiliario.
| Tipo di servizio | Rapporto serbatoio/flusso consigliato | Configurazione tipica del deflettore |
| Funzionamento continuo, carico termico elevato | Da 4:1 a 5:1 | Deflettore a tutta altezza con diffusore di ripresa |
| Servizio intermittente, lavoro di stampa standard | Da 3:1 a 4:1 | Deflettore parziale che separa aspirazione e ritorno |
| Unità mobili o con vincoli di spazio | Da 2:1 a 3:1 | Solo diffusore interno, senza deflettore completo |
Rapporti generali di dimensionamento del serbatoio a cui si fa riferimento nella pratica di progettazione idraulica industriale.
I serbatoi sono inoltre dotati di porte di riempimento e scarico, uno sfiato con un elemento essiccante o particolato, un tappo di scarico magnetico per raccogliere i detriti ferrosi dovuti all'usura e un vetro spia o un indicatore di livello a galleggiante. Saltare la spina magnetica è una scorciatoia comune nelle costruzioni di centraline idrauliche a basso costo ed è una delle aggiunte più economiche rispetto alla protezione dall'usura che fornisce.
Posizionamento del deflettore e progettazione della linea di ritorno
Il deflettore interno viene spesso trascurato, ma il suo posizionamento determina il tempo di permanenza del fluido prima di essere reimmesso nella pompa. Un deflettore posizionato troppo vicino alla porta di aspirazione riduce la distanza di sedimentazione effettiva e consente al fluido aerato di ricircolare più velocemente di quanto possa degassare. Le linee di ritorno sono generalmente tagliate con un angolo di 45 gradi e posizionate sotto la superficie del fluido per ridurre gli spruzzi e la formazione di schiuma, mentre un raccordo diffusore sulla linea di ritorno distribuisce il flusso su un'area più ampia anziché dirigere un flusso ad alta velocità direttamente sulla parete del serbatoio.
Materiali del serbatoio e trattamento superficiale
L'acciaio al carbonio rimane il materiale standard per i serbatoi per ragioni di costo, solitamente rifinito con un rivestimento interno resistente allo specifico tipo di fluido in uso, poiché olio minerale, acqua-glicole e fluidi biodegradabili interagiscono ciascuno in modo diverso con l'acciaio non trattato. I serbatoi in acciaio inossidabile sono presenti sulle unità utilizzate in ambienti adatti al settore alimentare, di lavaggio o corrosivi, dove il guasto del rivestimento introdurrebbe il rischio di contaminazione. I serbatoi in alluminio compaiono su strutture mobili e sensibili al peso, barattando una certa resistenza alle ammaccature con una significativa riduzione del peso.
Tipi di fluidi idraulici e selezione della viscosità
Il fluido stesso è un componente funzionante, non solo un mezzo, e la scelta della qualità sbagliata compromette ogni altra parte del circuito, indipendentemente da quanto bene siano specificate quelle parti.
Categorie di fluidi comuni
- Oli antiusura a base minerale — la scelta predefinita per la grande maggioranza delle centraline idrauliche industriali, che offre un buon equilibrio tra costo, potere lubrificante e prestazioni degli additivi.
- Fluidi resistenti al fuoco (acqua-glicole o estere fosfato) — utilizzato in prossimità di metallo caldo, operazioni di saldatura o fonderie in cui un guasto alla linea idraulica vicino a una fonte di accensione crea un rischio reale.
- Fluidi biodegradabili — specificato per apparecchiature mobili che operano in prossimità di corsi d'acqua o in siti sensibili dal punto di vista ambientale, in genere a un costo superiore rispetto all'olio minerale.
- Fluidi per uso alimentare — utilizzato dove è possibile il contatto accidentale con il prodotto alimentare, formulato senza i pacchetti di additivi presenti negli oli industriali standard.
Grado di viscosità e temperatura operativa
La viscosità è generalmente specificata dal grado ISO, con ISO 32 e ISO 46 che coprono la maggior parte delle applicazioni industriali con climi moderati e ISO 68 riservato alle unità che funzionano a temperature ambiente costantemente elevate. Il funzionamento di un fluido troppo fluido per la temperatura di esercizio aumenta le perdite interne attraverso la pompa e le valvole, riducendo l'efficienza volumetrica, mentre un fluido troppo denso aumenta la restrizione dell'ingresso della pompa e può far morire di fame la pompa all'avvio in condizioni di freddo. Un indice di viscosità superiore a 100 indica che il fluido resiste alla diluizione all'aumentare della temperatura, il che è più importante sulle unità che subiscono un'ampia oscillazione stagionale della temperatura rispetto alle installazioni interne climatizzate.
Tipi di pompe utilizzate nelle centraline idrauliche
La pompa imposta la portata e, abbinata alla taratura della valvola di sicurezza, la pressione massima di esercizio dell'intera unità. Tre architetture di pompe coprono la grande maggioranza delle costruzioni di centrali idrauliche industriali.
- Pompe a ingranaggi — cilindrata fissa, costruzione semplice, tollerante alla contaminazione moderata, generalmente nominale a 3.000 psi e particolarmente adatto ad applicazioni sensibili ai costi con esigenze di flusso costante.
- Pompe a palette — funzionamento più silenzioso rispetto alle pompe a ingranaggi, buona efficienza nel range di media pressione fino a circa 3.500 psi e una scelta comune dove i livelli di rumore sono importanti, come vicino alle stazioni dell'operatore.
- Pompe a pistoni — disponibile con cilindrata fissa o variabile, capace di 5.000 psi o superiore, e la scelta standard quando un'unità necessita di un controllo del flusso con compensazione della pressione o con rilevamento del carico per risparmiare energia in condizioni di carico variabile.
Cilindrata fissa o variabile
Una pompa a cilindrata fissa fornisce una portata costante a una determinata velocità dell'albero indipendentemente dal carico, con il flusso in eccesso bypassato attraverso la valvola di sicurezza sotto forma di calore. Una pompa a cilindrata variabile e con compensazione della pressione riduce la propria potenza una volta che il sistema raggiunge la pressione impostata, riducendo sostanzialmente la generazione di calore e il consumo elettrico sulle unità con lunghi periodi di permanenza. Il costo iniziale più elevato di una pompa a portata variabile viene spesso recuperato entro pochi anni grazie a costi energetici e di raffreddamento inferiori su unità che trascorrono la maggior parte del loro ciclo mantenendo la pressione anziché spostare il flusso.
Montaggio della pompa e accoppiamento della trasmissione
La maggior parte delle pompe industriali si monta direttamente sul motore tramite una campana e un giunto flessibile anziché una trasmissione a cinghia, che mantiene coerente l'allineamento dell'albero ed evita i costi di manutenzione legati al tensionamento della cinghia. La scelta del materiale del giunto è più importante di quanto possa sembrare: un giunto troppo rigido trasmette le vibrazioni del motore direttamente all'albero della pompa e accelera l'usura dei cuscinetti, mentre un giunto troppo morbido può danneggiarsi in caso di improvvise inversioni di carico. La tolleranza di allineamento tra il motore e l'albero della pompa è generalmente mantenuta entro pochi millesimi di pollice, poiché il disallineamento oltre tale intervallo si manifesta come una perdita prematura della tenuta dell'albero molto prima che influisca sulle prestazioni.
Indicatori di efficienza volumetrica e usura
Una nuova pompa a pistone funziona tipicamente con un'efficienza volumetrica compresa tra il 92 e il 97%, il che significa che solo una piccola percentuale della produzione teorica viene persa a causa dello slittamento interno. Man mano che la pompa si usura, lo slittamento aumenta e la pressione rimane meno stabile sotto carico anche se la pompa può ancora avviarsi e funzionare normalmente. Il monitoraggio del flusso in uscita o del decadimento della pressione sotto un carico fisso nel tempo fornisce un avviso molto più precoce sull'usura della pompa rispetto all'attesa di un guasto completo.
Specifiche e selezione del motore elettrico
Il motore deve corrispondere alla potenza richiesta della pompa alla pressione operativa prevista, non solo alla portata. La potenza di un circuito idraulico viene calcolata combinando portata e pressione, quindi una pompa che sembra modesta solo in termini di portata può comunque richiedere un motore di grandi dimensioni se si prevede che mantenga costantemente un'alta pressione.
| Telaio del motore | Gamma di potenza comune | Applicazione tipica |
| NEMA 56C/143TC-145TC | Da 1 a 5 CV | Piccole unità mobili, ascensori monoattuatore |
| 184TC-215TC | Da 7,5 a 20 CV | Presse e strettoi industriali standard |
| 254TC e superiori | 25 HP e superiori | Macchine industriali a servizio continuo, stampaggio ad iniezione |
Dimensioni approssimative del telaio del motore in termini di potenza e applicazione tipica della centralina idraulica.
I motori TEFC (totalmente chiusi, raffreddati a ventola) dominano le installazioni di centrali idrauliche industriali perché l'estremità della pompa è esposta a nebbia d'olio e particolato aereo. Anche il ciclo di lavoro è importante in questo caso: un motore classificato per servizio continuo (S1) funzionerà a temperature più basse durante un turno di otto ore rispetto a un motore classificato solo per servizio intermittente, anche se entrambi condividono la stessa potenza nominale.
Metodo di avvio e corrente di spunto
L'avviamento diretto in linea è comune per i motori più piccoli ma produce una corrente di spunto diverse volte superiore alla corrente di esercizio nominale, il che può rappresentare un problema su strutture con servizio elettrico limitato o su unità che si avviano e si fermano frequentemente durante un turno. Gli avviatori statici e gli azionamenti a frequenza variabile riducono tale spunto e un azionamento a frequenza variabile consente inoltre di ridurre la velocità del motore durante i periodi del ciclo a bassa richiesta, riducendo sia il consumo di energia che il rumore. Sulle unità in cui la pompa è a cilindrata fissa, abbinarla a un VFD è una delle modifiche di retrofit più efficaci per ridurre il consumo energetico in standby senza sostituire la pompa stessa.
Raffreddamento del motore e declassamento ambientale
I valori nominali della targa del motore presuppongono una temperatura ambiente standard, comunemente 40°C. Le unità installate in armadi chiusi, locali meccanici caldi o luce solare diretta spesso funzionano a una temperatura ambiente più elevata rispetto a quella di base e la potenza utilizzabile del motore deve essere ridotta di conseguenza altrimenti il motore funzionerà a temperature più elevate di quelle previste per la sua classe di isolamento, accorciando la vita dell'avvolgimento ben prima che si verifichi qualsiasi guasto meccanico.
Valvole direzionali, di scarico e di controllo del flusso
Le valvole sono il luogo in cui viene effettivamente modellato il comportamento di una centralina idraulica. Tre famiglie di valvole compaiono in quasi ogni modello, insieme a diversi tipi di valvole speciali utilizzate nei circuiti più impegnativi.
Valvole di controllo direzionale
Le valvole direzionali a solenoide instradano il flusso per estendere, ritrarre o trattenere un attuatore. La configurazione della bobina determina se il circuito è a centro aperto, a centro chiuso o a centro tandem a riposo, il che a sua volta influisce sul comportamento della pompa quando la valvola non viene spostata. Il tempo di risposta su un'elettrovalvola ad armatura bagnata standard è generalmente compreso tra 20 e 50 millisecondi, mentre le valvole direzionali proporzionali scambiano parte di quella velocità con una transizione controllata e graduale che riduce il carico d'urto sull'attuatore e sulla struttura collegata.
Valvole di sfiato
La valvola di sicurezza imposta il limite massimo di pressione assoluta del circuito e protegge ogni componente a valle da un evento di sovraccarico. Solitamente viene impostata dal 10 al 20% al di sopra della pressione di esercizio massima richiesta dal sistema, garantendo un margine senza sprechi di energia lungo il percorso di scarico durante il normale funzionamento. Le valvole di sicurezza pilotate mantengono una tolleranza di pressione più stretta al variare del flusso rispetto alle valvole di sicurezza ad azione diretta e sono la scelta standard su qualsiasi circuito superiore a circa 10 GPM.
Valvole di controllo del flusso
Valvole a spillo, controlli di flusso con compensazione della pressione e divisori di flusso gestiscono la velocità dell'attuatore indipendentemente dalla variazione del carico. Le versioni con compensazione della pressione mantengono una portata impostata anche al variare della pressione di carico, il che è importante in qualsiasi applicazione in cui è richiesta la coerenza del tempo di ciclo, come il bloccaggio sincronizzato.
Valvole di bilanciamento e di mantenimento del carico
Sugli attuatori verticali, una valvola di controbilanciamento impedisce la caduta libera di un carico eccessivo in caso di rottura di un tubo o perdita di segnale di una valvola direzionale, mantenendo la contropressione sul lato di uscita dell'attuatore finché il lato di ingresso non viene attivamente pressurizzato. Le valvole di mantenimento del carico di questo tipo sono trattate come componenti critici per la sicurezza in qualsiasi applicazione in cui una discesa incontrollata creerebbe un pericolo, come piattaforme elevatrici o cilindri di pressatura.
I collettori di valvole combinano sempre più molte di queste funzioni in un unico blocco fuso o forato, riducendo il numero di raccordi esterni e punti di perdita rispetto a una serie di valvole con tubazioni separate.
Filtrazione e pulizia dei fluidi
La contaminazione è responsabile della maggior parte dei guasti non pianificati dei componenti idraulici e la filtrazione è la difesa principale. Una centralina idraulica ben specificata utilizza il filtraggio in più di un punto del circuito invece di fare affidamento su un'unica posizione del filtro.
| Posizione del filtro | Tipica valutazione in micron | Scopo primario |
| Filtro di aspirazione | Da 100 a 150 micron | Protegge l'ingresso della pompa da detriti di grandi dimensioni |
| Filtro della linea di pressione | da 10 a 25 micron | Protegge valvole e cilindri a valle della pompa |
| Filtro sulla linea di ritorno | da 10 a 25 micron | Cattura i detriti di usura prima che rientrino nel serbatoio |
Punti di filtraggio comuni e valori di micron in un tipico circuito di una centralina idraulica.
La pulizia dei fluidi viene comunemente monitorata utilizzando il conteggio delle particelle ISO 4406, che riporta tre numeri che rappresentano il conteggio delle particelle a 4, 6 e 14 micron. Un codice come 18/16/13 è un obiettivo realistico per un circuito industriale a media pressione, mentre le valvole proporzionali e servo generalmente richiedono un codice più rigoroso nell'intervallo 16/14/11. Un indicatore di intasamento, visivo o elettrico, consente al personale di manutenzione di modificare gli elementi in base alle condizioni effettive anziché a un intervallo di calendario fisso, riducendo sia le modifiche premature degli elementi che il rischio di superare la capacità del filtro.
Rapporto Beta ed efficienza del filtro
Le prestazioni dell'elemento filtrante sono spesso espresse come rapporto beta, che confronta il numero di particelle superiori a una determinata dimensione a monte e a valle dell'elemento. Un rapporto beta di 200 a 10 micron significa che il filtro rimuove 199 particelle su 200 di quella dimensione o più grandi ed è considerato un livello di alta efficienza per un filtro della linea di pressione. Il rapporto beta conta più della sola classificazione in micron del titolo, poiché due filtri pubblicizzati con la stessa dimensione in micron possono avere un'efficienza di acquisizione effettiva molto diversa a seconda della struttura del supporto.
Filtrazione off-line e del circuito renale
Alcune centraline idrauliche aggiungono un circuito di filtraggio off-line dedicato, che funziona continuamente con una piccola pompa ausiliaria indipendente dal ciclo di lavoro del circuito principale. Questa disposizione a circuito renale mantiene il serbatoio pulito anche durante i periodi in cui la pompa principale è inattiva ed è comune su serbatoi di grande volume dove la filtrazione in linea da sola non riesce a far circolare l'intero volume del fluido abbastanza spesso da mantenere un obiettivo di pulizia rigoroso.
Accumulatori e il loro ruolo
Un accumulatore immagazzina energia idraulica sotto pressione, utilizzando un pistone, una camera d'aria o un diaframma per separare il fluido da un volume di gas precaricato, quasi sempre azoto. In una centralina idraulica, gli accumulatori hanno diversi scopi distinti.
- Attenuazione dei picchi di pressione e delle ondulazioni della pompa, che prolunga la durata di tubi, raccordi e manometri.
- Fornire un flusso di flusso superiore a quello che la sola pompa può fornire durante un breve picco di domanda, consentendo di specificare una pompa più piccola.
- Mantenimento della pressione su un attuatore bloccato o trattenuto durante una perdita di potenza, importante per le applicazioni di bloccaggio critiche per la sicurezza.
- Assorbe i carichi d'urto derivanti dai rapidi spostamenti delle valvole, riducendo l'effetto martello nei tratti di tubi lunghi.
Gli accumulatori a sacca sono la scelta più comune nei servizi industriali generali perché offrono un buon equilibrio tra velocità di risposta e costi. La pressione di precarica è normalmente impostata a circa il 90% della pressione operativa minima del sistema e deve essere controllata periodicamente, poiché la carica di azoto diminuisce lentamente nel tempo attraverso il materiale della sacca.
Accumulatori a pistone per applicazioni a ciclo elevato
Gli accumulatori a pistone utilizzano un pistone flottante invece di una camera d'aria flessibile per separare gas e fluido, il che consente loro di gestire volumi più grandi e velocità di ciclo più elevate senza i problemi di fatica che limitano la durata della camera d'aria in condizioni di ciclo rapido e costante. Sono più comuni sulle presse industriali a servizio continuo e sulle apparecchiature di prova in cui l'accumulatore è sottoposto a migliaia di cicli di carica e scarica per turno.
Scambiatori di calore e circuiti di raffreddamento
Ogni inefficienza in un circuito idraulico si manifesta sotto forma di calore e il calore in eccesso è uno dei modi più rapidi per degradare sia il fluido che le guarnizioni dell'unità. Gli scambiatori di calore raffreddati ad aria utilizzano un nucleo del radiatore azionato da una ventola e sono adatti alle installazioni in cui l'aria ambiente è disponibile e l'acqua no, mentre gli scambiatori a fascio tubiero raffreddati ad acqua offrono un raffreddamento più uniforme in ambienti caldi o polverosi ma richiedono una fornitura di acqua refrigerata o a passaggio singolo.
Considerazioni sul dimensionamento
La capacità di raffreddamento è generalmente adattata al carico termico generato dal bypass della valvola di sicurezza, alla caduta di pressione tra le valvole e all'inefficienza della pompa, non semplicemente alla potenza del motore. Le unità che utilizzano una pompa a cilindrata fissa collegata a una valvola a centro chiuso per lunghi periodi di permanenza generano molto più calore rispetto a una pompa a cilindrata variabile che svolge lo stesso lavoro, e le specifiche del raffreddatore dovrebbero riflettere tale differenza piuttosto che una regola empirica generica basata sulla potenza.
Una ventola controllata termostaticamente o una valvola di bypass sul circuito raffreddato ad acqua impedisce alla temperatura del fluido di oscillare troppo in entrambe le direzioni, poiché il fluido che funziona troppo freddo aumenta la viscosità e la restrizione dell'ingresso della pompa proprio come un funzionamento troppo caldo riduce la viscosità e la resistenza della pellicola.
Compromessi tra raffreddamento ad aria e raffreddamento ad acqua
Le unità raffreddate ad aria evitano i problemi legati all'impianto idraulico, al trattamento dell'acqua e ai permessi di scarico tipici di un sistema raffreddato ad acqua, il che le rende la scelta più semplice per la maggior parte delle installazioni industriali autonome. Le unità raffreddate ad acqua, in cambio, mantengono una temperatura del fluido più stabile indipendentemente dalle condizioni dell'aria ambiente e occupano meno spazio fisico attorno all'unità stessa, il che è importante nelle strutture in cui lo spazio sul pavimento o la distanza del flusso d'aria sono limitati. Alcune installazioni più grandi utilizzano un refrigeratore acqua-aria a circuito chiuso appositamente per ottenere la stabilità del raffreddamento ad acqua senza il consumo di acqua e i problemi di scarico di un sistema aperto a passaggio unico.
Collettori, tubi flessibili e raccordi

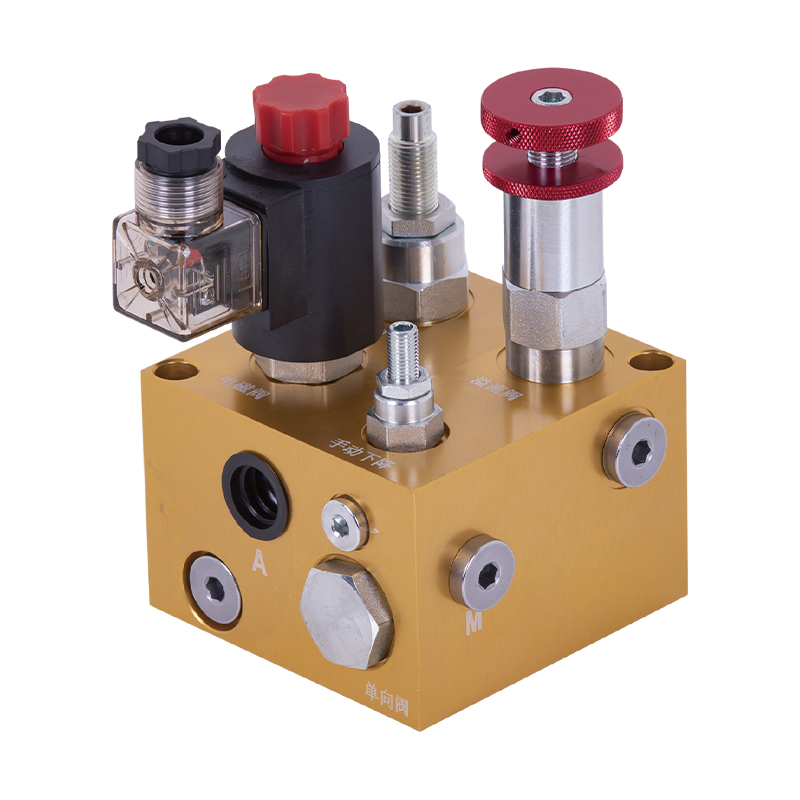

I blocchi collettore consolidano il montaggio della valvola e le porte interne in un unico corpo lavorato o fuso, riducendo il numero di tubi esterni e i punti di perdita che ne derivano. Le valvole a cartuccia avvitate direttamente nelle cavità del collettore hanno ampiamente sostituito i vecchi gruppi di valvole sovrapposte sulle nuove unità di potenza idraulica perché riducono sia l'ingombro che la manodopera di assemblaggio.
Selezione di tubi e raccordi
Il tubo è valutato in base alla pressione di esercizio, alla pressione di scoppio e al raggio di curvatura e il tubo sottodimensionato è una delle cause più comuni di caduta di pressione che viene erroneamente diagnosticata come un problema alla pompa o alla valvola. La guarnizione frontale con O-ring e i raccordi con borchia con O-ring sono ora preferiti rispetto ai vecchi raccordi svasati su circuiti ad alta pressione perché sigillano in modo affidabile senza fare affidamento solo sulla coppia metallo-metallo, riducendo le perdite di scarico nei punti di connessione per tutta la durata dell'unità.
Tubazioni rigide e tubi flessibili
Le tubazioni fisse in acciaio o inossidabile vengono generalmente utilizzate per percorsi permanenti tra serbatoio, pompa e collettore su unità fisse, poiché le tubazioni rigide resistono all'abrasione e durano più a lungo del tubo flessibile per tutta la durata dell'installazione. Il tubo flessibile è riservato ai collegamenti con componenti in movimento, come un cilindro che viaggia, o per sezioni che richiedono l'isolamento dalle vibrazioni della pompa e del motore. Miscelando i due in modo appropriato, anziché far funzionare il tubo per un intero circuito fisso per comodità durante l'assemblaggio, si estende in modo significativo l'intervallo di manutenzione tra le riparazioni delle perdite.
Dimensionamento dei tubi e limiti di velocità
Il dimensionamento della linea è generalmente impostato per mantenere la velocità del fluido entro intervalli accettati: circa da 2 a 4 piedi al secondo sulle linee di aspirazione, da 10 a 15 piedi al secondo sulle linee di pressione e da 10 a 15 piedi al secondo sulle linee di ritorno. Le linee sottodimensionate aumentano la velocità oltre questi intervalli, il che aumenta la caduta di pressione, genera ulteriore calore e nelle linee di aspirazione aumenta specificamente il rischio di cavitazione all'ingresso della pompa.
Tenute, guarnizioni e componenti soggetti ad usura
Le guarnizioni raramente ricevono la stessa attenzione delle pompe o delle valvole quando viene specificata un'unità di potenza idraulica, ma il guasto delle guarnizioni è uno dei motivi più frequenti per cui un'unità finisce con una riparazione non pianificata.
Tenute dell'albero
La tenuta dell'albero rotante sull'albero motore della pompa è esposta a rotazione costante e a qualsiasi disallineamento nell'accoppiamento del motore, rendendola una delle posizioni di tenuta più soggette a usura dell'intera unità. Il materiale della guarnizione dell'albero deve essere adatto al tipo di fluido in uso, poiché un composto di tenuta adatto all'olio minerale può degradarsi rapidamente a contatto con determinati fluidi resistenti al fuoco o biodegradabili.
Tenute e guarnizioni statiche
Le superfici di montaggio del collettore e della valvola si affidano a O-ring o guarnizioni statiche anziché a tenute dinamiche e queste generalmente hanno una durata operativa più lunga poiché non sono soggette a movimento continuo. Il loro guasto è più spesso legato alla coppia errata del bullone durante l'assemblaggio o al riutilizzo di una guarnizione che avrebbe dovuto essere sostituita durante la sostituzione della valvola, piuttosto che a problemi di compatibilità del fluido.
Compatibilità delle tenute per tipo di fluido
| Tipo di fluido | Materiale di tenuta comunemente compatibile | Nota |
| Olio minerale | Nitrile (Buna-N) | Impostazione predefinita standard per la maggior parte dei circuiti industriali |
| Acqua glicole resistente al fuoco | EPDM | Il nitrile si degrada nel fluido acqua-glicole nel tempo |
| Estere fosforico | Fluorocarbonio (Viton) | Sia l'EPDM che il nitrile non sono adatti |
Guida generale al materiale di tenuta per tipo di fluido; confermare sempre con i dati del produttore del fluido specifico.
Strumentazione: indicatori, sensori e interruttori
La strumentazione trasforma una centralina idraulica da una scatola sigillata in qualcosa che può essere diagnosticato senza smontare. Un pacchetto minimo di strumentazione sulla maggior parte delle unità industriali include un manometro con una valvola di isolamento per proteggere il manometro dalle pulsazioni, un indicatore del livello del fluido e della temperatura sul serbatoio e un indicatore di intasamento sugli alloggiamenti dei filtri.
| Strumento | Cosa monitora | Perché è importante |
| Trasduttore di pressione | Pressione dell'impianto, letta elettricamente | Abilita il monitoraggio PLC e gli interblocchi basati sulla pressione |
| Interruttore della temperatura | Temperatura del fluido del serbatoio | Attiva il raffreddamento o l'arresto prima della rottura della viscosità |
| Interruttore di livello | Livello del fluido nel serbatoio | Previene la cavitazione della pompa causata da un livello di fluido basso |
| Indicatore di intasamento del filtro | Differenziale di pressione attraverso l'elemento filtrante | Sostituzione dell'elemento flag in base alle condizioni effettive |
Strumentazione comune aggiunta alle centraline idrauliche per il monitoraggio delle condizioni.
L'aggiunta di uscite elettriche a questi strumenti, invece di fare affidamento su indicatori solo visivi, consente a un PLC o a un pannello di controllo di spegnere automaticamente l'unità prima che una condizione di basso livello o di sovratemperatura provochi danni, il che è molto più economico della riparazione che segue un avviso ignorato.
Registrazione dati e monitoraggio remoto
Nelle installazioni più grandi, la strumentazione alimenta sempre più uno storico dei dati o una piattaforma di monitoraggio remoto piuttosto che un solo pannello locale, consentendo al personale di manutenzione di monitorare l'andamento della pressione e della temperatura per settimane o mesi invece di reagire solo a un allarme. La deriva graduale di queste tendenze (una temperatura di base in lento aumento o una valvola di sicurezza che bypassa più spesso del solito) è spesso il primo avvertimento disponibile dello sviluppo di usura della pompa o del raffreddatore, ben prima che l'unità attivi un allarme o si guasti completamente.
Sistemi di controllo e integrazione PLC
Le centraline idrauliche autonome con semplice controllo on/off o valvola manuale costituiscono ancora un'ampia quota di installazioni, ma l'integrazione con un PLC o un controller idraulico dedicato è diventata standard in qualsiasi applicazione in cui sono importanti la temporizzazione del ciclo, la sequenza o gli interblocchi di sicurezza.
Controllo discreto e controllo proporzionale
Uno schema di controllo discreto attiva o disattiva completamente le elettrovalvole, il che è sufficiente per semplici sequenze di estensione-retrazione-mantenimento. Il controllo proporzionale e il servocontrollo invece modulano continuamente la posizione della valvola, consentendo accelerazione, decelerazione e posizionamento a metà corsa controllati. Il controllo proporzionale aumenta i costi e richiede una maggiore pulizia del fluido, ma è ciò che consente a un'unità di potenza idraulica di eguagliare il movimento fluido e preciso in posizione che a volte si presume che gli attuatori pneumatici o elettromeccanici gestiscano meglio.
Interblocchi di sicurezza
Pressostati, interblocchi di protezione e circuiti di arresto di emergenza sono comunemente collegati direttamente all'avviatore motore e al circuito di controllo della valvola direzionale in modo che un evento di sicurezza rimuova contemporaneamente sia l'azionamento elettrico che la pressione idraulica, anziché fare affidamento su una risposta esclusivamente software che potrebbe essere ritardata da un guasto del sistema di controllo.
Efficienza energetica nella progettazione di centraline idrauliche
Il costo energetico nel corso della vita di una centralina idraulica spesso supera il prezzo di acquisto originale dell'attrezzatura, il che rende l'efficienza un fattore di selezione dei componenti a sé stante piuttosto che una preoccupazione secondaria.
- Le pompe a cilindrata variabile e con compensazione della pressione riducono il consumo di energia in standby riducendo la produzione una volta raggiunta la pressione target, invece di bypassare il flusso completo attraverso la valvola di sicurezza.
- Gli azionamenti a frequenza variabile sul motore riducono sia il consumo di energia che il rumore durante le parti del ciclo a bassa richiesta.
- Le tubazioni di dimensioni adeguate riducono la caduta di pressione, che riduce direttamente la potenza contro cui la pompa deve lavorare per fornire lo stesso flusso.
- I circuiti di rilevamento del carico adattano l'uscita della pompa alla domanda effettiva a valle anziché funzionare a una pressione fissa indipendentemente da ciò di cui hanno attualmente bisogno gli attuatori.
Queste scelte interagiscono tra loro: una pompa a cilindrata variabile abbinata a un motore azionato da VFD e un collettore con rilevamento del carico può ridurre sostanzialmente il consumo elettrico rispetto a una linea di base a cilindrata fissa e velocità fissa sulla stessa applicazione, sebbene i risparmi effettivi dipendano fortemente da quanta parte del ciclo di lavoro viene spesa a richiesta parziale rispetto al funzionamento a flusso pieno.
Componentei di unità di potenza idraulica mobili e stazionarie
I gruppi di componenti sopra trattati si applicano sia alle centraline idrauliche mobili che a quelle fisse, ma l'hardware specifico scelto all'interno di ciascun gruppo spesso differisce in modo significativo tra i due.
| Component | Unità industriale stazionaria | Unità Mobile |
| Fonte di energia | Motore elettrico fisso | Presa di forza, pompa montata sul motore o motore elettrico a batteria |
| Materiale del serbatoio | Acciaio al carbonio o inossidabile | Alluminio per la riduzione del peso |
| Raffreddamento | Scambiatore di calore ad aria o acqua | Raffreddamento ad aria ram-air o assistito da ventola |
| Recinto | Telaio a giorno o mobile insonorizzato | Scomparto sigillato e isolato dalle vibrazioni |
Differenze generali dei componenti tra le unità di potenza idrauliche industriali stazionarie e mobili.
La vibrazione è il principale fattore aggiuntivo di progettazione delle unità mobili. I componenti che rimarrebbero indisturbati per anni su un pavimento industriale fisso necessitano di rondelle di sicurezza, composto frenafiletti e fascette stringitubo resistenti alle vibrazioni su un telaio mobile, poiché le vibrazioni sostenute su strada o fuoristrada allenteranno i dispositivi di fissaggio e i raccordi standard molto più velocemente di quanto farebbe mai un'installazione fissa.
Modelli di guasto dei componenti e manutenzione preventiva
La maggior parte dei guasti delle centraline idrauliche è riconducibile a una delle tre cause principali: contaminazione, aerazione o calore. Riconoscere i primi sintomi di ciascuno di essi consente al personale di manutenzione di intervenire prima che un componente si guasti effettivamente.
| Sintomo | Probabile componente interessato | Causa principale comune |
| Rumore di lamento o cavitazione della pompa | Pompa, filtro di aspirazione | Basso livello del fluido, filtro intasato o perdita d'aria sul lato di aspirazione |
| Risposta del cilindro spugnosa o ritardata | Valvola direzionale o di controllo del flusso | Fluido aerato o bobina della valvola usurata |
| Caduta di pressione graduale sotto carico | Pompa, valvola di sicurezza | Usura interna dovuta a fluido contaminato |
| Aumento della temperatura del fluido durante il turno | Dispositivo di raffreddamento, valvola di sicurezza | Raffreddamento sottodimensionato o bypass di scarico eccessivo |
| Raccordi trafilanti ed estremità dei tubi flessibili | Raccordi, tubi assemblati | Affaticamento dovuto alle vibrazioni o coppia errata durante l'installazione |
| Lettura irregolare del manometro o del trasduttore | Isolatore indicatore, cablaggio trasduttore | Danni dovuti a pulsazioni o collegamento elettrico allentato |
Modelli di sintomi osservati sul campo e componenti tipicamente responsabili.
Un programma preventivo basato sul campionamento dei fluidi, sulle sostituzioni programmate dei filtri basate su indicatori di intasamento anziché su intervalli fissi e sui controlli periodici di precarica dell'accumulatore rileva la grande maggioranza di questi modelli di guasto mentre è ancora poco costoso correggerli.
Intervalli di campionamento dei fluidi
Il campionamento dei fluidi trimestrale è una base comune per le unità in servizio industriale continuo, con il campionamento spostato a un intervallo mensile sulle unità che utilizzano circuiti proporzionali o servo ad alta precisione in cui un piccolo aumento del conteggio delle particelle ha un effetto enorme sulla risposta della valvola. Il campionamento da una linea attiva e funzionante anziché dal fondo del serbatoio fornisce un quadro più rappresentativo di ciò che effettivamente circola attraverso la pompa e le valvole.
Specifica dei componenti per un'unità di potenza idraulica personalizzata
Le unità standard del catalogo coprono un'ampia gamma di applicazioni, ma le costruzioni personalizzate sono comuni laddove l'impronta, il rumore, il ciclo di lavoro o l'esposizione ambientale non rientrano negli intervalli standard. Alcune domande pratiche determinano la maggior parte delle specifiche personalizzate.
- Qual è il ciclo di lavoro effettivo – domanda continua, intermittente o di picco occasionale – piuttosto che il flusso massimo teorico che il sistema potrebbe mai richiedere?
- Quale intervallo di temperatura ambiente e requisiti della custodia si applicano, dal momento che un'installazione all'aperto o con lavaggio cambia il tipo di custodia del motore, il materiale del serbatoio e la strategia di raffreddamento?
- Quali limiti di rumore si applicano in prossimità dell'installazione, il che influisce sulla scelta tra pompe a ingranaggi, a palette e a pistoni tanto quanto qualsiasi trattamento della custodia?
- L'applicazione necessita di un controllo di precisione proporzionale o servo-livello, che consenta obiettivi di filtrazione più rigorosi e tecnologie di valvole diverse da un semplice circuito on/off?
- Qual è la durata utile prevista e chi eseguirà la manutenzione ordinaria, dal momento che ciò influisce sul valore aggiunto nell'aggiungere il monitoraggio remoto e gli arresti automatizzati rispetto a un pacchetto di strumentazione più semplice controllato manualmente?
Ottenere queste risposte subito prima della selezione dei componenti evita il tipo di rilavorazione più costosa: scoprire dopo l'installazione che la pompa, il motore o il gruppo di raffreddamento erano sottodimensionati per le condizioni operative reali.
Involucri e riduzione del rumore
Laddove una centralina idraulica si trova vicino a una stazione dell'operatore o in una struttura sensibile al rumore, una cabina insonorizzata attorno alla pompa e al motore può ridurre significativamente il rumore percepito, spesso in modo più conveniente rispetto al semplice cambio del tipo di pompa. La progettazione della custodia deve bilanciare lo smorzamento acustico con un'adeguata ventilazione, poiché una custodia sigillata che intrappola il calore attorno al motore e alla pompa riduce la durata dei componenti, pur silenziando l'unità.
Domande frequenti
Qual è la durata tipica di una centralina idraulica?
Con un'adeguata filtrazione e manutenzione dei fluidi, i componenti strutturali di un'unità di potenza idraulica normalmente durano dai 15 ai 20 anni, sebbene pompe, guarnizioni e tubi flessibili siano elementi soggetti a usura che vengono ricostruiti o sostituiti con cicli più brevi ben prima.
Con quale frequenza è necessario cambiare il fluido idraulico?
Gli intervalli di sostituzione dipendono dalla temperatura operativa e dal controllo della contaminazione anziché da un numero fisso di ore. Molte unità industriali funzionano con cambi di fluido annuali o biennali quando la filtrazione mantiene basso il numero di particelle e la temperatura rimane sotto controllo, ma il campionamento dei fluidi è una guida più affidabile della sola data di calendario.
È possibile aggiornare successivamente una pompa a cilindrata fissa a una a cilindrata variabile?
Nella maggior parte dei casi ciò richiede la sostituzione della pompa e spesso dell'adattatore di montaggio, poiché i due tipi di pompa differiscono meccanicamente e non solo nella logica di controllo. In genere è più pratico specificare in anticipo il tipo di pompa corretto in base al ciclo di lavoro piuttosto che pianificare un aggiornamento successivo.
Cosa causa il surriscaldamento di una centralina idraulica anche con un radiatore adeguatamente dimensionato?
Un dispositivo di raffreddamento correttamente dimensionato sulla carta avrà comunque prestazioni inferiori se la ventola o il flusso dell'acqua sono limitati, se la valvola di sicurezza sta bypassando un flusso maggiore del previsto a causa di un problema di impostazione della valvola o della pressione o se il grado di viscosità del fluido non corrisponde all'intervallo di temperatura operativa.
Per una centralina idraulica è meglio un accumulatore a sacca o a pistone?
Gli accumulatori a sacca rispondono più rapidamente e costano meno per l'assorbimento generale degli urti e il livellamento della pressione, mentre gli accumulatori a pistone gestiscono volumi più grandi e velocità di ciclo più elevate in modo più duraturo, rendendoli più adatti per applicazioni con picchi di domanda frequenti e di grandi volumi.
Qual è la differenza tra un filtro di aspirazione e un filtro della linea di pressione?
Un filtro di aspirazione protegge l'ingresso della pompa da detriti di grandi dimensioni ed è intenzionalmente grossolano, in genere da 100 a 150 micron, per evitare di limitare il flusso di ingresso della pompa. Un filtro della linea di pressione è molto più fine, in genere da 10 a 25 micron, e protegge le valvole e i cilindri più sensibili a valle della pompa.
Perché una centralina idraulica perde pressione solo sotto carico?
La pressione che rimane stabile senza carico ma diminuisce una volta attivato l'attuatore, di solito indica l'usura interna della pompa o una valvola di sicurezza che si apre prima del valore impostato, entrambi i quali riducono il flusso effettivo disponibile una volta che il sistema funziona effettivamente anziché al minimo.
In che modo la viscosità influisce sul tempo di risposta della valvola?
Il fluido più denso resiste al flusso attraverso i piccoli passaggi interni all'interno di una valvola direzionale o proporzionale, rallentando il movimento della bobina e la risposta dell'attuatore. Questo è il motivo per cui il ritardo dell'avvio a freddo è comune sulle unità lasciate inattive durante la notte in spazi non riscaldati e perché alcune installazioni aggiungono un riscaldatore del serbatoio o un ciclo di riscaldamento prima di funzionare a piena velocità in condizioni di freddo.
Qual è lo scopo di una valvola di ritegno pilotata in un circuito idraulico?
Una valvola di ritegno pilotata consente il flusso libero in una direzione bloccando al contempo il flusso inverso finché un segnale di pressione pilota non la apre deliberatamente, operazione comunemente utilizzata per mantenere un cilindro in posizione senza deriva anche quando la valvola direzionale è centrata e non viene applicata alcuna pressione attiva.
