Come dimensionare una centralina oleodinamica?

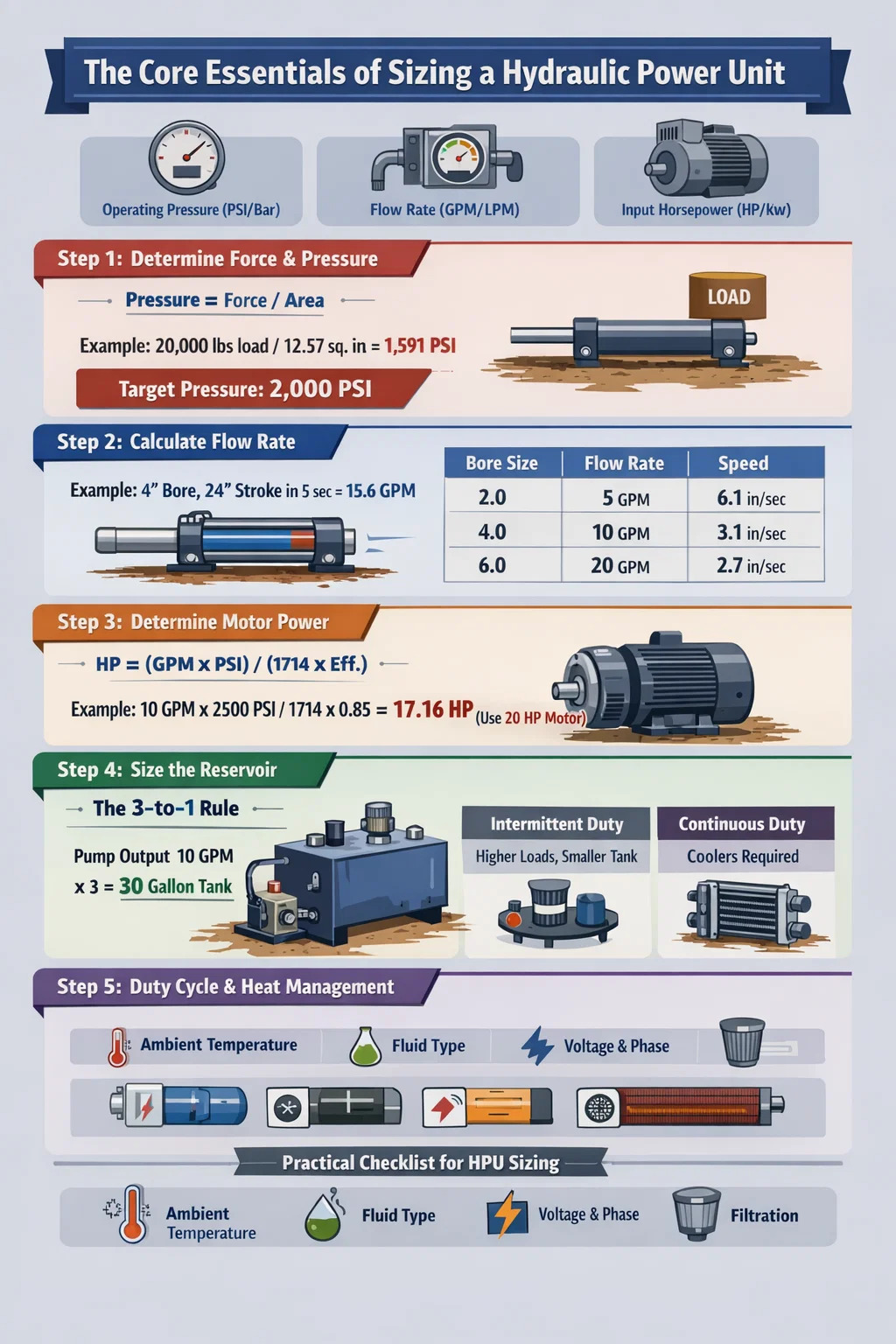

Gli elementi essenziali del dimensionamento di una centralina idraulica

Per dimensionare correttamente a centralina idraulica (HPU), è necessario definire prima i requisiti di output meccanico della propria applicazione. Il processo non riguarda la scelta di un motore generico; si tratta di una sequenza precisa per determinare la forza richiesta, la velocità di funzionamento e le conseguenti richieste di portata e pressione. La risposta fondamentale sta in tre calcoli principali: Pressione operativa (PSI/Bar) , Portata (GPM/LPM) , e Potenza in ingresso (HP/kW) .

Un non corrispondente centralina idraulica porta a un estremo spreco di energia e generazione di calore (se sovradimensionato) o al mancato completamento dell'attività meccanica (se sottodimensionato). L'obiettivo è bilanciare le prestazioni della pompa idraulica, la capacità del serbatoio e la forza del motore elettrico o motore.

Passaggio 1: determinazione dei requisiti di forza e pressione

La pressione generata dal centralina idraulica è il risultato diretto della resistenza al carico. Non scegli una pressione arbitrariamente; lo calcoli in base alla superficie del tuo attuatore (cilindro o motore).

La formula della forza cilindrica

Per calcolare la pressione richiesta, utilizzare la formula: Pressione = Forza/Area . Ad esempio, se hai bisogno di un cilindro idraulico per spingere a Carico di 20.000 libbre e stai usando un cilindro con a Foro da 4 pollici (area = 12,57 pollici quadrati), la pressione richiesta è di circa 1.591 PSI . In genere dovresti aggiungere a Margine di sicurezza del 10-20%. per tenere conto dell'attrito e delle perdite di linea, ovvero il tuo centralina idraulica dovrebbe essere capace almeno 2.000PSI .

• Identificare il carico massimo che il sistema incontrerà.
• Determinare la dimensione del foro dei cilindri idraulici.
• Tenere conto della forza di "separazione", che spesso è superiore alla forza in movimento.

Passaggio 2: calcolo della portata per la velocità desiderata

La portata, misurata in galloni al minuto (GPM) o litri al minuto (LPM), determina la velocità di movimento della macchina. Il centralina idraulica deve spostare un determinato volume di olio nel cilindro per estenderlo per un certo tempo.

Esempio: Se è lo stesso Foro da 4 pollici cylinder ha un Corsa da 24 pollici e deve estendersi 5 secondi , devi prima calcolare il volume. Il volume è all'incirca 1,3 galloni . Per spostare 1,3 galloni in 5 secondi, il centralina idraulica necessita di una pompa capace di circa 15,6 GPM .

Passaggio 3: calcolo della potenza del motore elettrico

Una volta determinate la pressione e la portata, è possibile calcolare la potenza in ingresso richiesta per il centralina idraulica . La regola pratica standard è "1 HP per 1 GPM a 1500 PSI", ma per l'efficienza è necessario un calcolo più esatto.

Usa la formula: HP = (GPM × PSI) / (1714 × Efficienza) . La maggior parte delle pompe idrauliche ha un indice di efficienza compreso tra 0,85 e 0,90 . Se il tuo sistema lo richiede 10 GPM a 2.500 PSI , il calcolo sarebbe (10 × 2500) / (1714 × 0,85), risultando in un requisito di circa 17,16 CV . In questo caso, selezioneresti uno standard Motore da 20 CV per il tuo centralina idraulica .

Passaggio 4: dimensionamento del serbatoio idraulico (serbatoio dell'olio)

Il serbatoio è una componente critica del centralina idraulica questo viene spesso trascurato. Deve essere sufficientemente grande da consentire l'espansione termica, il raffreddamento e la sedimentazione dei contaminanti.

La regola del 3 a 1

Nelle applicazioni industriali standard, il serbatoio dovrebbe contenere tre volte la potenza in GPM della pompa . Se il tuo centralina idraulica utilizza a Pompa da 10 GPM , il serbatoio dovrebbe idealmente contenere 30 galloni di fluido. Ciò garantisce che l'olio trascorra abbastanza tempo "a riposo" per dissipare il calore prima di essere risucchiato nella pompa.

Tuttavia, se lo spazio è limitato o il ciclo di lavoro è intermittente, è possibile utilizzare a Rapporto 1 a 1 o 2 a 1 , a condizione che tu aggiunga un radiatore dell'olio per gestire la temperatura Il calore eccessivo è il principale killer delle tenute idrauliche e della longevità del fluido.

Passaggio 5: ciclo di lavoro e gestione del calore

Il ciclo di lavoro del tuo centralina idraulica influisce notevolmente sul suo design. Un'unità che funziona per 10 secondi ogni ora ha dimensioni diverse rispetto a un'unità che funziona continuamente in una fabbrica.

• Servizio intermittente: Serbatoi più piccoli e carichi motore più elevati possono essere tollerati perché il sistema ha il tempo di raffreddarsi tra un ciclo e l'altro.
• Servizio continuo: Richiede un dimensionamento preciso degli scambiatori di calore. Devi calcolare il carico termico (circa il 20-30% degli HP in ingresso) e garantire la centralina idraulica può dissipare quell'energia senza eccedere 60°C (140°F) .

Lista di controllo pratica per il dimensionamento dell'HPU

Prima di finalizzare l'acquisto o la costruzione di a centralina idraulica , verificare i seguenti fattori ambientali e meccanici:

1. Temperatura ambiente: Il freddo estremo richiede riscaldatori; il caldo estremo richiede refrigeratori più grandi.
2. Tipo di fluido: La viscosità influisce sull'efficienza della pompa e sulla coppia di avviamento del motore.
3. Voltaggio e Fase: Assicurarsi che il motore elettrico sul centralina idraulica corrisponda all'alimentazione della tua struttura (ad esempio, 230 V monofase rispetto a 460 V trifase).
4. Filtrazione: Filtri dimensionali in base al componente più sensibile (solitamente le valvole).

Seguendo rigorosamente questi passaggi di calcolo, ti assicuri che il tuo centralina idraulica fornisce un servizio affidabile ed efficiente per tutta la sua durata di vita senza inutili costi energetici o guasti meccanici.
